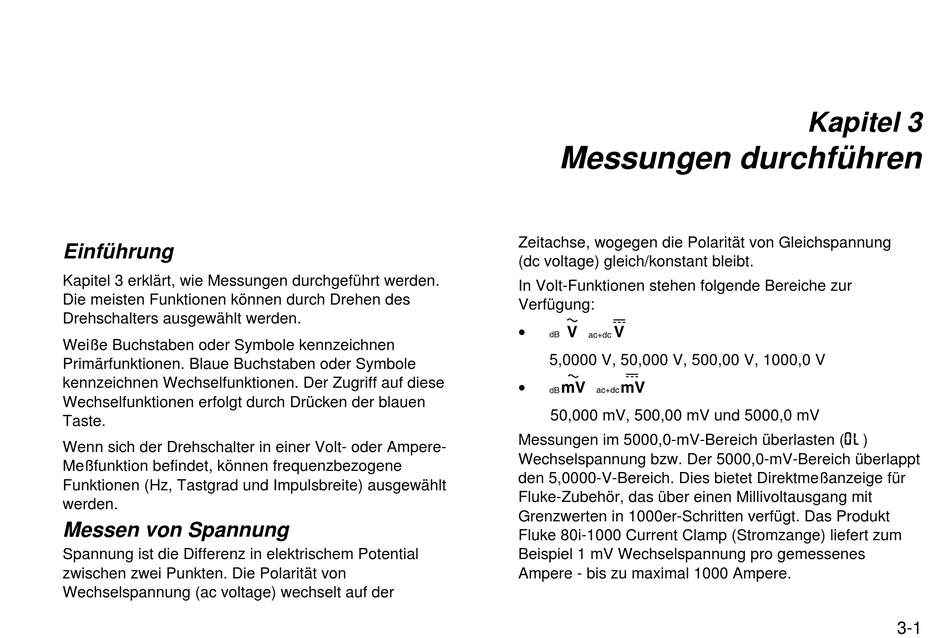

Einführung
Kapitel 3 erklärt, wie Messungen durchgeführt werden.
Die meisten Funktionen können durch Drehen des
Drehschalters ausgewählt werden.
Weiße Buchstaben oder Symbole kennzeichnen
Primärfunktionen. Blaue Buchstaben oder Symbole
kennzeichnen Wechselfunktionen. Der Zugriff auf diese
Wechselfunktionen erfolgt durch Drücken der blauen
Taste.
Wenn sich der Drehschalter in einer Volt- oder Ampere-
Meßfunktion befindet, können frequenzbezogene
Funktionen (Hz, Tastgrad und Impulsbreite) ausgewählt
werden.

Messen von Spannung

Spannung ist die Differenz in elektrischem Potential
zwischen zwei Punkten. Die Polarität von
Wechselspannung (ac voltage) wechselt auf der
Messungen durchführen
Zeitachse, wogegen die Polarität von Gleichspannung
(dc voltage) gleich/konstant bleibt.
In Volt-Funktionen stehen folgende Bereiche zur
Verfügung:
\ $
•
5,0000 V, 50,000 V, 500,00 V, 1000,0 V
, m
•
50,000 mV, 500,00 mV und 5000,0 mV
Messungen im 5000,0-mV-Bereich überlasten (0L)
Wechselspannung bzw. Der 5000,0-mV-Bereich überlappt
den 5,0000-V-Bereich. Dies bietet Direktmeßanzeige für
Fluke-Zubehör, das über einen Millivoltausgang mit
Grenzwerten in 1000er-Schritten verfügt. Das Produkt
Fluke 80i-1000 Current Clamp (Stromzange) liefert zum
Beispiel 1 mV Wechselspannung pro gemessenes
Ampere - bis zu maximal 1000 Ampere.
Kapitel 3
3-1
