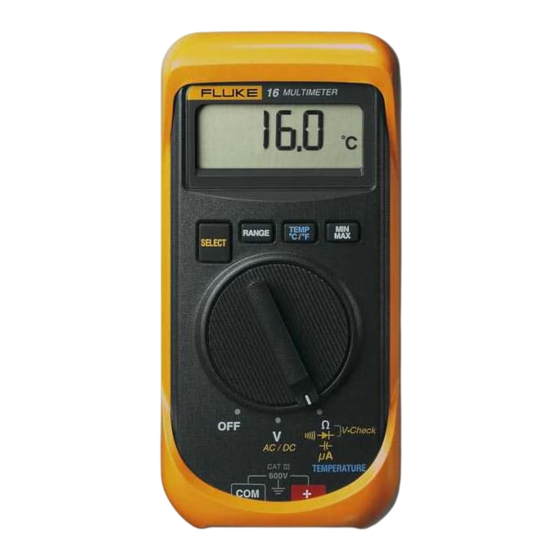

Fluke 16 Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Fluke Anleitungen
  4. Multimeter
  5. 16
  6. Gebrauchsanweisung

Fluke 16 Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

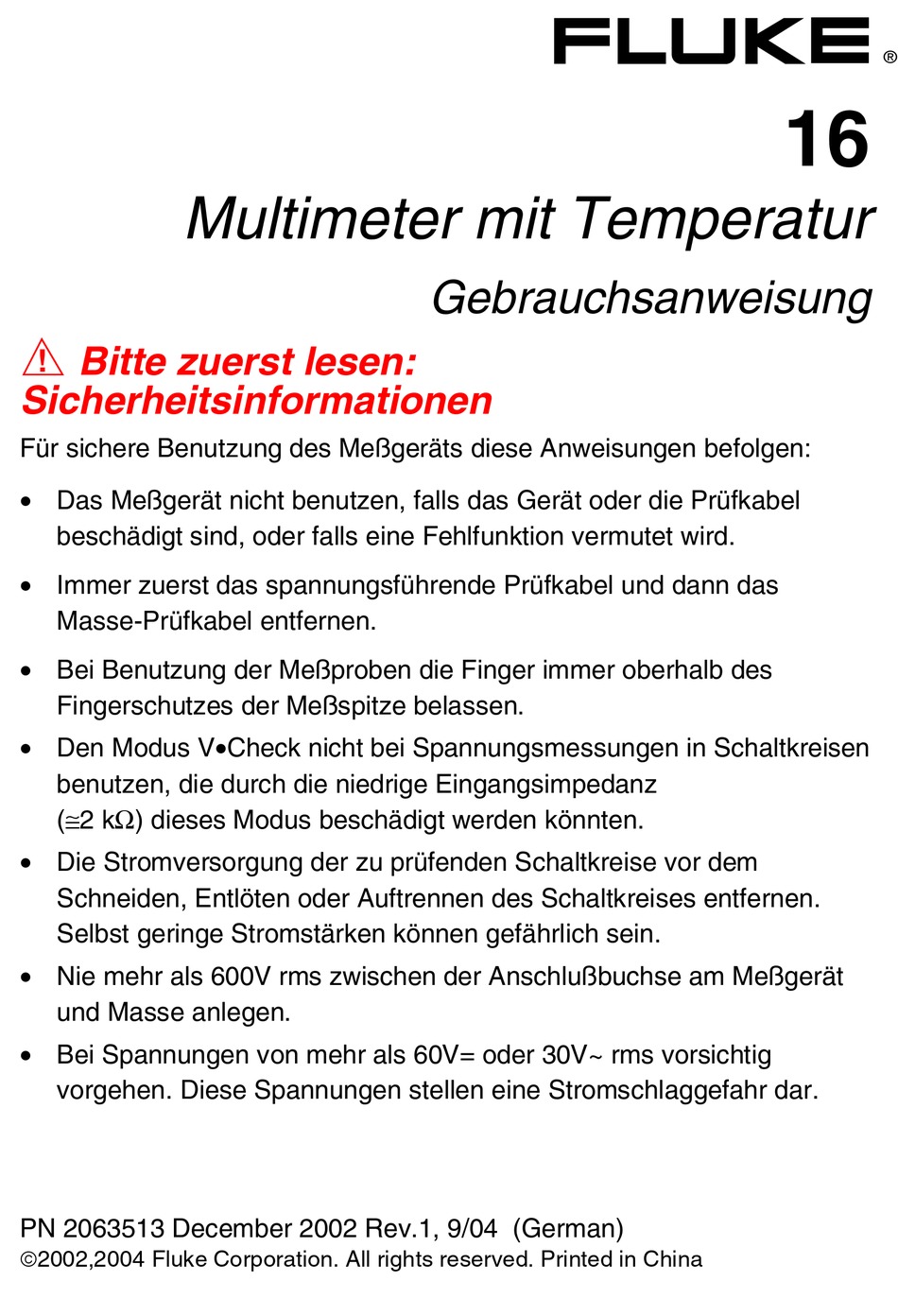

Multimeter mit Temperatur
P Bitte zuerst lesen:
Sicherheitsinformationen
Für sichere Benutzung des Meßgeräts diese Anweisungen befolgen:
• Das Meßgerät nicht benutzen, falls das Gerät oder die Prüfkabel
beschädigt sind, oder falls eine Fehlfunktion vermutet wird.
• Immer zuerst das spannungsführende Prüfkabel und dann das
Masse-Prüfkabel entfernen.
• Bei Benutzung der Meßproben die Finger immer oberhalb des
Fingerschutzes der Meßspitze belassen.
• Den Modus V•Check nicht bei Spannungsmessungen in Schaltkreisen
benutzen, die durch die niedrige Eingangsimpedanz
(≅2 kΩ) dieses Modus beschädigt werden könnten.
• Die Stromversorgung der zu prüfenden Schaltkreise vor dem
Schneiden, Entlöten oder Auftrennen des Schaltkreises entfernen.
Selbst geringe Stromstärken können gefährlich sein.
• Nie mehr als 600V rms zwischen der Anschlußbuchse am Meßgerät
und Masse anlegen.
• Bei Spannungen von mehr als 60V= oder 30V~ rms vorsichtig
vorgehen. Diese Spannungen stellen eine Stromschlaggefahr dar.
PN 2063513 December 2002 Rev.1, 9/04 (German)
2002,2004 Fluke Corporation. All rights reserved. Printed in China
Gebrauchsanweisung
®
16
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fluke 16

Inhaltszusammenfassung für Fluke 16

  • Seite 1 • Nie mehr als 600V rms zwischen der Anschlußbuchse am Meßgerät und Masse anlegen. • Bei Spannungen von mehr als 60V= oder 30V~ rms vorsichtig vorgehen. Diese Spannungen stellen eine Stromschlaggefahr dar. PN 2063513 December 2002 Rev.1, 9/04 (German) 2002,2004 Fluke Corporation. All rights reserved. Printed in China...

  • Seite 2: Automatische Bereichswahl

    Symbole Taste drücken. Zum Wechsel zwischen Betriebsarten die Taste drücken. Doppelte Isolierung. Bereichseinstellung von Hand. iip14i.eps Automatische Bereichswahl Beim Einschalten stellt sich das Gerät von selbst auf automatische Bereichswahl ein. Der 4000 mV Bereich kann nur von Hand eingestellt werden. Bereichseinstellung von Hand MULTIMETER Um zur automatischen Bereichswahl...

  • Seite 3: Gleich- Und Wechselspannung

    Gleich- und Wechselspannung Siehe auch “V•Check”. Eingangsimpedanz ≅5 MΩ Eingansimpedanz ≅10 MΩ 50 Hz bis 400 Hz MULTIMETER MULTIMETER 4000 mV 4V 40V 400V 600V AC / DC AC / DC 600V 600V ip01i.eps Durchgang und Widerstand eR Vor dem Testen Strom ausschalten. Siehe auch “V•Check”. Widerstand Durchgang MULTIMETER...
  • Seite 4 • Check Falls bei einer versuchten Durchgangs- oder Widerstandsmessung mehr als etwa 4,5V Gleich- oder Wechselspannung an den Eingängen R, G anliegen, wenn das Meßgerät auf oder eingestellt ist, dann schaltet es sich automatisch auf Gleich- oder Wechselspannungs- messung um V•Check modus). Warnung Wiederholte Transienten auf einem Gleichspannungsbus verursachen, daß...
  • Seite 5 Temperatur MULTIMETER Check • TEMPERATURE 600V Abzug 80BK oder Integrierter Rohr DMM-Messfühler (Typ K) ip19f.eps Bitte auf richtige Polarität achten. Um die Nenngenauigkeit zu erreichen, muß der Temperaturadapter 80BK dieselbe Temperatur wie das Meßgerät haben. Warnung Um die Gefahr von Stromschlägen zu vermeiden, die Spitze von Thermoelementen NIEMALS an spannungsführende Leiter über 30V Wechselspannung, 42,4V pk oder 60V Gleichspannung gegen Erde oder...
  • Seite 6 Kapazität E Zuerst die Stromversorgung des Schaltkreises trennen, dann den Kondensator isolieren und entladen, bevor die Kapazität gemessen wird. MULTIMETER Wenn der Kondensator weiter entladen werden muß, wird diSC angezeigt, während sich der Kondensator entlädt. Check • TEMPERATURE 600V 1 µF 10 µF 100 µF 10,000 µF...
  • Seite 7 Mikroampere µA Bereich 0 bis 200 µA MULTIMETER µA AC µA DC Check • TEMPERATURE 600V Flammenprüfsonde Kontrollmodul ip20f.eps Beispiel: Flammengleichrichtungsstromkreis So werden Flammenrektifizierungskreise gemessen: Funktionsschalter ganz nach rechts drehen. Wahlknopf dreimal drücken, um µA zu wählen. Messgerät zwischen Flammensensormessspitze und Steuermodul anschließen.
  • Seite 8 Diodenprüfung G Vor dem Messen zuerst die Stromversorgung des Schaltkreises trennen. Die besten Ergebnisse werden erzielt, wenn Dioden außerhalb des Stromkreises geprüft werden. Siehe auch “V•Check ”. Intakte Diode Typische Spannung MULTIMETER MULTIMETER für Siliziumdiode Low Impedance V•Check Check Check •...
  • Seite 9 µF MIN MAX (Zeichnet die niedrigsten und höchsten Meßwerte auf.) • Check, automatische Bereichswahl und Battery Saver sind deaktiviert. Das Meßgerät in den richtigen Bereich schalten, bevor MIN MAX gewählt wird. Das Gerät gibt einen kurzen Warnton ab, falls sich die Anzeige um mehr als 50 Einheiten ändert.

  • Seite 10: Min Max Mit Abgelaufener Zeit

    µF MIN MAX mit abgelaufener Zeit Zeichnet die Stunden und Minuten auf, die zwischen der Einstellung von MIN MAX und der Aufzeichnung der letzten Minimal- und Maximalwerte abgelaufen ist. Falls die abgelaufene Zeit 99:59 übersteigt, zeigt die Anzeige OL an. Zur Einstellung der MIN MAX Zeitmessung auf drücken und dabei den Drehschalter von AUS (OFF) auf eine der Meßmethoden schalten.

  • Seite 11: Warnton Außer Kraft Setzen

    Warnton außer Kraft setzen Um den Warnton für alle Meßmethoden außer Kraft zu setzen, 2 Sekunden lang auf drücken, während das Gerät eingeschaltet wird. Continuity Capture  Das Gerät kann zum Festhalten von vorübergehend auftretenden Kurzschlüssen und offenen Schaltkreisen eingestellt werden, indem man den Schalter auf dreht, dann die Prüfkabel am Stromkreis anlegt und danach auf...
  • Seite 12 Dieses Meßgerät sollte nur von qualifizierten Kundendiensttechnikern gewartet werden. Rufen Sie eine der folgenden Telefonnummern an, um mit Fluke Kontakt aufzunehmen: U.S.A.: 1-888-99-FLUKE (1-888-993-5853) Kanada: 1-800-36-FLUKE (1-800-363-5853) Europa: +31 402-675-200 Japan: +81-3-3434-0181 Singapur: +65-738-5655 Weltweit: +1-425-446-5500 Außerdem steht Ihnen die Website von Fluke unter www.fluke.com Verfügung.

  • Seite 13: Technische Daten

    Technische Daten Die Genauigkeit wird für einen Zeitraum von einem Jahr nach Kalibrierung bei 18°C bis 28°C (64°F bis 82°F) und einer relativen Luftfeuchtigkeit von 90% angegeben. Wechselstrom wird unter Wechselstromfilterkopplung und Mittelwertbildung konvertiert und ist gegen die mittlere quadratische Abweichung einer Sinuskurve kalibriert. Technische Daten für Genauigkeit: ±([% Ablesung] + [Anzahl der Ziffern in der niedrigsten Stelle]) Funktion...
  • Seite 14 Belastungs- Funktion Bereich Auflösung Genauigkeit spannung 0 bis 200 µA 0,1 µA ±(2% + 3 Zähleinh.) <5 mV/µA (50 Hz bis 400 Hz) 0 bis 200 µA 0,1 µA ±(1% + 2 Zähleinh.) <5 mV/µA Überlast- Funktion Eingangsimpedanz (Nominell) schutz 600V rms >5 MΩ...
  • Seite 15 MIN MAX Aufzeichnung mit abgelaufener Zeit Auflösung Genauigkeit Abgelaufene Zeit 0 bis 100 Stunden (99:59) 1 Minute 0,3% typisch Maximale Spannung zwischen Eingangs- 600V rms buchsen und Erde: 3 3/4-Stellen, 4000 Zähleinheiten, Anzeige: Auffrischrate 4/s -10°C bis 50°C (14°F bis 122°F) Arbeitstemperatur: -30°C bis 60°C (-22°F bis 140°F) Lagertemperatur:...
  • Seite 16 Ermessen von Fluke unsachgemäß verwendet, verändert, vernachlässigt, durch Unfall beschädigt oder anormalen Betriebsbedingungen oder einer unsachgemäßen Handhabung ausgesetzt wurden. Fluke garantiert für einen Zeitraum von 90 Tagen, daß die Software im wesentlichen in Übereinstimmung mit den einschlägigen Funktionsbeschreibungen funktioniert, und daß...
