Messen Von Temperatur - Fluke 187 Bedienungs Und Installationsanleitung Handbuch

Messen von Temperatur

Zum Messen von Temperatur das Meßgerät gemäß
Abbildung 3-10 einrichten. Das Meßgerät beginnt
Temperaturmessungen in der Einheit, die zuletzt
verwendet wurde (Celsius °C oder Fahrenheit °F). Wenn
die Temperaturfunktion ausgewählt ist, kann die Einheit
durch Drücken der blauen Taste gewechselt werden. Das
Meßgerät verwendet die ausgewählte Einheit solange
diese Einstellung vom Bediener nicht verändert wird.
Die Primäranzeige zeigt entweder die Temperatur oder
die Meldung '0PEn' (für die Bedingung "offenes
Thermoelement") an. Kurzschließen des Eingangs bewirkt
die Anzeige der Temperatur an den
Meßgerätanschlüssen.
Die Sekundäranzeige zeigt das Nicht-Null-Temperatur-
Offset an. Dieses Offset wird beim Einrichten als ein
Kalibrierwert eingestellt. Weitere Informationen siehe
Kapitel 5.
Die folgenden Tastenfunktionen können beim Messen von
Temperatur nicht verwendet werden:
•
Frequenz ( N)
•
FAST MN MX ( O M)
•
Bereichswahl ( R)
W Achtung
Um die potentielle Stromschlag- und
Feuergefahr zu meiden, die Thermoelemente
nicht an stromführende Schaltkreise
anschließen.
Messungen durchführen
Messen von Temperatur
189 LOGGING MULTIMETER
F
AutoHOLD FAST MN MX LOGGING YES
HOLD HOLD MIN MAX MIN MAX REL REL
CANCEL SAVE NO
Hz Hz % % ms ms RANGE RANGE
F F
SETUP
nS nS
C C
F F
mV mV
C C
ac+dc ac+dc
A A
V V mA mA
ac+dc ac+dc
mV mV A A
dB dB
A A
V V
mA mA
dB dB
ac+dc ac+dc
A A
OFF OFF
ac+dc ac+dc
VIEW
CLEAR MEM
TEMPERATURE TEMPERATURE
mA mA
V V
A A COM COM
A A
10A MAX
400mA CAT
FUSED
FUSED 1000V
80AK
80PK-1 Typ K
Thermoelementsonde

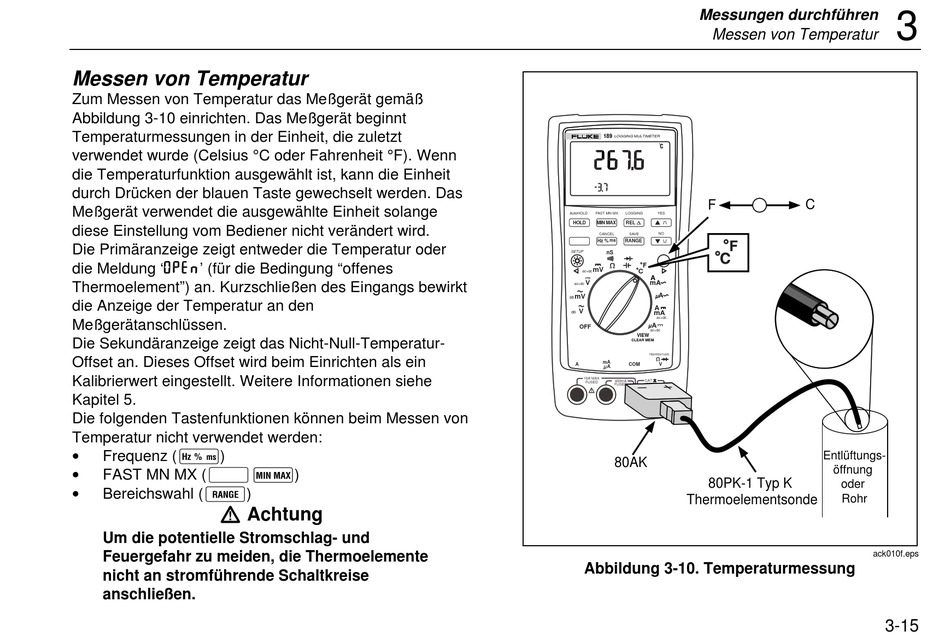

Abbildung 3-10. Temperaturmessung
3
C
Entlüftungs-
öffnung
oder
Rohr
ack010f.eps
3-15
