Durchführen von Messungen
Wechselspannung
Die folgenden Abschnitte beschreiben die Durchführung
Schaltkasten
von Messungen mit dem Messgerät.
Beim Anschließen der Messleitungen an Stromkreise oder
Bauteile immer die Masseleitung (COM) zuerst
anschließen. Beim Abklemmen der Messleitungen die
Masseleitung immer als letzte Abklemmen.

Wechsel- und Gleichspannungsmessungen

Die Spannungsbereiche sind 600,0, 6,000 V, 60,00 V,
600,0 V und 1000 V. Zur Auswahl des 600,0-mV-
Messbereichs (Wechsel- oder Gleichspannung) den
Funktionsschalter auf mV stellen . Die erste
Gleichspannung
Einstellung ist Millivolt Wechselspannung.  drücken,
um auf Millivolt Gleichspannung zu schalten.
Siehe Abbildung 1 zum Messen von Wechselspannung
oder Gleichspannung.
Bei Spannungsmessungen legt das Messgerät einen
V
Widerstand von ca. 10 MΩ (10.000.000 Ω) parallel zum
gemessenen Stromkreis. Dieser Widerstand kann in
+
hochohmigen Schaltungen Messfehler verursachen. In
den meisten Fällen ist der Fehler vernachlässigbar (0,1 %
oder weniger), wenn die Impedanz des Schaltkreises
10 kΩ (10.000 Ω) oder weniger beträgt.
gcf102.eps

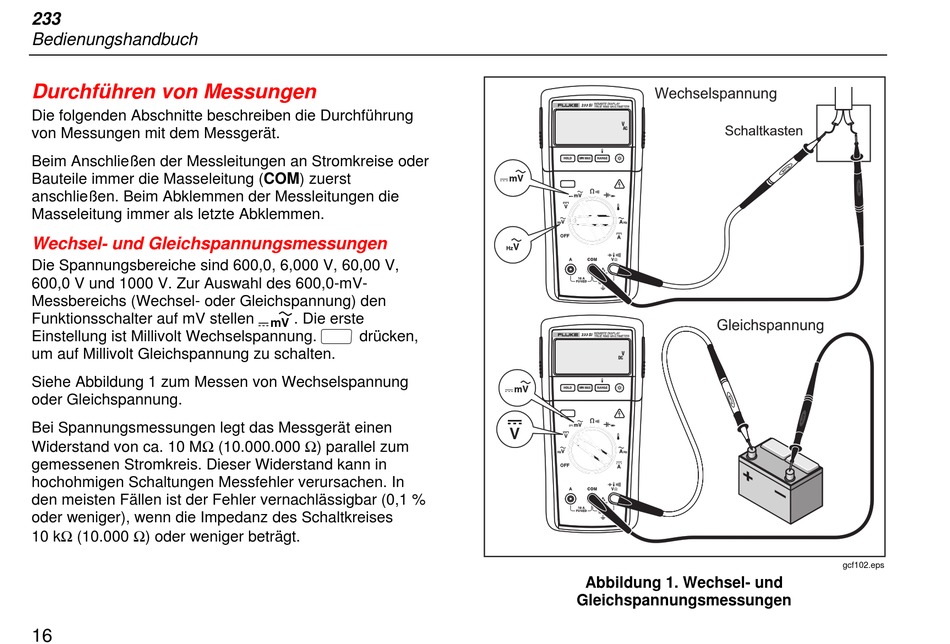

Abbildung 1. Wechsel- und
Gleichspannungsmessungen
