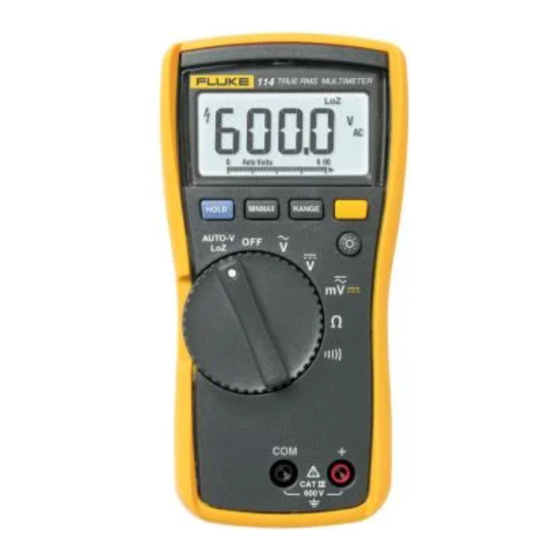

- Seite 1 ® 114, 115, and 117 True-rms Multimeters Bedienungshandbuch PN 2572573 July 2006, Rev. 1, 2/07 (German) © 2006, 2007 Fluke Corporation. All rights reserved. Printed in China. All product names are trademarks of their respective companies.
-
Seite 2: Befristete Garantiebestimmungen Und Haftungsbeschränkung
BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung. - Seite 3 True-rms Multimeters Einführung Unsichere Spannung Die Fluke True-rms Multimeter (Modell 114, Dieser Alarm signalisiert das Vorhandensein einer Modell 115 und Modell 117) sind batteriebetriebene potentiell gefährlichen Spannung. Das Symbol Y Echteffektivwert-Multimeter (hiernach wird angezeigt, wenn das Messgerät eine Spannung ≥ 30 V oder eine Überspannung (OL) misst. Beim „Messgerät“...
- Seite 4 114, 115 and 117 Bedienungshandbuch Sicherheitsinformationen Eine „XWWarnung“ identifiziert gefährliche Bedingungen und Aktivitäten, die Körperverletzungen oder Tod verursachen können. „WVorsicht“ identifiziert Bedingungen und Aktionen, die das Messgerät oder die zu prüfende Ausrüstung beschädigen können. Zur Vermeidung von Stromschlag oder Verletzungen folgende Richtlinien einhalten: •...
-
Seite 5: Sicherheitsinformationen
Messwerte hoch oder gestört sind. • Die Funktion „Auto Volts“ nicht zum Messen von Spannungen in Schaltkreisen verwenden, die durch die niedrige Eingangsimpedanz (≈3 kΩ) (nur 114 und 117) dieser Funktion beschädigt werden könnten. Symbole Wechselstrom (AC - Alternating Current) - Seite 6 114, 115 and 117 Bedienungshandbuch Anzeige VoltAlert edy02f.eps Symbol Bedeutung Modell Das Messgerät befindet sich im VoltAlert™-Modus für kontaktlose Spannungserkennung. Die Messgerätfunktion ist auf Kontinuität eingestellt. 114, 115, 117 Die Messgerätfunktion ist auf Diodenprüfung eingestellt. 115, 117 Eingang ist ein negativer Wert.
- Seite 7 True-rms Multimeter Anzeige Anzeigehaltemodus ist aktiviert. Anzeige friert aktuellen Messwert ein. 114, 115, 117 MIN-MAX-AVG-Modus ist aktiviert. 114, 115, 117 Höchst-, Niedrigst-, Durchschnitts- oder aktueller Messwert wird angezeigt. (Rote LED) Der kontaktlose VoltAlert-Sensor meldet „Spannung vorhanden“. Das Messgerät misst Spannung oder Kapazität mit einer niedrigen 114, 115, 117 Eingangsimpedanz.
- Seite 8 114, 115 and 117 Bedienungshandbuch Anschlüsse 10 A FUSED edy01f.eps Beschreibung Modell Eingangsanschluss zum Messen von Stromstärke bis 10 A in Wechsel- 115, 117 und Gleichstrom. Erdungsanschluss (Rückleitung) für alle Messungen. 114, 115, 117 Eingangsanschluss zum Messen von Spannung, Kontinuität, Widerstand, 114, 115, 117 Kapazität und Frequenz sowie Diodenprüfung.
-
Seite 9: Drehschalterpositionen
Wählt je nach abgetastetem Eingang automatisch Wechselspannung oder 114, 117 Gleichspannung mit einem niederohmigen Eingang. Wechselspannung von 0,06 bis 600 V. 114, 115 117 Frequenz von 5 Hz bis 50 kHz. 115, 117 Hz (Taste) Gleichspannung von 0,001 V bis 600 V. - Seite 10 114, 115 and 117 Bedienungshandbuch • Um MIN-MAX-AVG-Aufzeichnung zu reaktivieren, f Batteriesparmodus (Ruhemodus) erneut drücken. Das Messgerät wechselt automatisch in den • Um den Modus zu beenden und gespeicherte Werte zu „Ruhemodus“ und schaltet die Anzeige ab, wenn 20 Minuten lang keine Funktion und kein Bereich geändert und keine Taste...
-
Seite 11: Manuelle Und Automatische Bereichswahl
True-rms Multimeter Manuelle und automatische Bereichswahl Manuelle und automatische Bereichswahl Einschaltoptionen Das Messgerät verfügt über manuelle und automatische Um eine Einschaltoption zu aktivieren, die in der folgenden Bereichswahl. Tabelle angegebene Taste beim Einschalten des • Im Modus „Automatische Bereichswahl“ wählt das Messgeräts gedrückt halten. - Seite 12 114, 115 and 117 Bedienungshandbuch Abklemmen der Messleitungen die spannungsführende Netzstromverbindung abgetrennt ist und Messleitung vor der Erdungsmessleitung abtrennen. alle Hochspannungskondensatoren entladen sind. Messen von Widerstand Prüfen der Kontinuität edy06f.eps Hinweis edy04f.eps Die Kontinuitätsfunktion ist die beste Methode XWWarnung zum schnellen, bequemen Prüfen von offenen Zur Vermeidung von Stromschlägen,...
-
Seite 13: Grundlegende Messfunktionen
Geisterspannungen zu vermindern. Messen von Wechsel- und Gleichspannung- Millivolt eeb03f.eps Verwenden von „Auto Volts“ (nur 114 und 117) Mit dem Funktionsschalter in der Position x, wählt das eeb18f.eps Messgerät je nach dem zwischen den Anschlüssen V bzw. Mit dem Funktionsschalter in Position l misst das + und COM angelegten Eingang automatisch eine Messgerät Millivolt Wechselspannung und Millivolt... - Seite 14 114, 115 and 117 Bedienungshandbuch Gleichspannung. g drücken, um das Messgerät auf Millivolt Gleichspannung zu schalten. Messen von Wechselstromstärke und Gleichstromstärke (nur 115 und 117) XWWarnung Zur Vermeidung von Verletzungen und Beschädigung des Messgeräts folgende Vorschriften einhalten: • Unter keinen Umständen eine...
- Seite 15 Stromstärken verwendet werden, die die Nennleistung des Messgeräts übersteigen. Sicherstellen, dass auf dem Messgerät die für die eingesetzte Stromsonde korrekte Funktion (AC oder DC) ausgewählt ist. Für Informationen über kompatible Stromzangen schlagen Sie im Fluke-Katalog nach oder wenden Sie sich an die zuständige Fluke-Vertretung. edy05f.eps edy14f.eps...
- Seite 16 114, 115 and 117 Bedienungshandbuch g drücken, um die Frequenzmessfunktion ein- bzw. Messen von Frequenz (nur 115 und 117) auszuschalten. Frequenz funktioniert nur mit XWWarnung Wechselspannungsfunktionen. Zur Vermeidung von Stromschlag die In der Frequenzfunktion zeigen die Balkenanzeige und der Balkenanzeige für Frequenzen > 1 kHz Bereichanzeiger die vorhandene Wechselspannung bzw.
- Seite 17 True-rms Multimeter Grundlegende Messfunktionen Um das Vorhandensein von Wechselspannung zu erkennen, niedrigeren dynamischen Bereich auf. Diese Einstellung den oberen Teil des Messgeräts nahe an einen Leiter wird nicht gespeichert, wenn das Messgerät ausgeschaltet platzieren. Das Messgerät erzeugt eine akustische und auch wird oder in den Ruhemodus schaltet.
- Seite 18 114, 115 and 117 Bedienungshandbuch Verwenden der Balkenanzeige Prüfen der Sicherung (nur 115 und 117) Die Balkenanzeige gleicht der Nadel eines analogen Die Sicherung wie unten abgebildet prüfen. Messgeräts. Die Balkenanzeige hat auf der rechten Seite einen Überlastanzeiger (>) und auf der linken Seite einen Polaritätsanzeiger (+).
- Seite 19 True-rms Multimeter Wartung Die Batterie passt in die in die Batteriefachabdeckung Wartung integrierte Halterung. Die Batteriefachabdeckung Die Wartung des Messgeräts umfasst das Ersetzen der Batterie (Unterkante voran) wieder auf das Gehäuse aufsetzen, und der Sicherung sowie das Reinigen des Gehäuses. sodass sie vollständig einrastet.
- Seite 20 Anzeige weder Isopropylalkohol noch Scheuer- eine FLINKE Sicherung (11 A, 1000 V) mit einer oder Lösungsmittel verwenden. Schmutz und/oder minimalen Unterbrechernennleistung von 17.000 A Feuchtigkeit in den Anschlüssen kann die Messwerte ersetzen. Ausschließlich Fluke PN 803293 verwenden. beeinträchtigen.
-
Seite 21: Allgemeine Spezifikationen
Die Genauigkeit ist für die Dauer von einem Jahr ab Kalibrierung, bei Betriebstemperaturen von 18 °C bis 28 °C mit relativer Feuchtigkeit von 0 % bis 90 % spezifiziert. Erweiterte Spezifikationen sind unter www.Fluke.com verfügbar. Höchste Spannung zwischen beliebigem Anschluss und Erde ......600 V Überspannungsschutz.......... - Seite 22 114, 115 and 117 Bedienungshandbuch Messkategorie III, 600 V, Verschmutzungsgrad 2, EMC EN61326-1. Zertifikate ..............UL, , CSA, TÜV, N10140), VDE IP-Klassifizierung (Wasser- und Staubschutz) IP42 ..Tabelle 1. Genauigkeitsspezifikationen Genauigkeit Funktion Bereich Auflösung Modell ± ([% des Messwerts] + [Zählimpulse])
- Seite 23 Piepser ein bei < 20 Ω; Piepser aus bei 600 Ω 1 Ω > 250 Ω; erkennt offene Schaltkreise und Kontinuität 114, 115, 117 Kurzschlüsse von 500 μs und länger. 600,0 Ω 0,1 Ω 0,9 % + 2 6,000 kΩ...
- Seite 24 114, 115 and 117 Bedienungshandbuch Tabelle 1. Genauigkeitsspezifikationen (Fortsetzung) Genauigkeit Funktion Bereich Auflösung ± ([% des Messwerts] + [Zählimpulse]) Modell Ampere 6,000 A 0,001 A Wechselstrom, 10,00 A 0,01 A echteffektiv 20 A für 30 Sekunden 1,5 % + 3...
- Seite 25 True-rms Multimeter Allgemeine Spezifikationen Tabelle 2. Eingangskenndaten Gleichtaktunterdrückungs- Eingangsimpedanz Gegentaktunter- Funktion verhältnis (nominell) drückung (1 kΩ unausgeglichen) > 5 MΩ < 100 pF > 60 dB bei Gleichstrom, 50 Hz Volt Wechselspannung oder 60 Hz > 10 MΩ < 100 pF >...
- Seite 26 114, 115 and 117 Bedienungshandbuch...
