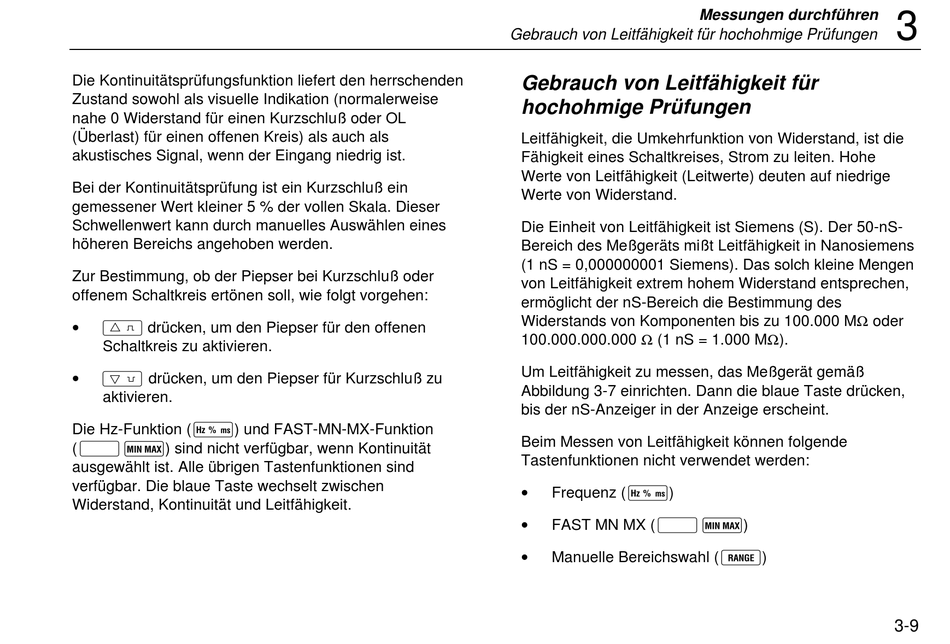

Die Kontinuitätsprüfungsfunktion liefert den herrschenden
Zustand sowohl als visuelle Indikation (normalerweise
nahe 0 Widerstand für einen Kurzschluß oder OL
(Überlast) für einen offenen Kreis) als auch als
akustisches Signal, wenn der Eingang niedrig ist.
Bei der Kontinuitätsprüfung ist ein Kurzschluß ein
gemessener Wert kleiner 5 % der vollen Skala. Dieser
Schwellenwert kann durch manuelles Auswählen eines
höheren Bereichs angehoben werden.
Zur Bestimmung, ob der Piepser bei Kurzschluß oder
offenem Schaltkreis ertönen soll, wie folgt vorgehen:
•
[ drücken, um den Piepser für den offenen
Schaltkreis zu aktivieren.
•
] drücken, um den Piepser für Kurzschluß zu
aktivieren.
Die Hz-Funktion ( N) und FAST-MN-MX-Funktion
( O M) sind nicht verfügbar, wenn Kontinuität
ausgewählt ist. Alle übrigen Tastenfunktionen sind
verfügbar. Die blaue Taste wechselt zwischen
Widerstand, Kontinuität und Leitfähigkeit.
Gebrauch von Leitfähigkeit für hochohmige Prüfungen
Gebrauch von Leitfähigkeit für
hochohmige Prüfungen
Leitfähigkeit, die Umkehrfunktion von Widerstand, ist die
Fähigkeit eines Schaltkreises, Strom zu leiten. Hohe
Werte von Leitfähigkeit (Leitwerte) deuten auf niedrige
Werte von Widerstand.
Die Einheit von Leitfähigkeit ist Siemens (S). Der 50-nS-
Bereich des Meßgeräts mißt Leitfähigkeit in Nanosiemens
(1 nS = 0,000000001 Siemens). Das solch kleine Mengen
von Leitfähigkeit extrem hohem Widerstand entsprechen,
ermöglicht der nS-Bereich die Bestimmung des
Widerstands von Komponenten bis zu 100.000 MΩ oder
100.000.000.000 Ω (1 nS = 1.000 MΩ).
Um Leitfähigkeit zu messen, das Meßgerät gemäß
Abbildung 3-7 einrichten. Dann die blaue Taste drücken,
bis der nS-Anzeiger in der Anzeige erscheint.
Beim Messen von Leitfähigkeit können folgende
Tastenfunktionen nicht verwendet werden:
•
Frequenz ( N)
•
FAST MN MX ( O M)
•
Manuelle Bereichswahl ( R)
Messungen durchführen
3
3-9
