Um den Tastgrad zu messen, das Meßgerät wie für
Frequenzmessungen einrichten, und dann N ein
zweites Mal drücken. Der vom Meßgerät benutzte Pegel
kann bestimmt werden; dazu [ drücken, um auf der
ansteigenden (positiven) Flanke zu triggern, oder ]
drücken, um auf der abfallenden (negativen) Flanke zu
triggern. Abbildung 3-16 zeigt eine typische
Tastgradanzeige.

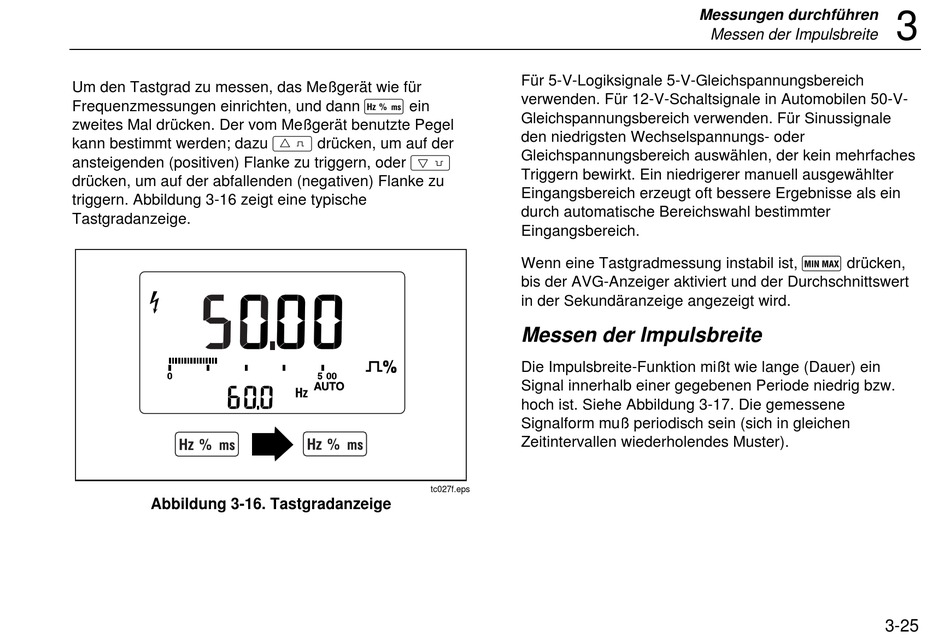

Abbildung 3-16. Tastgradanzeige
Für 5-V-Logiksignale 5-V-Gleichspannungsbereich
verwenden. Für 12-V-Schaltsignale in Automobilen 50-V-
Gleichspannungsbereich verwenden. Für Sinussignale
den niedrigsten Wechselspannungs- oder
Gleichspannungsbereich auswählen, der kein mehrfaches
Triggern bewirkt. Ein niedrigerer manuell ausgewählter
Eingangsbereich erzeugt oft bessere Ergebnisse als ein
durch automatische Bereichswahl bestimmter
Eingangsbereich.
Wenn eine Tastgradmessung instabil ist, M drücken,
bis der AVG-Anzeiger aktiviert und der Durchschnittswert
in der Sekundäranzeige angezeigt wird.

Messen der Impulsbreite

Die Impulsbreite-Funktion mißt wie lange (Dauer) ein
Signal innerhalb einer gegebenen Periode niedrig bzw.
hoch ist. Siehe Abbildung 3-17. Die gemessene
Signalform muß periodisch sein (sich in gleichen
Zeitintervallen wiederholendes Muster).
tc027f.eps
Messungen durchführen
Messen der Impulsbreite
3
3-25
