Model 187 & 189
Bedienungs-Handbuch

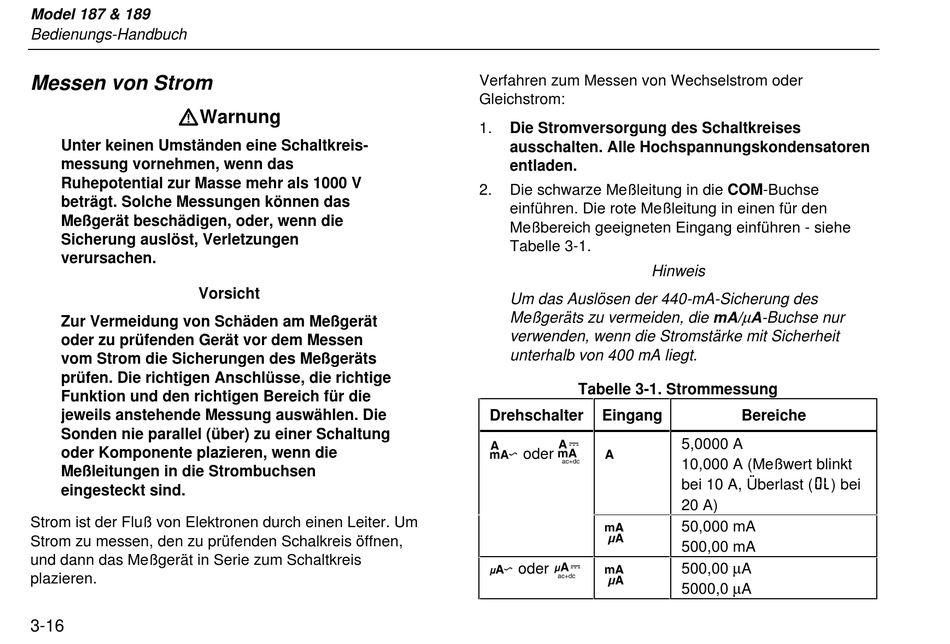

Messen von Strom

WWarnung
Unter keinen Umständen eine Schaltkreis-
messung vornehmen, wenn das
Ruhepotential zur Masse mehr als 1000 V
beträgt. Solche Messungen können das
Meßgerät beschädigen, oder, wenn die
Sicherung auslöst, Verletzungen
verursachen.
Vorsicht
Zur Vermeidung von Schäden am Meßgerät
oder zu prüfenden Gerät vor dem Messen
vom Strom die Sicherungen des Meßgeräts
prüfen. Die richtigen Anschlüsse, die richtige
Funktion und den richtigen Bereich für die
jeweils anstehende Messung auswählen. Die
Sonden nie parallel (über) zu einer Schaltung
oder Komponente plazieren, wenn die
Meßleitungen in die Strombuchsen
eingesteckt sind.
Strom ist der Fluß von Elektronen durch einen Leiter. Um
Strom zu messen, den zu prüfenden Schalkreis öffnen,
und dann das Meßgerät in Serie zum Schaltkreis
plazieren.
3-16
Verfahren zum Messen von Wechselstrom oder
Gleichstrom:
1. Die Stromversorgung des Schaltkreises
ausschalten. Alle Hochspannungskondensatoren
entladen.
2. Die schwarze Meßleitung in die COM-Buchse
einführen. Die rote Meßleitung in einen für den
Meßbereich geeigneten Eingang einführen - siehe
Tabelle 3-1.
Hinweis
Um das Auslösen der 440-mA-Sicherung des
Meßgeräts zu vermeiden, die mA/ µ A-Buchse nur
verwenden, wenn die Stromstärke mit Sicherheit
unterhalb von 400 mA liegt.
Tabelle 3-1. Strommessung
Drehschalter Eingang
I K !
oder
#
= x #
oder
Bereiche
5,0000 A
10,000 A (Meßwert blinkt
bei 10 A, Überlast ( 0L) bei
20 A)
50,000 mA
500,00 mA
500,00 µA
5000,0 µA
