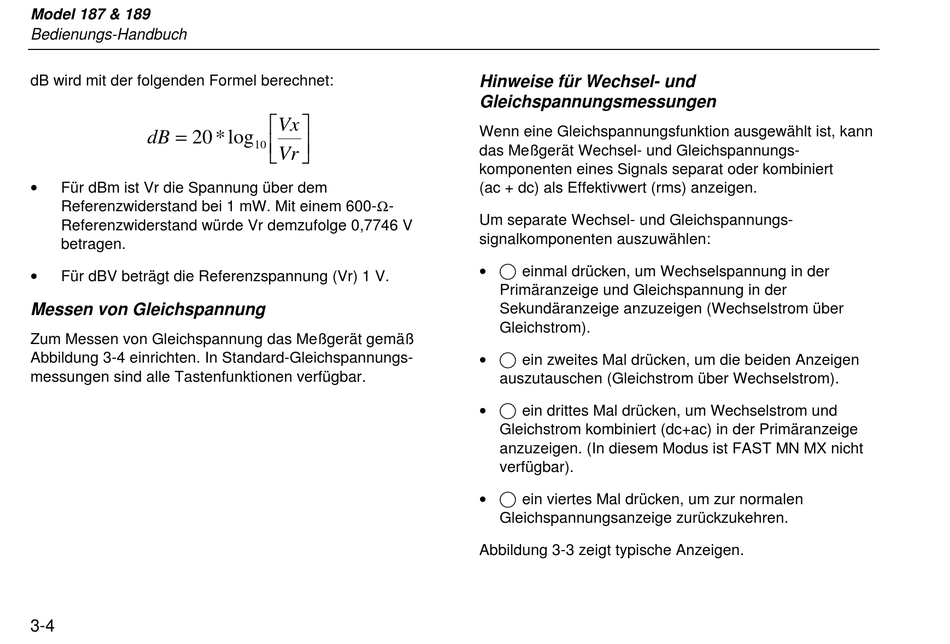

Model 187 & 189
Bedienungs-Handbuch
dB wird mit der folgenden Formel berechnet:
=
dB 20
•
Für dBm ist Vr die Spannung über dem
Referenzwiderstand bei 1 mW. Mit einem 600-Ω-
Referenzwiderstand würde Vr demzufolge 0,7746 V
betragen.
•
Für dBV beträgt die Referenzspannung (Vr) 1 V.

Messen von Gleichspannung

Zum Messen von Gleichspannung das Meßgerät gemäß
Abbildung 3-4 einrichten. In Standard-Gleichspannungs-
messungen sind alle Tastenfunktionen verfügbar.
3-4
 
Vx
* log
 
10
 
Vr
Hinweise für Wechsel- und
Gleichspannungsmessungen
Wenn eine Gleichspannungsfunktion ausgewählt ist, kann
das Meßgerät Wechsel- und Gleichspannungs-
komponenten eines Signals separat oder kombiniert
(ac + dc) als Effektivwert (rms) anzeigen.
Um separate Wechsel- und Gleichspannungs-
signalkomponenten auszuwählen:
• % einmal drücken, um Wechselspannung in der
Primäranzeige und Gleichspannung in der
Sekundäranzeige anzuzeigen (Wechselstrom über
Gleichstrom).
• % ein zweites Mal drücken, um die beiden Anzeigen
auszutauschen (Gleichstrom über Wechselstrom).
• % ein drittes Mal drücken, um Wechselstrom und
Gleichstrom kombiniert (dc+ac) in der Primäranzeige
anzuzeigen. (In diesem Modus ist FAST MN MX nicht
verfügbar).
• % ein viertes Mal drücken, um zur normalen
Gleichspannungsanzeige zurückzukehren.
Abbildung 3-3 zeigt typische Anzeigen.
