Drehschalter

Das Meßgerät durch Auswählen einer beliebigen
Meßfunktion (gekennzeichnet durch die um den
Drehschalter herum angeordneten Symbole und
Buchstaben) einschalten. Das Meßgerät blendet eine
Standardanzeige (Bereich, Meßeinheiten, Modifikatoren
usw.) für die ausgewählte Funktion ein. Die Anzeige kann
auch durch bestimmte, im Setup-Menü vorgenommene
Einstellungen beeinflußt sein.
Zur Auswahl einer Drehschalter-Wechselfunktion
(gekennzeichnet durch blaue Symbole und Buchstaben)
die blaue Taste drücken. Es können weitere Tasten
gedrückt werden, um Modifikatoren für die ausgewählte
Funktion zu bestimmen.
Wenn der Drehschalter von einer Funktion/Position in eine
andere Funktion/Position gedreht wird, wird eine Anzeige
für die neue Funktion eingeblendet. Tastenoptionen, die in
einer Funktion gesetzt wurden, werden nicht in eine
andere Funktion übernommen.
Beim Modell 189 gibt es eine Drehschalterposition VIEW
MEM; für weitere Informationen siehe Kapitel 4.
2-4
Der Drehschalter ist in Abbildung 2-2 abgebildet. Die
einzelnen Positionen sind in Tabelle 2-1 beschrieben.
nS
mV
ac+dc
V
ac+dc
mV
dB
V
dB
OFF

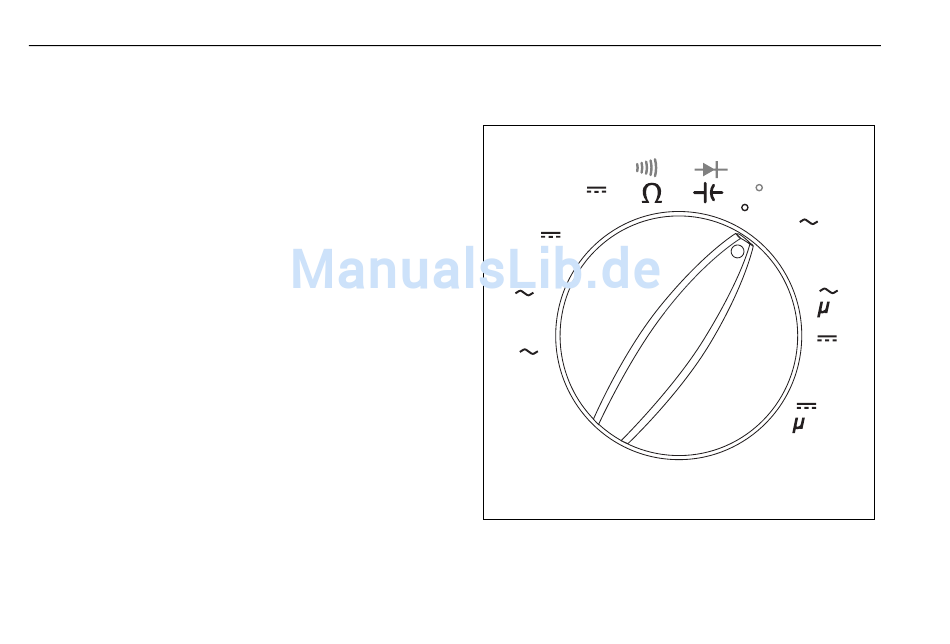

Abbildung 2-2. Drehschalter
F
C
A
mA
A
A
mA
ac+dc
A
ac+dc
VIEW MEM
CLEAR MEM
tc012f.eps
