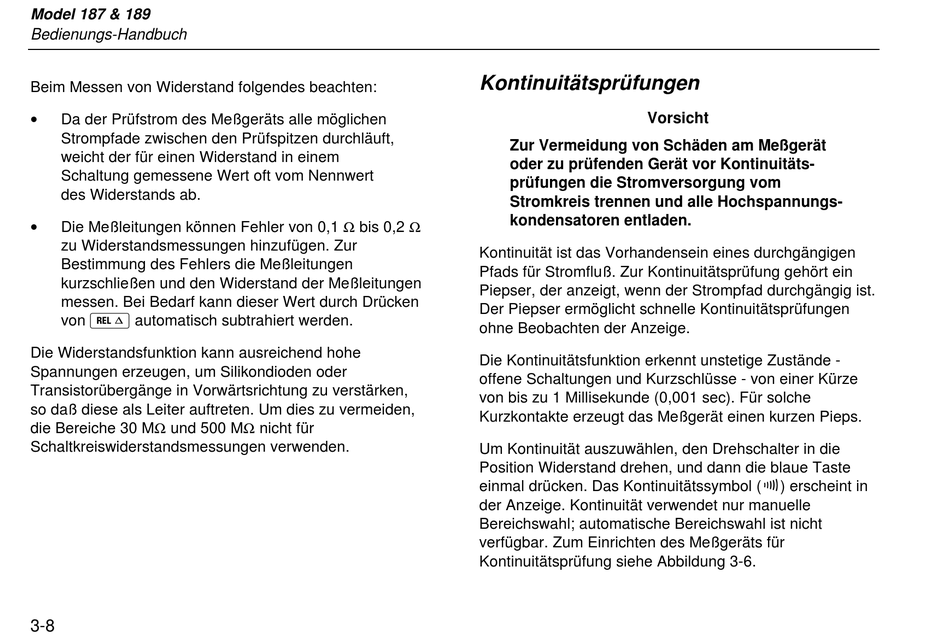

Model 187 & 189
Bedienungs-Handbuch
Beim Messen von Widerstand folgendes beachten:
•
Da der Prüfstrom des Meßgeräts alle möglichen
Strompfade zwischen den Prüfspitzen durchläuft,
weicht der für einen Widerstand in einem
Schaltung gemessene Wert oft vom Nennwert
des Widerstands ab.
• Die Meßleitungen können Fehler von 0,1 Ω bis 0,2 Ω
zu Widerstandsmessungen hinzufügen. Zur
Bestimmung des Fehlers die Meßleitungen
kurzschließen und den Widerstand der Meßleitungen
messen. Bei Bedarf kann dieser Wert durch Drücken
von D automatisch subtrahiert werden.
Die Widerstandsfunktion kann ausreichend hohe
Spannungen erzeugen, um Silikondioden oder
Transistorübergänge in Vorwärtsrichtung zu verstärken,
so daß diese als Leiter auftreten. Um dies zu vermeiden,
die Bereiche 30 MΩ und 500 MΩ nicht für
Schaltkreiswiderstandsmessungen verwenden.
3-8
Kontinuitätsprüfungen
Vorsicht
Zur Vermeidung von Schäden am Meßgerät
oder zu prüfenden Gerät vor Kontinuitäts-
prüfungen die Stromversorgung vom
Stromkreis trennen und alle Hochspannungs-
kondensatoren entladen.
Kontinuität ist das Vorhandensein eines durchgängigen
Pfads für Stromfluß. Zur Kontinuitätsprüfung gehört ein
Piepser, der anzeigt, wenn der Strompfad durchgängig ist.
Der Piepser ermöglicht schnelle Kontinuitätsprüfungen
ohne Beobachten der Anzeige.
Die Kontinuitätsfunktion erkennt unstetige Zustände -
offene Schaltungen und Kurzschlüsse - von einer Kürze
von bis zu 1 Millisekunde (0,001 sec). Für solche
Kurzkontakte erzeugt das Meßgerät einen kurzen Pieps.
Um Kontinuität auszuwählen, den Drehschalter in die
Position Widerstand drehen, und dann die blaue Taste
einmal drücken. Das Kontinuitätssymbol ( ~) erscheint in
der Anzeige. Kontinuität verwendet nur manuelle
Bereichswahl; automatische Bereichswahl ist nicht
verfügbar. Zum Einrichten des Meßgeräts für
Kontinuitätsprüfung siehe Abbildung 3-6.
