Montage und Instandhaltung von Elliptical Fitness Crosstrainern EFX 883 / 833 / 813
Anschließen des Herzfrequenzsensorkabels
Das Herzfrequenzsensorkabel wird durch die ausgeschnittene
Öffnung in der oberen linken Ecke der hinteren Abdeckung
und anschließend herunter zu der kleinen Leiterplatte im
unteren linken Teil der Konsole geführt. Die folgende
Abbildung zeigt, wie das Kabel nach der Verlegung aussehen
sollte.

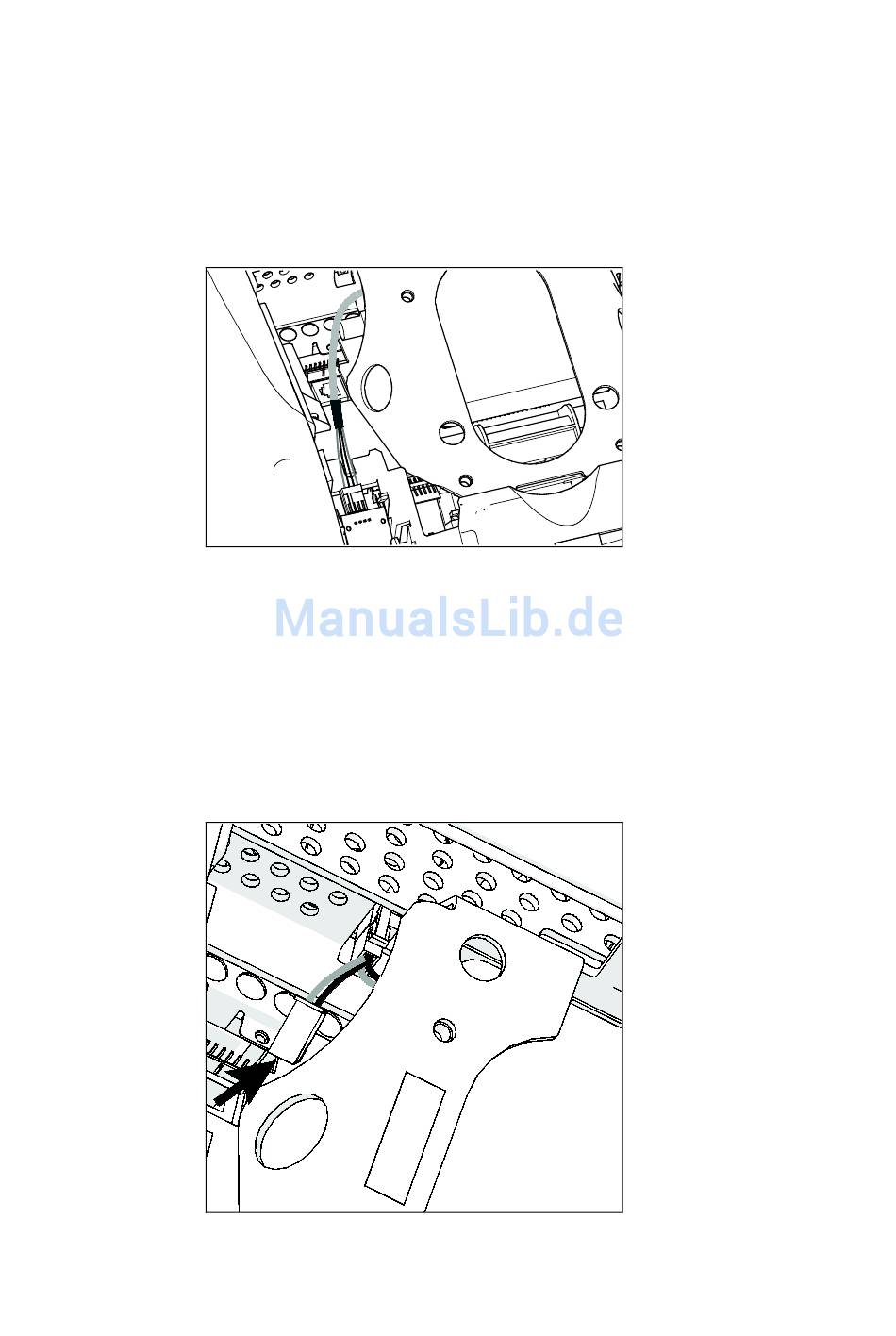

Abbildung 27: Anschließen des Herzfrequenzkabels
Anschließen des Netzkabels
Verlegen Sie das Kabel durch die ausgeschnittene Öffnung in
der oberen linken Ecke der hinteren Abdeckung. Verbinden
Sie in der daneben liegenden Öffnung innerhalb der
Stahlrahmenkonsole den Netzeingangsstecker des
verzweigten Netzkabels mit dem Netzkabel.
Abbildung 28: Anschließen des Netzabels
