22
Montage und Instandhaltung von Elliptical Fitness Crosstrainern EFX 883 / 833 / 813
Anschluss ...
Das Konsolennetzkabel (rot und
schwarz, Einzelanschlussadern)
Das Fernsehkabel (schwarz und
rund)
Das Ethernet-Kabel (schwarz und
flach)
12. Wiederholen Sie diesen Schritt, um die anderen Kabel
Wichtig: Installieren Sie das Koaxialkabel mit einem
Drehmomentschlüssel, ohne dabei 0,9 Nm (8 lb-in)
Drehmoment zu übersteigen. Wenn Sie keinen
Drehmomentschlüssel zur Verfügung haben, installieren Sie
das Koaxialkabel mit einem normalen Schraubenschlüssel und
ziehen Sie es mit einer ¼-Drehung fest an. Sie können an der
Innenmutter einen Schraubenschlüssel verwenden, um die
Verschraubung richtig anzuziehen.

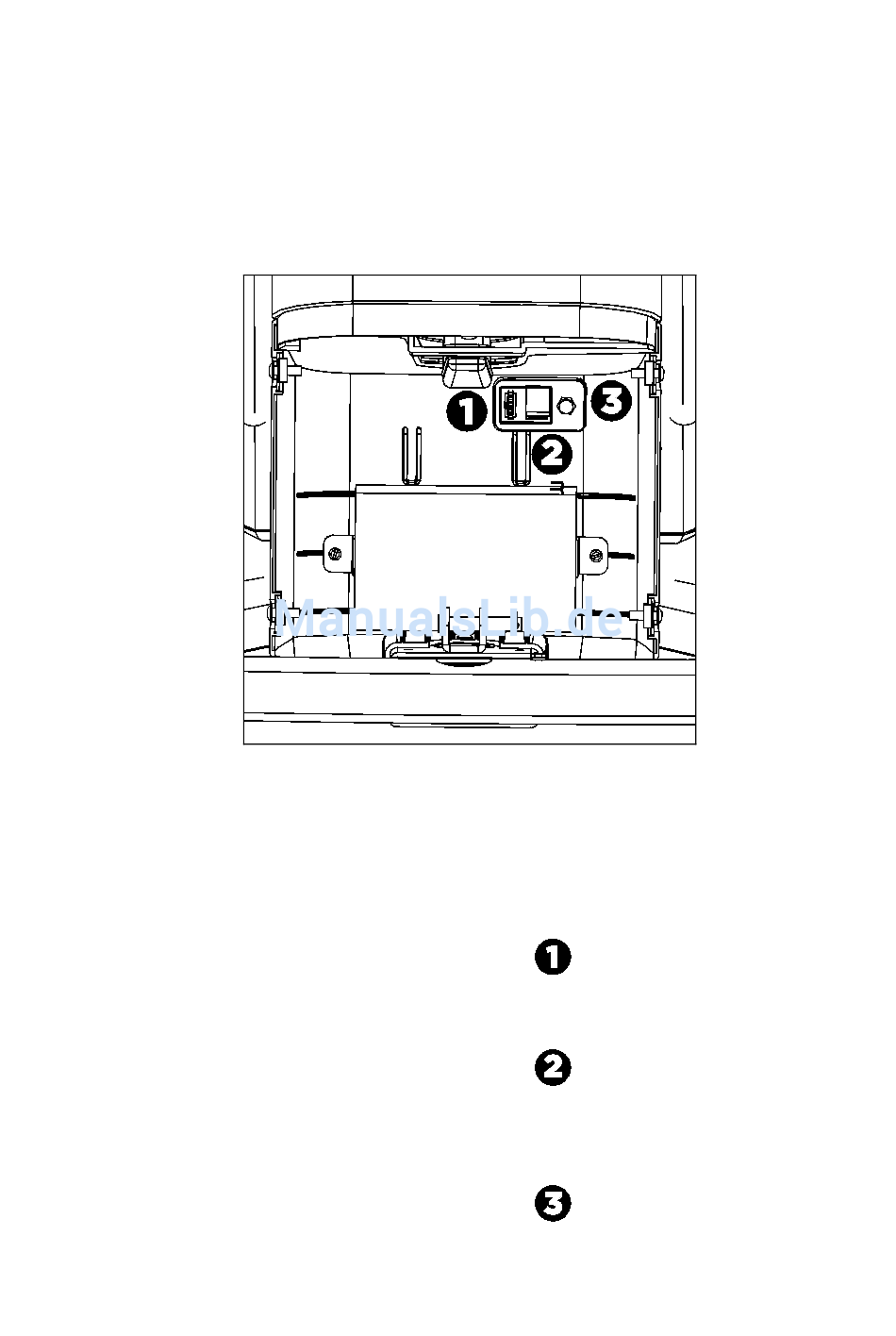

Abbildung 6: Anschlussstellen für Kabel im Inneren der EFX-
Basis
anzuschließen.
An ...
Den Stromanschluss auf
dem Buchsenfeld
Den Koaxial-Steckverbinder
auf dem Buchsenfeld
Den achtpoligen
Modularstecker auf dem
Buchsenfeld
