40
Montage und Instandhaltung von Elliptical Fitness Crosstrainern EFX 883 / 833 / 813
3. Befestigen Sie den Anschluss am Kabel an dem Anschluss
4. Verwenden Sie Kabelbinder aus Kunststoff, um die

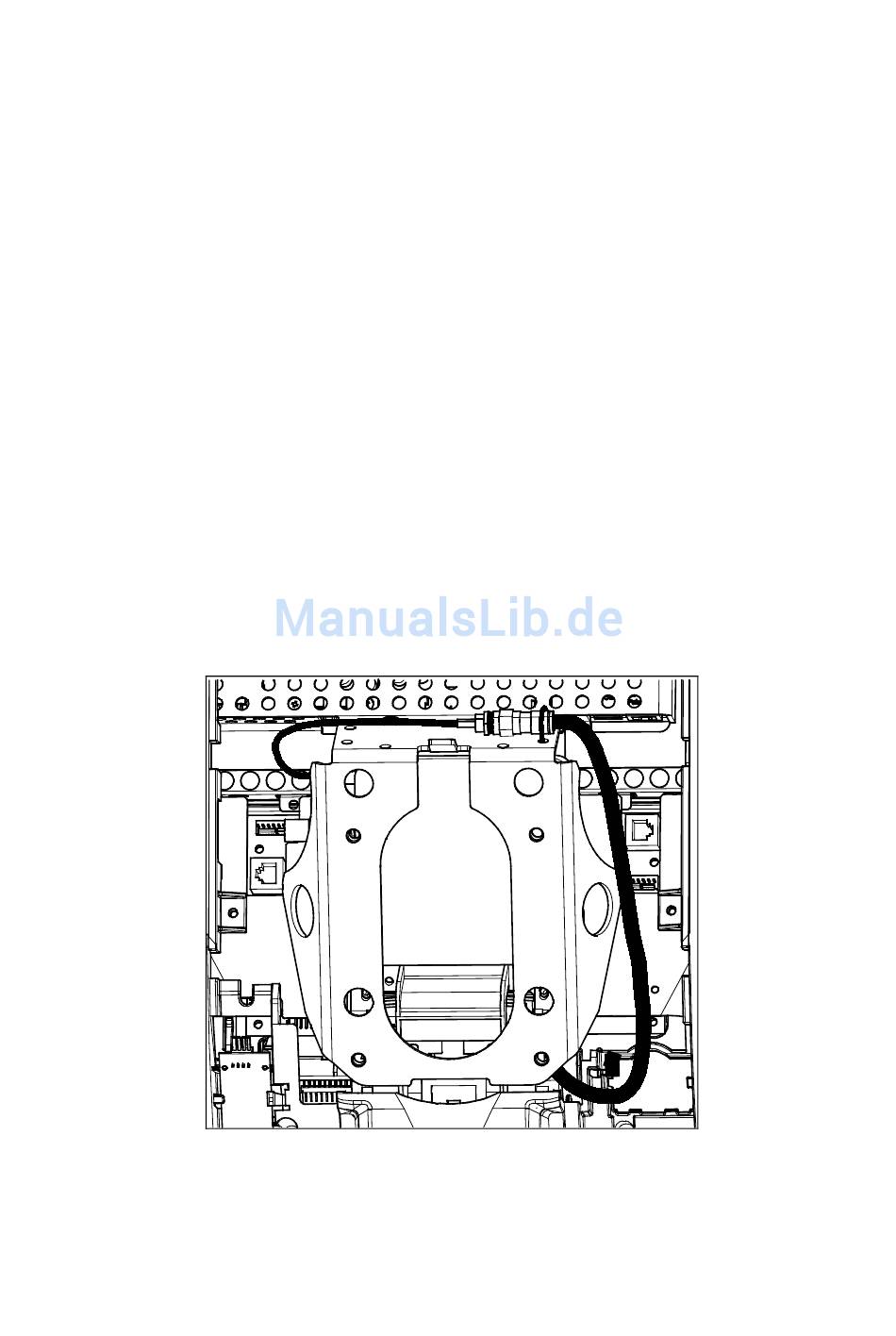

Die folgende Abbildung zeigt, wie das Kabel nach der
Verlegung positioniert werden muss.
Abbildung 25: Anschließen des Fernsehkabels
Wichtig: Installieren Sie im folgenden Schritt das Kabel mit
einem Drehmomentschlüssel, ohne dabei 0,9 Nm (8 lb-in)
Drehmoment zu übersteigen. Wenn Sie keinen
Drehmomentschlüssel zur Verfügung haben, installieren Sie
das Kabel mit einem normalen Schraubenschlüssel und ziehen
Sie es mit einer
-Drehung fest an. Sie können an der
¹₄
Innenmutter auch einen Schraubenschlüssel verwenden, um
die Verschraubung festzuziehen.
am Empfängerkabel und ziehen Sie die beiden Anschlüsse
mithilfe zweier ⁷₁₆-Zoll-Maulschlüssel gut fest.
Positionieren Sie beide Anschlüsse über der oberen
rechten Ecke der hinteren Abdeckung.
Anschlüsse sicher an der Oberseite der hinteren
Abdeckung zu befestigen. Führen Sie den Kabelbilder
durch die zwei kleinen Löcher neben der oberen rechten
Ecke der hinteren Abdeckung, wickeln Sie sie
anschließend um die Anschlüsse und ziehen Sie sie sicher
fest. Schneiden Sie das überstehende Ende des
Kabelbinders ab und entfernen Sie es.
