Precor P80-console Betriebs Und Installationsanleitung Seite 105

Montage des EFX
13. Bringen Sie die mittlere Basisabdeckung aus Kunststoff
14. Setzen Sie die Lift-Abdeckung, die in Schritt 1 entfernt
Anbringung des mittleren Säulenabdeckungsträgers am
Rahmen:
Hinweis: Prüfen Sie, ob die Befestigungselemente an der
Basis locker sind, bevor Sie die Befestigungselemente für den
mittleren Konsolenträger anbringen.
1.
wieder an und schrauben Sie die vier Rundkopfschrauben,
die Sie zusammen mit der Abdeckung entfernt hatten,
wieder an. Die Schrauben vollständig festziehen.
wurde, wieder auf.

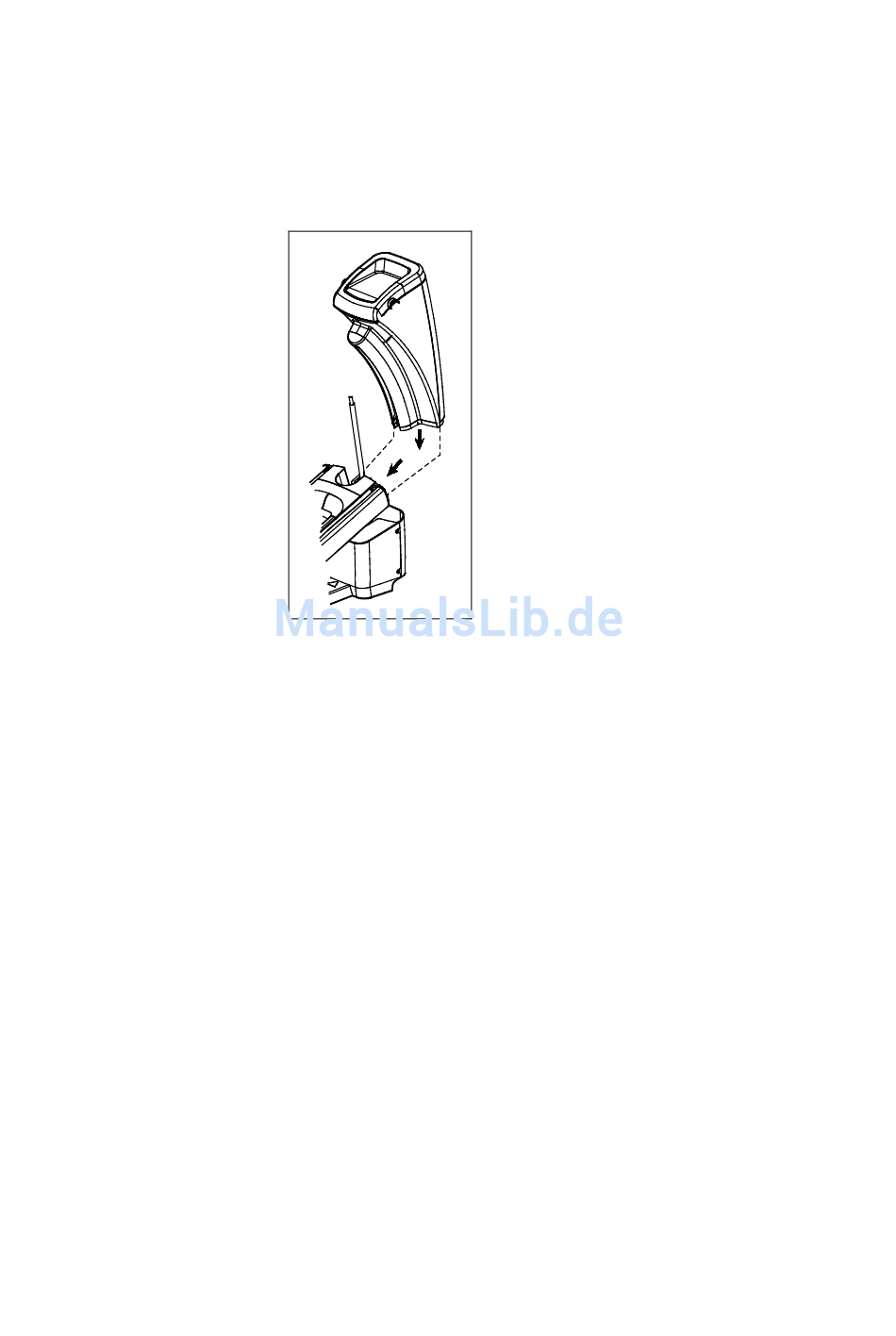

Abbildung 7: Wiedereinsetzen der Lift-Abdeckung
Während die zweite Person den mittleren Säulenträger
hält, richten Sie die inneren Befestigungswinkel an den
vertikalen Trägern aus.
23
