Die Konsole installieren
Abschließen der Installation der Konsole
(P80)
Wichtig: Um für das Anbringen der Rückenabdeckung der
Konsole ausreichend Platz zu haben, müssen Sie die
Halteklammer, die das obere Ende der Haltegriffe festhält, lösen.
Die Abdeckung kann bei nicht gelöster Halteklammer brechen.
Mit einem
Halteklammer um zwei bis drei Umdrehungen lösen.

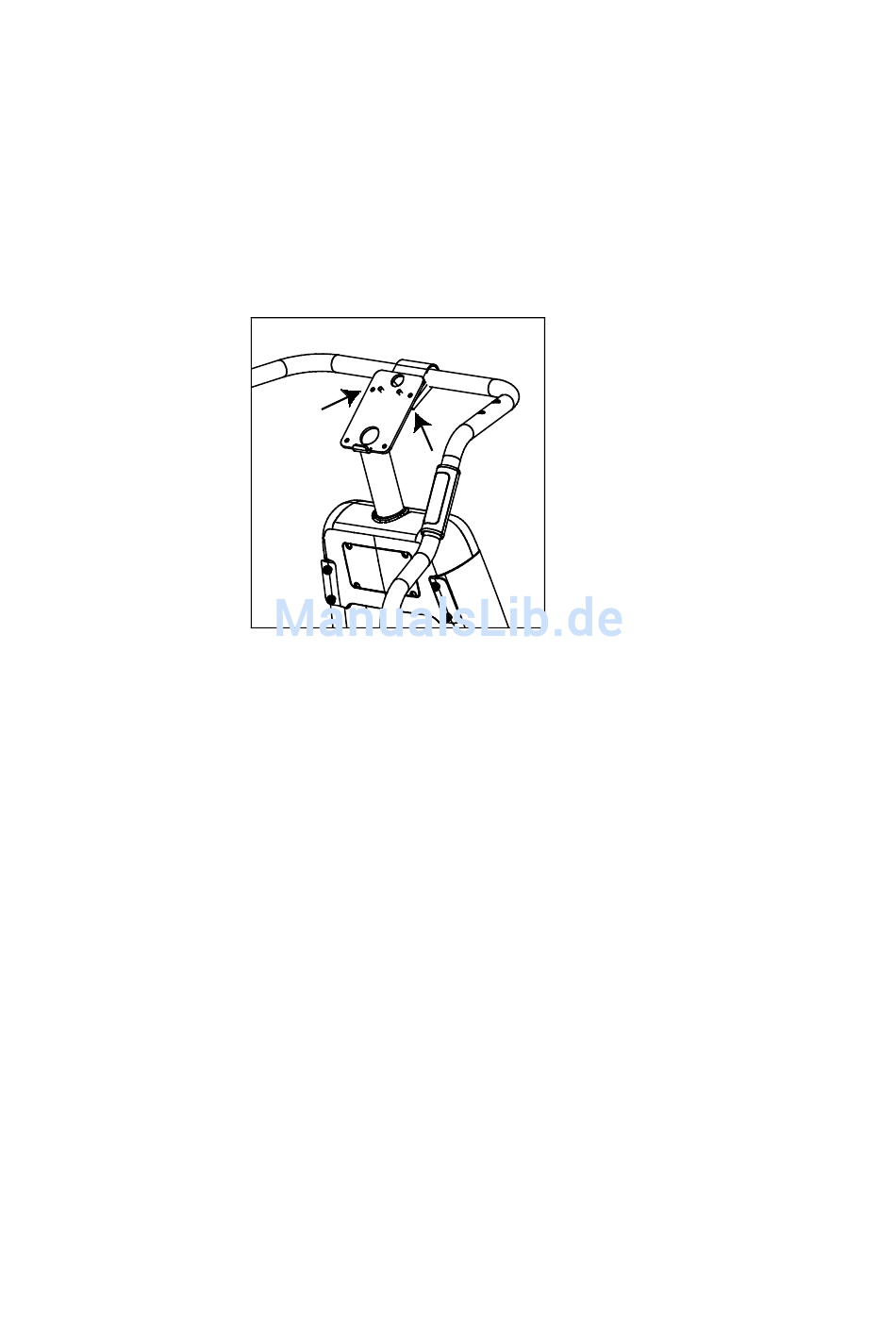

Abbildung 29: Lage der Schrauben auf dem Haltegriffbügel
Prüfen Sie nochmal genau die von Ihnen gemachten
Anschlüsse, bevor Sie die Installation abschließen. Achten Sie
darauf, dass alle Kabel vollständig und fest angeschlossen
sind und dass alle nicht benötigten Kabel richtig
zusammengebunden sind.
Die Installation abschließen:
1.
2. Neigen Sie das Bedienpult nach hinten (zu Ihnen hin), bis
3. Stecken Sie die vier ⁵₈"-Senkschrauben durch die Löcher
4. Richten Sie die beiden kleinen Nasen oben auf der
5. Die restlichen Nasen der Rückabdeckung in die
-Zoll-Inbusschlüssel die beiden Inbusschrauben der
³₁₆
Verstauen Sie nicht benötigte Kabellänge im Halsrohr.
die Nase auf der oberen Kante der Stützschale entlang der
oberen Kante der Konsolenhalterung gleitet und die
Schraubenlöcher genau ausgerichtet sind.
der Konsolenhalterung und führen Sie sie in die
Stützschale der Konsole ein. Ziehen Sie die Schrauben
mithilfe eines ⁵₃₂"-Inbusschlüssels etwas fest.
Rückabdeckung mit den Schlitzen am oberen Ende der
Öffnung in dem Konsolengehäuse aus. Die Nasen in die
Schlitze stecken.
dazugehörigen Schlitze des Konsolengehäuses stecken.
