Montage und Instandhaltung von Elliptical Fitness Crosstrainers: EFX 883 / 833
Anschließen des Herzfrequenzsensorkabels
Das Herzfrequenzsensorkabel wird durch die ausgeschnittene
Öffnung in der oberen linken Ecke der hinteren Abdeckung
und anschließend herunter zu der kleinen Leiterplatte im
unteren linken Teil der Konsole geführt. Die folgende
Abbildung zeigt, wie das Kabel nach der Verlegung aussehen
sollte.

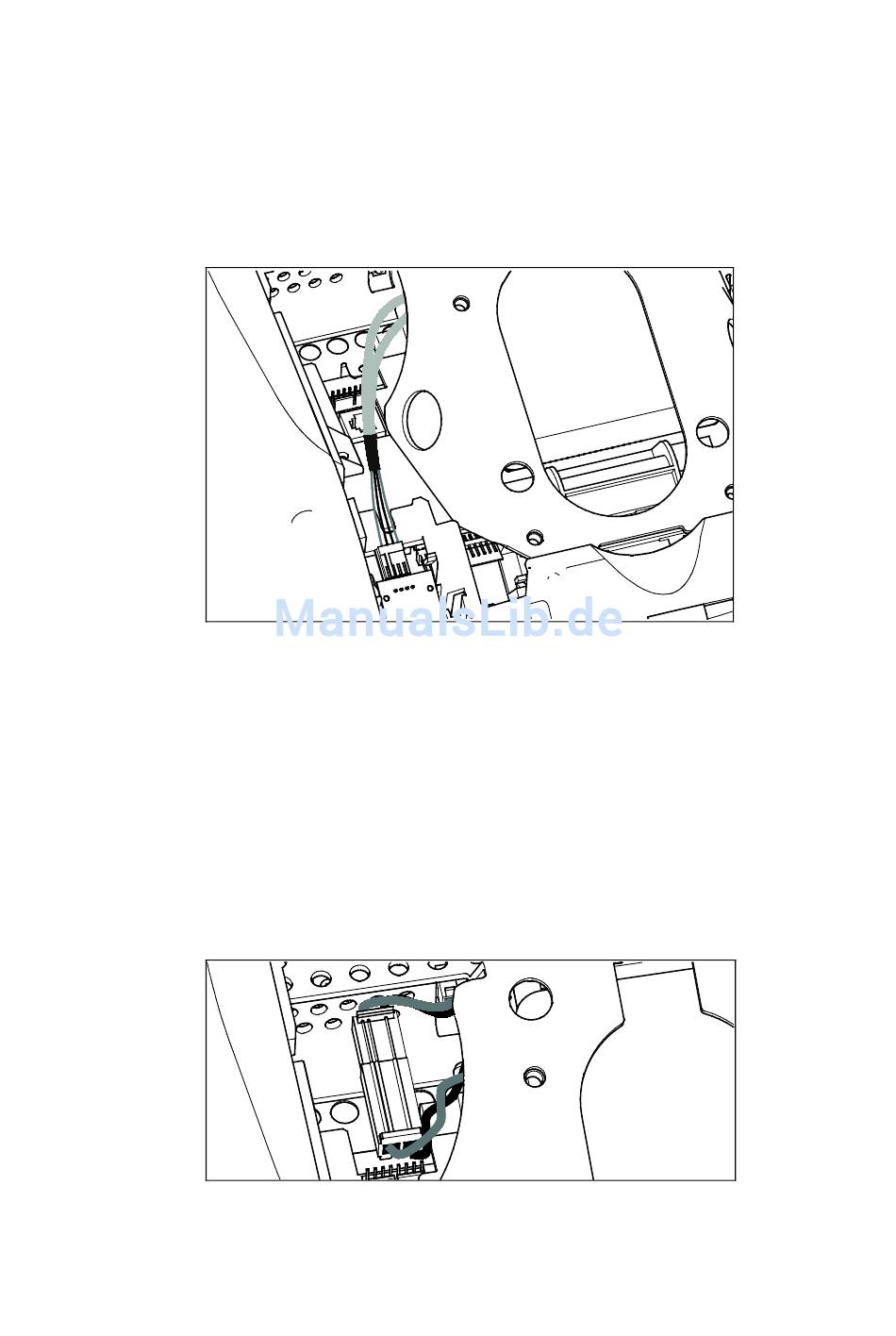

Abbildung 27: Anschließen des Herzfrequenzkabels
Anschließen des Netzkabels
Ein Stromverteilerkabel versorgt den Empfänger und die
Anzeige mit Strom. Schließen Sie das Netzkabel an, indem Sie
es durch die ausgeschnittene Öffnung in der oberen linken
Ecke der hinteren Abdeckung führen und es in diesen Adapter
einstecken.
Die folgende Abbildung zeigt, wie das Kabel nach der
Verlegung aussehen sollte.
Abbildung 28: Anschließen des Netzkabels
