40
Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833
In der folgenden Abbildung sind die richtigen Positionen für
beide Kabel dargestellt.
ACHTUNG: Wenn Sie das Basiseinheit-Datenkabel an die falsche
Buchse anschließen, wird das Gerät nicht funktionieren.

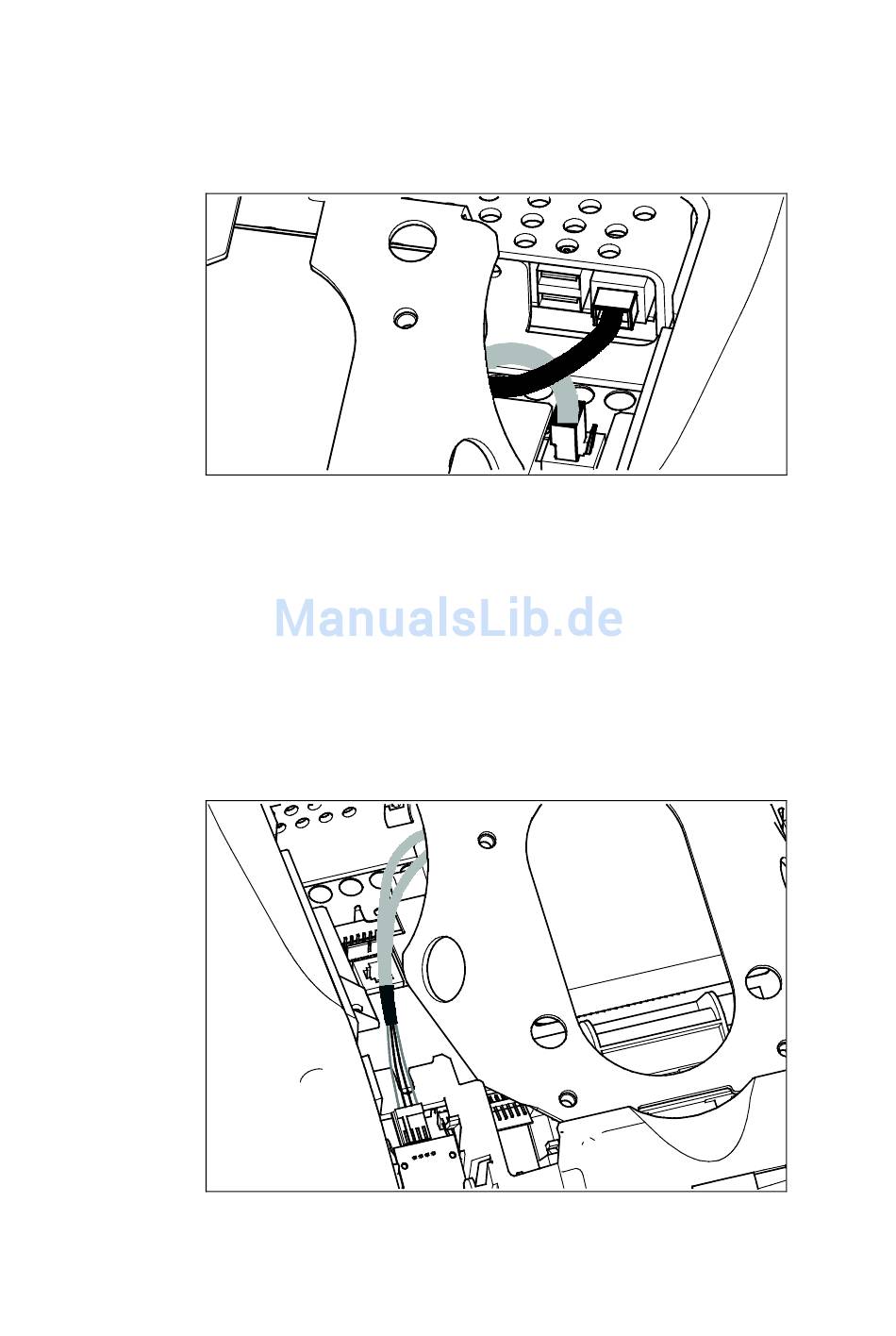

Abbildung 26: Anschließen der Ethernet- und
Basiseinheit-Datenkabel
Anschließen des Herzfrequenzsensorkabels
Das Herzfrequenzsensorkabel wird durch die ausgeschnittene
Öffnung in der oberen linken Ecke der hinteren Abdeckung
und anschließend herunter zu der kleinen Leiterplatte im
unteren linken Teil der Konsole geführt. Die folgende
Abbildung zeigt, wie das Kabel nach der Verlegung aussehen
sollte.
Abbildung 27: Anschließen des Herzfrequenzkabels
