Montage des EFX
7. Schieben Sie eines der Kabel, das Sie installieren möchten,
8. Ziehen Sie das Kabelende durch die Öffnung knapp hinter
9. Nehmen Sie sich das gerasterte Ende des modularen
10. Schieben Sie die Schnelltrennungsklemme am
11. Stecken Sie das Kabel, wie in der folgenden Abbildung
durch den vertikalen Träger nach unten, dann längs der
Innenseite der Fußstütze und durch das mittlere
Rahmenelement zurück. Wiederholen Sie diesen Schritt,
um die anderen Kabel zu positionieren. Die folgende
Abbildung zeigt den allgemeinen Kabelverlauf.

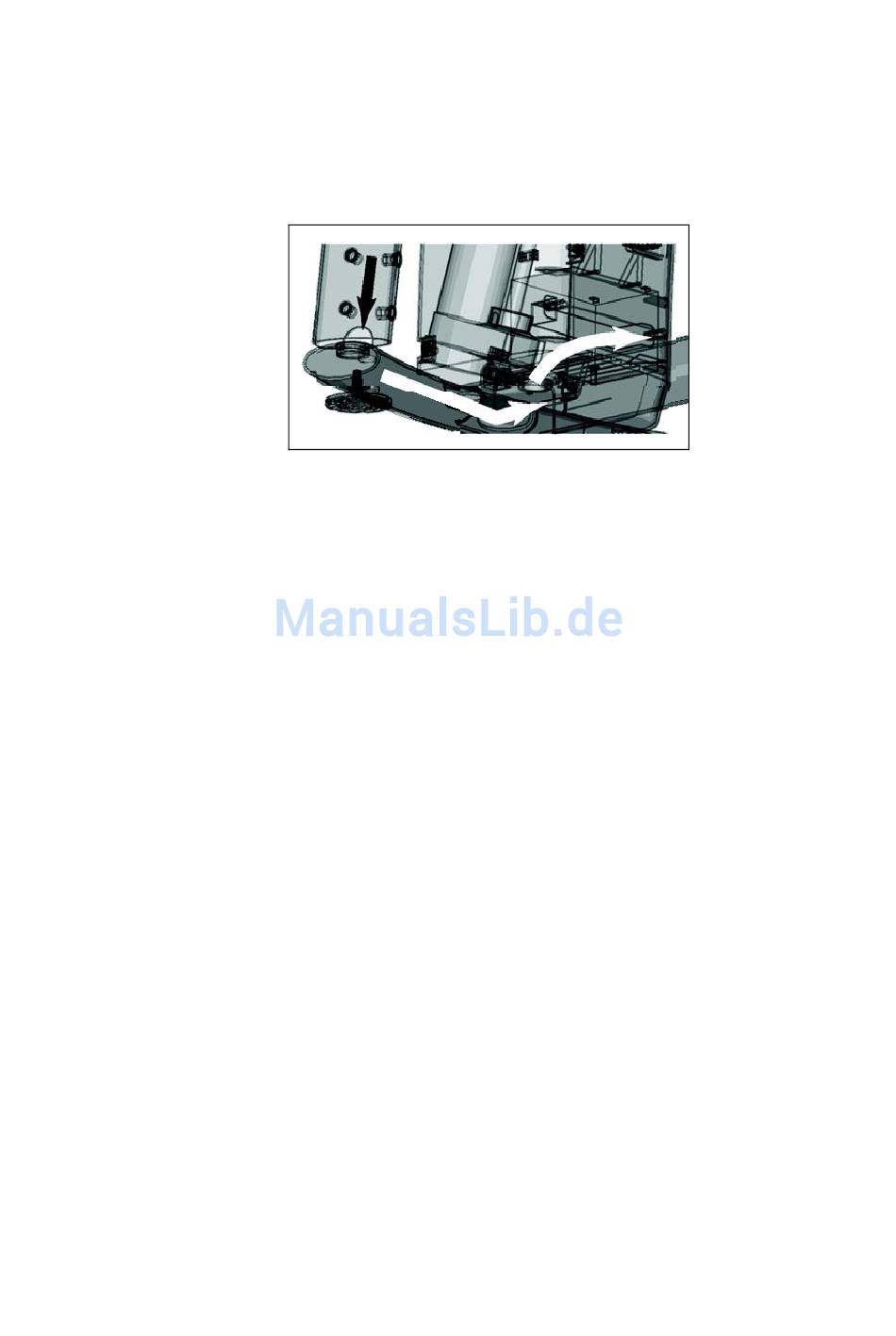

Abbildung 5: EFX Kabelverlauf
dem Lift-Motor nach oben (s. Abb. oben).
Kopplers vor. Lassen Sie dieses Ende des Kopplers in die
quadratische Öffnung des Buchsenfelds einrasten.
Erdungskabel des Netzkabels über die Erdungsklemme
am Geräterahmen.
und Tabelle dargestellt, in den passenden Anschluss in
der Basiseinheit des EFX.
