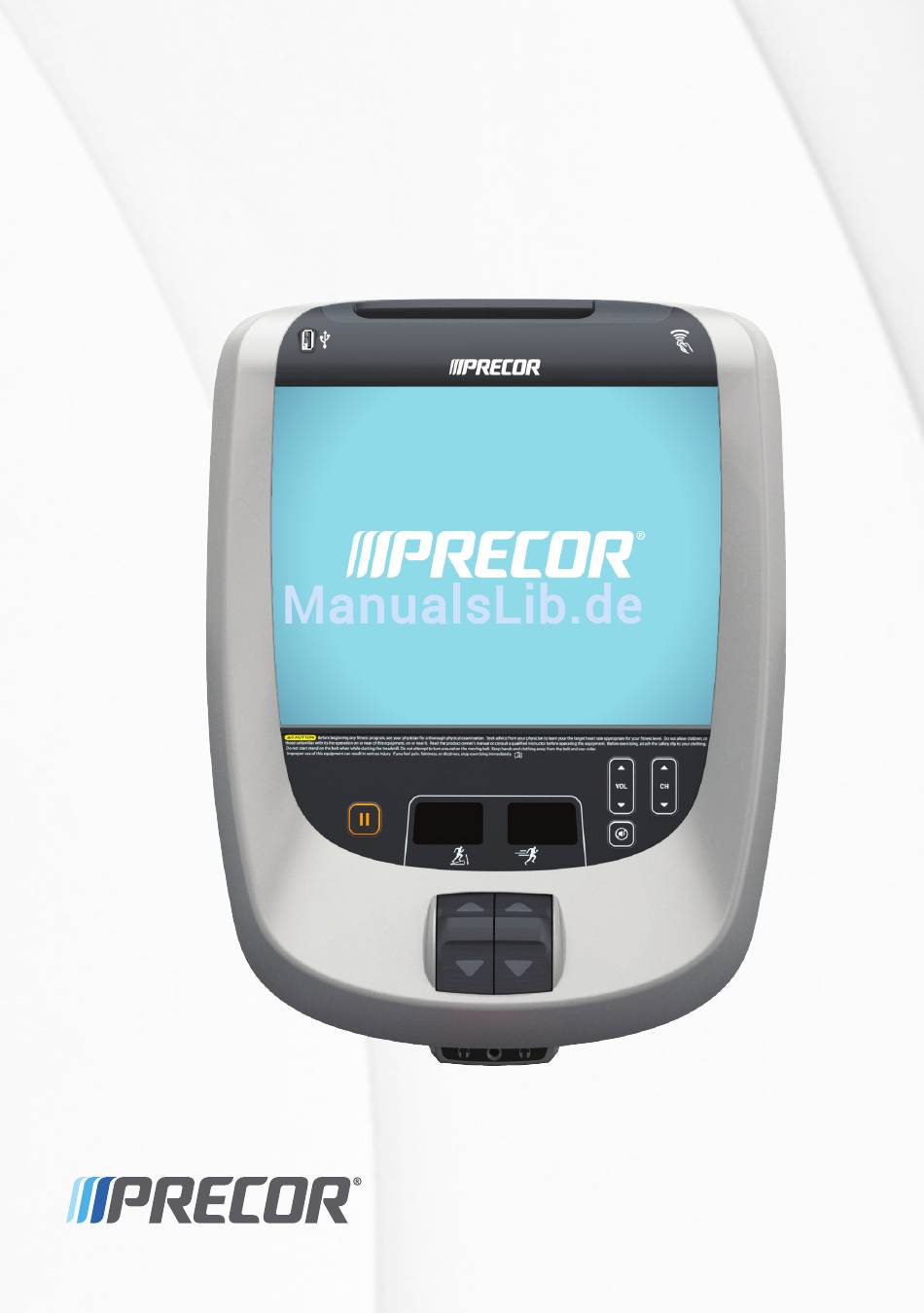

  • Seite 1 Betrieb und Instandhaltung der P80-Konsole...

  • Seite 4: Markenhinweis

    Editions-Information BETRIEB UND INSTANDHALTUNG DER P80-KONSOLE P/N 301407-545 rev E Copyright © March 2013 Precor Incorporated. Alle Rechte vorbehalten. Änderungen der Spezifikationen vorbehalten. Dieses Dokument bezieht sich auf Preva Version 3.0 und die P80-Konsole-Softwareversion 3.0. Markenhinweis Precor, AMT, EFX und Preva sind eingetragene Warenzeichen von Precor Incorporated.

  • Seite 5: Urheberrecht Und Geistiges Eigentum

    Erwägung zieht, wird hiermit im Voraus darauf hingewiesen, dass Precor die Verletzung der Eigentumsrechte von Precor als schwerwiegende Angelegenheit betrachtet. Precor wird in aller Schärfe gegen die nicht autorisierte Verwendung seiner Eigentumsrechte vorgehen. Precor Incorporated 20031 142nd Ave NE, P.O. Box 7202...

  • Seite 7: Sicherheitsanweisungen

    Hinweis: Dieses Produkt ist für kommerzielle Zwecke bestimmt. Dieses Gerät (im Folgenden als die Konsole bezeichnet) ist zum Versand zusammen mit einem neuen Precor-Trainingsgerät (im Folgenden als die Basiseinheit bezeichnet) vorgesehen. Es wurde nicht für den getrennten Verkauf verpackt. WARN-...

  • Seite 8: Sicherheitsvorkehrungen

    Betrieb und Instandhaltung der P80-Konsole Sicherheitsvorkehrungen Beim Gebrauch dieses Geräts stets alle erforderlichen Sicherheitsanweisungen beachten, um die Verletzungs- und Brandgefahr sowie Beschädigungen zu reduzieren. In anderen Abschnitten dieses Handbuchs finden Sie weitere Einzelheiten zu den Sicherheitsfunktionen. Lesen Sie diese Abschnitte und beachten Sie alle Sicherheitshinweise. Diese Vorsichtsmaßnahmen umfassen: Vor Installation und Betrieb des Geräts alle Anweisungen ...
  • Seite 9 Wichtige Sicherheitsanweisungen  Verwenden Sie den mit dem Gerät mitgelieferten Stromadapter. Stecken Sie den Stromadapter in eine entsprechend geerdete Steckdose (wie auf dem Gerät angegeben). Beim Montieren und Demontieren der Geräte ist Vorsicht  geboten. Für Laufbänder: Die Tipp- und Surf-Funktionen dürfen nur ...
  • Seite 10 Betrieb und Instandhaltung der P80-Konsole ABSTÄNDE – Die unten genannten Empfehlungen für  Mindestabstände basieren auf einer Kombination der freiwilligen ASTM-Standards (U.S.A.) und den EN-Regelungen (Europa) vom 1. Oktober 2012 für Zugang, Umgehung und Notabstieg: Laufbänder – mindestens 0,5 m (19,7 in.) auf beiden ...
  • Seite 11 Gewichtsobergrenze von 160 kg. Verwenden Sie das Gerät nur für den dafür vorgesehenen  Zweck (wie in dieser Betriebsanleitung beschrieben). Zusätzliche Befestigungselemente, die nicht von Precor empfohlen wurden, sollten nicht verwendet werden. Solche Elemente können Verletzungen verursachen. ...

  • Seite 12: Vorschriftsmäßige Entsorgung Gefährlicher Materialien

    Diese Batterien dürfen nicht im Hausmüll entsorgt werden. Bitte beachten Sie dazu auch die jeweilige Gesetzgebung in Ihrem Land. Wenn Sie die Entsorgung Ihres Geräts beabsichtigen, informieren Sie sich beim Precor-Kundendienst für kommerzielle Produkte (Precor Commercial Products Customer Support) über das Entfernen der Batterie. Siehe Service anfordern.

  • Seite 13: Produktrecycling Und Entsorgung

    Wichtige Sicherheitsanweisungen Produktrecycling und Entsorgung Dieses Gerät muss gemäß geltenden Vorschriften recycelt oder entsorgt werden. EG-weit geltende Informationen zur Rückgabe und zum Recycling von gebrauchten Geräten sind den mit der EG-Richtlinie 2002/96/EC für die Beseitigung von Elektronikabfall (WEEE) konformen Produktetiketten zu entnehmen.

  • Seite 14: Aufsichtsbehördliche Hinweise Für Das Rfid-Modul

    Betrieb und Instandhaltung der P80-Konsole Aufsichtsbehördliche Hinweise für das RFID-Modul Dieses Gerät kann, wenn es mit einem wie in diesem Dokument beschriebenen Bedienpult ausgestattet ist, ein Modul für die Funkfrequenzidentifikation (RFID) enthalten. Das RFID-Modul wurde für den Betrieb bei Temperaturen von -20°C bis 85°C (-4°F bis 185°F) zertifiziert.

  • Seite 15: Industry Canada

    Wichtige Sicherheitsanweisungen Industry Canada This device complies with RSS-210:2007 of the Spectrum Management & Telecommunications Radio Standards Specification. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

  • Seite 16: Aufsichtsbehördliche Hinweise Für Herz-Kreislauf-Trainingsgeräte

    Aufsichtsbehördliche Hinweise für Herz-Kreislauf-Trainingsgeräte Die aufsichtsbehördlichen Informationen in diesem Abschnitt gelten für das Fitnessgerät und die Konsole. Sicherheitszulassungen für Herz-Kreislauf-Geräte Das Precor-Gerät wurde geprüft und erfüllt die Anforderungen der folgenden geltenden Sicherheitsnormen. Gerät für Herz-Kreislauf-Training: CAN/CSA, IEC, EN 60335-1 (Sicherheit elektrischer ...
  • Seite 17 Wichtige Sicherheitsanweisungen Industry Canada This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. ATTENTION: Haute Tension Débranchez avant de réparer Anwendung in Europa Für die folgenden Richtlinien wird CE-Konformität beansprucht: ...

  • Seite 18: Elektrische Empfehlungen: 120- Und 240-V-Laufbänder

    Geräte eingehalten werden. Verwenden Sie das mitgelieferte Netzkabel, das den jeweiligen lokalen Vorschriften und Geräteanforderungen entspricht. Laufbänder von Precor müssen an eine isolierte 20-Ampere Abzweigleitung angeschlossen werden, die nur von einem Personal Viewing Screen (PVS) verwendet werden kann. Wenden Sie sich an Ihren autorisierten Precor-Händler, falls Sie weitere Hilfe bei den Stromanschlüssen benötigen.

  • Seite 19: Elektrische Empfehlungen: Alle Geräte Außer Laufbänder

    Service anfordern Versuchen Sie nicht, außer für Instandhaltungsmaßnahmen, das Gerät zu warten. Fehlen Komponenten, wenden Sie sich an Ihren Precor-Kundendienst. Für weitere Informationen zu Telefonnummern des Kundendienstes oder für eine Liste der von Precor autorisierten Servicezentren besuchen Sie unsere Website http://www.precor.com.
  • Seite 20 Betrieb und Instandhaltung der P80-Konsole...

  • Seite 21: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Sicherheitsanweisungen ..........5 Sicherheitsvorkehrungen ..............6 Vorschriftsmäßige Entsorgung gefährlicher Materialien ..10 Produktrecycling und Entsorgung ............ 11 Aufsichtsbehördliche Hinweise für das RFID-Modul ....12 Aufsichtsbehördliche Hinweise für Herz-Kreislauf-Trainingsgeräte ..........14 Elektrische Empfehlungen: 120- und 240-V-Laufbänder ..16 Elektrische Empfehlungen: Alle Geräte außer Laufbänder ..17 Service anfordern .................
  • Seite 22 Betrieb und Instandhaltung der P80-Konsole Wartung ................... 67 Reinigung von Konsole und Bildschirm ........67 Wechseln des Riemens (nur neuere AMT-Modelle) ....68...

  • Seite 23: Erste Schritte

    Kapitel Erste Schritte Die P80-Konsole ermöglicht es Administratoren und Nutzern, Standardeinstellungen entsprechend den konkreten Bedürfnissen festzulegen. Dazu unterstützt die Konsole Einstellungen für verschiedene Benutzerklassen, abhängig von deren Administratorrechten. Als Gastbenutzer trainiert man auf einem Gerät, ohne  sich mit einem Preva-Konto anzumelden oder ein neues Konto zu erstellen.

  • Seite 24: Die Bestandteile Der Konsole

    Betrieb und Instandhaltung der P80-Konsole Die Bestandteile der Konsole Die folgende Abbildung informiert Sie über die Konsolentasten. Anzahl und Wirkungsweise der einzelnen Konsolentasten können je nach Gerätetyp geringfügig abweichen. Abbildung 4: Tasten der P80-Konsole Tabelle 1. Tastenbeschreibungen für die P80-Konsole Nummer Tastenname Details Pause...

  • Seite 25: Verwendung Des Laufband-Sicherheitsclips

    Erste Schritte Verwendung des Laufband-Sicherheitsclips Das Laufband verfügt über zwei verschiedene Stopp-Funktionen, die folgendermaßen funktionieren: Wenn der Nutzer… Dann reagiert der und die Konsole… Laufbandriemen folgendermaßen: an der am bleibt langsam zeigt die Meldung ZUM Sicherheitsclip stehen. SCHALTER-RESET angebrachten DRUECKEN an. Auf Schnur zieht und den manchen Neustartschalter...
  • Seite 26 Betrieb und Instandhaltung der P80-Konsole Wenn der Neustart während der Übung ausgelöst wird, führen Sie die folgenden Schritte aus: Bringen Sie bei Bedarf den Sicherheitsclip wieder an. 2. Drücken Sie den Neustartschalter bis zum Klicken nach unten, wodurch er in seine Normalstellung zurückkehrt. Hinweis: Beim Auslösen des Neustartschalters werden alle Informationen zum aktuellen Training gelöscht.

  • Seite 27: Laufbandfunktion Auto Stop™ (Automatikstopp)

    Laufbandfunktion Auto Stop™ (Automatikstopp) Wichtig: Die Standardeinstellung für diese Funktion ist EIN. Ein Administrator kann diese Funktion in den Systemeinstellungen abschalten. Precor empfiehlt jedoch, die Einstellung EIN beizubehalten. Die Funktion Auto Stop™ (Automatikstopp) bewirkt das allmähliche Anhalten des Laufbands, wenn es nicht verwendet wird.
  • Seite 28 Betrieb und Instandhaltung der P80-Konsole...

  • Seite 29: Konfigurieren Der Systemeinstellungen

    Kapitel Konfigurieren der Systemeinstellungen Im Systemmodus können Sie die Einstellungen so konfigurieren, wie sie für Ihre Benutzer und Ihre Einrichtung optimal sind. Das System-Menü ist nur für Administratoren und registrierte Servicetechniker sichtbar. An diesen Einstellungen vorgenommene Änderungen werden im Fitnessgerät gespeichert. Wichtig: Zum Zugriff auf diese Einstellungen wird ein spezieller Code benötigt.
  • Seite 30 Betrieb und Instandhaltung der P80-Konsole 2. Während Sie Pause gedrückt halten, drücken Sie jede der folgenden Tasten einmal in der dargestellten Reihenfolge. Mit Bezug auf das nachstehende Diagramm drücken Sie: 1 2 3 4 Kanal nach oben Lautstärke leiser Lautstärke lauter Kanal nach unten Abbildung 8: Sicherheitscode für Einstellungen 3.

  • Seite 31: Info

    Konfigurieren der Systemeinstellungen Info Die Systeminformationen bieten grundlegende Angaben wie Modellbezeichnung und Seriennummer des Geräts. Die meisten dieser Angaben dienen lediglich Informationszwecken und können nicht geändert werden. So zeigen Sie die Systeminformationen an: Zum Anzeigen der Geräteeinstellungen benötigen Sie den Administratorcode und das zugehörige Passwort.
  • Seite 32 Liste der erfolgten Software-Updates an. Wird bei jedem Software-Upgrade automatisch aktualisiert. ETag-Prüfungsintervall Diese Einstellung kann Im Speicher der nur durch Konsole gespeichert. Precor-Servicetechniker geändert werden. Heartbeat-Intervall Diese Einstellung kann Bestimmt, wie oft die nur durch Konsole mit dem Precor-Servicetechniker Server geändert werden.

  • Seite 33: Gerätenutzung

    Konfigurieren der Systemeinstellungen Einstellung Zugriff Details Maschinentyp Admin./Techn.: Gerätetyp. Anzeigen Gerätenutzung Die Gerätenutzungseinstellungen bieten Informationen sowohl zur individuellen Nutzung als auch zur Gerätegesamtnutzung. Diese Informationen und Einstellungen sind nur Administratoren und registrierten Kundendiensttechnikern zugänglich. So zeigen Sie die Nutzungseinstellungen an: Zum Anzeigen der Geräteeinstellungen benötigen Sie den Administratorcode und das zugehörige Passwort.

  • Seite 34: Systemeinstellungen

    TV-Einstellungen  Trainingsgrenzen  Einstellungen verwalten  Precor empfiehlt, dass Sie die P80-Konsolen in Ihrer Einrichtung durch Freigeben von Einstellungsdateien konfigurieren. Konfigurieren Sie eine P80-Konsole für jeden Fitnessgerätetyp von Hand. Konfigurieren Sie beispielsweise eine Laufbandkonsole, eine EFX-Konsole, eine AMT-Konsole usw.

  • Seite 35: Konnektivität

    Konfigurieren der Systemeinstellungen Konnektivität Zur Konfiguration Ihrer Audio-, Video- und Netzwerkinfrastruktur ist Fachwissen erforderlich. Precor empfiehlt daher, dass diese Infrastruktur unter Hinzuziehung eines qualifizierten Fachmanns eingerichtet wird. Diese Einstellung bietet folgende Informationen: Netzwerktyp  Konfiguration   Status IP-Adresse ...

  • Seite 36: Tv-Einstellungen

    Betrieb und Instandhaltung der P80-Konsole Anzeige Über die Anzeigeeinstellungen können Sie die Einstellungen für Sprache und Zeitzone in Ihrer Einrichtung anpassen. So zeigen Sie die Anzeigeeinstellungen an und ändern sie: Zum Anzeigen der Geräteeinstellungen benötigen Sie den Administratorcode und das zugehörige Passwort. 2.
  • Seite 37 TV-Kanalkonfigurationen für die P80-Konsole einzurichten. Sie können nach verfügbaren Kanälen suchen oder Kanäle manuell hinzufügen. Precor empfiehlt dass Sie P80-Konsolen in Ihrem Studio druch Freigabe von Einstellungsdateien konfigurieren. Konfigurieren Sie je eine P80-Konsole pro Gerätetyp mit der Hand, z. B. eine EFX-Konsole, eine AMT-Konsole, usw.
  • Seite 38 Betrieb und Instandhaltung der P80-Konsole So löschen Sie einen Kanal aus der Kanalanleitung: Drücken Sie auf dem Bildschirm KANALANLEITUNG auf den Eintrag für den Kanal, den Sie löschen möchten. 2. Drücken Sie die Taste Löschen, die neben dem Eintrag angezeigt wird. 3.

  • Seite 39: Bearbeiten Der Datei Zum Exportieren/Importieren Von Kanälen

    6. Drücken Sie auf Auf USB exportieren. Die Datei channel-list.ini wird auf Ihrem USB-Eingang im Ordner /precor gespeichert. 7. Trennen Sie das USB-Laufwerk von der Konsole und schließen Sie es an Ihren Computer an. So bearbeiten Sie die Datei und laden sie erneut: Hinweis: Sie benötigen ein UTF-8-fähiges Editor-Programm,...
  • Seite 40 Betrieb und Instandhaltung der P80-Konsole 3. Trennen Sie das USB-Laufwerk vom Computer und schließen Sie es erneut an dieselbe Konsole an, die Sie für den ersten Export verwendet haben. 4. Drücken Sie im Systemeinstellungsmenü auf TV-Einstellungen und dann auf Kanalnamen exportieren/importieren.
  • Seite 41 Konfigurieren der Systemeinstellungen So ändern Sie die Einstellungen für die Trainingsgrenzen: Zum Anzeigen der Geräteeinstellungen benötigen Sie den Administratorcode und das zugehörige Passwort. 2. Drücken Sie auf Systemeinstellungen und dann auf Trainingsgrenzen. Tabelle 7. Trainingsgrenzen-Einstellungen Einstellungsname Einstellungsoption Standardwert Maximale Geben Sie mithilfe der 60 Minuten Trainingsdauer Bildschirmtastatur die...

  • Seite 42: Einstellungen Verwalten

    Ihre angepassten Geräteeinstellungen auf ein USB-Laufwerk zu speichern oder um neue Softwareupdates von einem USB-Laufwerk zu importieren. Precor empfiehlt, dass Sie die P80-Konsolen in Ihrer Einrichtung durch Freigeben von Einstellungsdateien konfigurieren. Die einfachste Möglichkeit besteht darin, eine P80-Konsole für jeden Fitnessgerätetyp von Hand zu konfigurieren.

  • Seite 43: Neuen Benutzern Die P80-Konsole Vorstellen

    Kapitel Neuen Benutzern die P80-Konsole vorstellen Die P80-Konsole bietet übersichtliche optische Anzeigen sowie einen Touchscreen, der zur Erkundung der verschiedenen Programme einlädt. Zahlreiche voreingestellte Trainingsprogramme helfen den Benutzern, ihre ganz individuellen Fitnessziele zu erreichen, und die Konsolentasten und robusten Bewegungssteuerelemente sind gut verständlich und einfach zu bedienen.

  • Seite 44: Ändern Der Standardsprache

    Betrieb und Instandhaltung der P80-Konsole Ändern der Standardsprache Der Begrüßungsbildschirm wird in einer für Ihre Region ausgewählten Standardsprache angezeigt. So ändern Sie die Standardsprache vor dem Starten des Trainings: Drücken Sie auf dem Begrüßungsbildschirm auf das Sprachsymbol. Abbildung 9: Sprachsymbol 2.
  • Seite 45 Neuen Benutzern die P80-Konsole vorstellen  Es dauert einige aufeinanderfolgende Herzschläge (15-20 Sekunden), bis Ihre Herzfrequenz erkannt wird. Üben Sie bei Ergreifen der Sensoren keinen übermäßigen  Druck aus. Achten Sie auf einen lockeren, den Sensor umschließenden Griff. Werden die Haltegriffe zu fest umklammert, kann das den Messwert beeinträchtigen.

  • Seite 46: Verwendung Eines Brustgurtsenders

    Betrieb und Instandhaltung der P80-Konsole Verwendung eines Brustgurtsenders WARNUNG Die vom Brustgurtsender (oder Herzfrequenzgurt) verwendeten Signale können Herzschrittmacher oder andere implantierte Geräte stören. Befragen Sie Ihren Arzt oder den Hersteller des Brustgurtsenders bzw. des implantierten Geräts, bevor Sie den Brustgurtsender verwenden.

  • Seite 47: Verwendung Der Verschiedenen Bildschirmansichten

    Neuen Benutzern die P80-Konsole vorstellen Verwendung der verschiedenen Bildschirmansichten Wichtig: Einige Preva-Funktionen stehen nur Preva-Abonnenten zur Verfügung. Wenden Sie sich an Precor, um Ihr Abonnement zu aktualisieren. Mit der Taste Anzeigen können Sie jederzeit das Aussehen des Anzeigebildschirms und die darin präsentierten Informationen ändern.

  • Seite 48: Ändern Der Bildschirmansichten

    Betrieb und Instandhaltung der P80-Konsole Ändern der Bildschirmansichten Die Taste Ansichten erscheint unten rechts im Trainingsbildschirm, wenn das Fenster für den individuellen Fortschritt sichtbar ist. Abbildung 11: Ansichten-Symbol So gelangen Sie zu diesem Fenster: Drücken Sie auf die Taste Quick Start. ...

  • Seite 49: Verwendung Des Trainingsfortschritts-Fensters

    Neuen Benutzern die P80-Konsole vorstellen Verwendung des Trainingsfortschritts-Fensters Verwenden Sie das Fenster Trainingsfortschritt, um Ihr Training individuell einzurichten. Es ist das erste Fenster, das angezeigt wird, sobald Sie eine Trainingseinheit auswählen und auf GO drücken. Wenn Sie sich im Medienfenster befinden, gibt es zwei Möglichkeiten, zum Trainingsfortschrittsfenster zurückzukehren.

  • Seite 50: Verwendung Des Medienfensters

    Betrieb und Instandhaltung der P80-Konsole Verwendung des Medienfensters Das Medienfenster „Wird jetzt abgespielt“ zeigt verfügbare Medienquellen an. Wählen Sie eine Medienquelle wie TV oder iPod aus und verwenden Sie dann die Audio-Abspielfunktion, um das entsprechende Medium abzuspielen, während Sie in Preva Net navigieren. So wählen Sie eine Medienquelle aus: Drücken Sie im Trainingsfortschrittsfenster auf das Symbol Medien oder verschieben Sie den rechten Rand...

  • Seite 51: Verwendung Des Preva Net-Fensters

    Neuen Benutzern die P80-Konsole vorstellen Anschluss und Verwendung des iPod® Sie können über die Konsole Ihren iPod steuern und so Ihre Lieblingsmusik hören. So schließen Sie Ihren iPod an: Setzen Sie den iPod auf den Stecker an der Oberseite der Konsole auf und sichern Sie Ihren iPod in der vorgesehenen Halterung.
  • Seite 52 Internetbrowser-Zugriff. Sie können diese Einstellung in den Systemeinstellungen für Ihre Einrichtung aktivieren oder deaktivieren. Wichtig: Einige Preva-Funktionen stehen nur Preva-Abonnenten zur Verfügung. Wenden Sie sich an Precor, um Ihr Abonnement zu aktualisieren. So öffnen Sie Preva Net: Drücken Sie im Begrüßungsbildschirm auf Trainingseinheiten oder Quick Start, um mit einer Trainingseinheit zu beginnen.

  • Seite 53: Starten Des Trainings

    Kapitel Starten des Trainings VORSICHT: Achten Sie bei Verwendung eines Laufbands darauf, vor Trainingsbeginn den Sicherheitsclip an Ihrer Kleidung zu befestigen. Die P80-Konsole bietet viele unterschiedliche Trainingsmöglichkeiten. Die folgenden Abschnitte erklären die verfügbaren Trainingsarten und die ersten Schritte zu ihrer Verwendung.

  • Seite 54: Starten Einer Angezeigten Trainingseinheit

    Betrieb und Instandhaltung der P80-Konsole Starten einer angezeigten Trainingseinheit In einem Fenster auf dem Begrüßungsbildschirm erscheint ANGEZEIGTE TRAININGSEINHEITEN. Mit ANGEZEIGTE TRAININGSEINHEITEN können Sie Trainingsvorteile der voreingestellten Programme erkunden und Ihr Training abwechslungsreich gestalten. Zum Starten einer angezeigten Trainingseinheit drücken Sie Go im Fenster Angezeigte Trainingseinheit.

  • Seite 55: Beenden Eines Trainings

    Starten des Trainings 4. Während eines Trainings können Sie jederzeit Pause drücken. Nach dem Drücken dieser Taste wird das Training unterbrochen und Sie haben dann die Wahl zum Fortsetzen oder Beenden Ihres Trainings. Zum Fortsetzen Ihres Trainings drücken Sie Fortsetzen. Wenn Sie sich für das Beenden eines Trainings entscheiden, wird in einer Trainingsübersicht Ihr Trainingsstatus für diese Sitzung angezeigt.
  • Seite 56 Betrieb und Instandhaltung der P80-Konsole Trainings, wenn Sie den Status wie Kalorien oder Watt verfolgen. So geben Sie Ihre persönlichen Daten ein: Beginnen Sie das Training, indem Sie Quick Start™ drücken oder ein Trainingsprogramm wählen. Die Trainingsfortschrittsanzeige wird auf dem Bildschirm angezeigt.

  • Seite 57: Einstellen Der Trainingsintensität

    Starten des Trainings Einstellen der Trainingsintensität Zum Einstellen von Steigung, Geschwindigkeit und/oder Widerstand des Geräts können Sie die Bewegungssteuerelemente direkt unter den Konsolentasten verwenden. Abbildung 16: Bewegungssteuerelement Verstellen Sie die Bewegungssteuerelemente aufwärts oder abwärts, um Steigung, Geschwindigkeit oder Widerstand zu ändern.

  • Seite 58: Anzeigen Ihres Trainingsstatus Während Des Trainings

    Betrieb und Instandhaltung der P80-Konsole Anzeigen Ihres Trainingsstatus während des Trainings Die Statusleiste zeigt Statusmessungen an. Sie wird am oberen Bildschirmrand angezeigt. Die in der Statusleiste angezeigten Informationen helfen Ihnen bei der Beurteilung, wie Ihr Körper auf die Trainingssitzung reagiert. Die standardmäßig angezeigten Statusmessungen sind: Gesamtstrecke ...

  • Seite 59: Auswertung Ihres Fitnesstrainings

    Starten des Trainings Auswertung Ihres Fitnesstrainings Diese Informationen sollen Ihnen helfen, Ihr Ergebnis beim Trainingsprogramm Testen Sie Ihre Fitness zu interpretieren. Das Ergebnis für diesen Test wird nach folgender Formel ermittelt: Sauerstoffverbrauch (O ) in ml pro Minute, modifiziert für die maximale Herzfrequenz des Benutzers (220 minus Alter), geteilt durch das Gewicht des Benutzers in Kilogramm.

  • Seite 60: Ihren Benutzern Preva®-Konten Vorstellen

    Betrieb und Instandhaltung der P80-Konsole Ihren Benutzern Preva®-Konten vorstellen Wichtig: Einige Preva-Funktionen stehen nur Preva-Abonnenten zur Verfügung. Wenden Sie sich an Precor, um Ihr Abonnement zu aktualisieren. Erstellen eines Preva-Kontos Preva ist ein individuelles Fitnesserlebnis, das speziell dafür konzipiert wurde, Trainierenden dabei zu helfen, Ihre Ziele zu erreichen.

  • Seite 61: Erstellen Eines Ziels

    Zeichen begrenzt. Erstellen eines Ziels Wichtig: Einige Preva-Funktionen stehen nur Preva-Abonnenten zur Verfügung. Wenden Sie sich an Precor, um Ihr Abonnement zu aktualisieren. Verwenden Sie das Fenster Wochenziel, um ein Trainingsziel festzulegen. Wenn Sie Ihr Ziel einstellen, legen Sie Folgendes fest: Einen Zielwert (Distanz, Dauer oder Kalorien) für jedes...
  • Seite 62 Betrieb und Instandhaltung der P80-Konsole 4. Geben Sie die benötigten Werte für Ihr Fitnessziel ein und drücken Sie dann auf Weiter. Tabelle 15. Zielwerte Ziel Minimal- und Maximalwerte Standard Distanz Maximum – 80 km / 50 Meilen 5 Kilometer/3 Meilen Minimum –...

  • Seite 63: Überwachen Des Fortschritts Ihres Festgelegten Ziels

    Starten des Trainings Überwachen des Fortschritts Ihres festgelegten Ziels Verwenden Sie das Fenster Wochenziel, um Ihr Wochenziel zu aktualisieren, Ihren Fortschritt zu verfolgen und Ihr langfristiges Ziel anzuzeigen. Der Goal Compass ist eine grafische Zusammenfassung des Fortschritts Ihres wöchentlichen Ziels. Abbildung 18: Wochenzielfortschritt Tabelle 17.
  • Seite 64 Betrieb und Instandhaltung der P80-Konsole Nummer Einstellung Beschreibung Wird erreicht/Wird Wenn Sie Ihr Ziel einstellen, legen nicht Sie einen Zielwert für jede erreicht-Status Trainingseinheit sowie die Anzahl an Trainingseinheiten pro Woche fest. Wenn Sie in einer vergangenen Trainingseinheit Ihre Trainingsziele übertroffen haben, zeigt dieser Wert an, wie weit voraus Sie sind.
  • Seite 65 Starten des Trainings Nummer Einstellung Beschreibung Echtzeit-Fortschritt Zeigt an, wie viel Ihres Ziels Sie bereits erreicht haben und wird während dem Training in Echtzeit aktualisiert. Wochenziel- Zeigt in Zahlen und als Prozentwert Zusammenfassung den Anteil Ihres Wochenziels an, den Sie bereits abgeschlossen haben.
  • Seite 66 Betrieb und Instandhaltung der P80-Konsole Nummer Einstellung Beschreibung Vorgeschlagenes Zeigt an, wie viel Sie in der Ziel heutigen Trainingseinheit trainieren sollten, um Ihr Wochenziel zu erreichen. Diese Zahl entspricht dem aktuellen Wird nicht erreicht-Rückstand geteilt durch die Menge des verbleibenden Trainings, das Sie für den Rest der Woche festgelegt haben, plus Ihr normales Tagesziel.
  • Seite 67 Sie ein Preva-Token verwenden, um sich mit diesem persönlichen Konto anzumelden. Wenden Sie sich für weitere Informationen zu Preva-Tokens an Precor. Um sich mit Ihrem persönlichen Konto anzumelden, halten Sie Ihr Preva-Token an das Token-Symbol in der oberen rechten Ecke der Konsole.
  • Seite 68 Betrieb und Instandhaltung der P80-Konsole...

  • Seite 69: Wartung

    Reinigung von Konsole und Bildschirm Die Konsole und der Bildschirm müssen nach ihrer Installation kaum gewartet werden. Precor empfiehlt, die Konsole und den Bildschirm vor und nach jedem Training zu reinigen. So entfernen Sie Staub und Schmutz von der Konsole: Wischen Sie alle freiliegenden Oberflächen mit einem...

  • Seite 70: Wechseln Des Riemens (Nur Neuere Amt-Modelle)

    Begrüßungsbildschirm. Während diese Anzeige erscheint, kann der AMT normal betrieben werden. Wichtig: Wenn diese Anzeige auf Ihrem AMT erscheint, kontaktieren Sie bitte den Kundendienst von Precor. Wenn der Riemenschrittzähler 100 Millionen erreicht (und der Riemen nicht gewechselt wurde), wird auf dem Begrüßungsbildschirm durchgehend die Meldung WECHSEL...
  • Seite 72 Precor Incorporated P80 OM 301407-545 rev E, de 20031 142nd Avenue NE 13. März 2013 P.O. Box 7202 Woodinville, WA USA 98072-4002...

  • Seite 73: Montage Und Instandhaltung Von Elliptical Fitness Crosstrainers

    Montage und Instandhaltung von Elliptical Fitness Crosstrainers ™ ® ® 883 • EFX...

  • Seite 76: Montage Und Instandhaltung Von Elliptical Fitness Crosstrainers Efx

    Erwägung zieht, wird hiermit im Voraus darauf hingewiesen, dass Precor die Verletzung der Eigentumsrechte von Precor als schwerwiegende Angelegenheit betrachtet. Precor wird in aller Schärfe gegen die nicht autorisierte Verwendung seiner Eigentumsrechte vorgehen. Precor Incorporated 20031 142nd Ave NE, P.O. Box 7202...
  • Seite 77 Hinweis: Dieses Produkt ist für kommerzielle Zwecke bestimmt. Dieses Gerät (im Folgenden als die Konsole bezeichnet) ist zum Versand zusammen mit einem neuen Precor-Trainingsgerät (im Folgenden als die Basiseinheit bezeichnet) vorgesehen. Es wurde nicht für den getrennten Verkauf verpackt. WARN-...
  • Seite 78 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Sicherheitsvorkehrungen Beim Gebrauch dieses Geräts stets alle erforderlichen Sicherheitsanweisungen beachten, um die Verletzungs- und Brandgefahr sowie Beschädigungen zu reduzieren. In anderen Abschnitten dieses Handbuchs finden Sie weitere Einzelheiten zu den Sicherheitsfunktionen. Lesen Sie diese Abschnitte und beachten Sie alle Sicherheitshinweise.
  • Seite 79 Wichtige Sicherheitsanweisungen  Das Gerät darf, wenn es am Stromnetz angeschlossen ist, niemals unbeaufsichtigt gelassen werden. Ziehen Sie den Netzstecker des Geräts aus der Steckdose, wenn es nicht in Gebrauch ist, sowie vor dem Reinigen oder der Wartung durch den autorisierten Kundendienst. Hinweis: Der optionale Stromadapter gilt als Stromquelle für Geräte mit eigener Stromquelle.
  • Seite 80 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 ABSTÄNDE – Die unten genannten Empfehlungen für  Mindestabstände basieren auf einer Kombination der freiwilligen ASTM-Standards (U.S.A.) und den EN-Regelungen (Europa) vom 1. Oktober 2012 für Zugang, Umgehung und Notabstieg: Laufbänder –...
  • Seite 81 Verwenden Sie das Gerät nur für den dafür vorgesehenen  Zweck (wie in dieser Betriebsanleitung beschrieben). Zusätzliche Befestigungselemente, die nicht von Precor empfohlen wurden, sollten nicht verwendet werden. Solche Elemente können Verletzungen verursachen. Betreiben Sie das Gerät nicht in Umgebungen, in denen ...

  • Seite 82: Informieren Von Benutzern

    Diese Batterien dürfen nicht im Hausmüll entsorgt werden. Bitte beachten Sie dazu auch die jeweilige Gesetzgebung in Ihrem Land. Wenn Sie die Entsorgung Ihres Geräts beabsichtigen, informieren Sie sich beim Precor-Kundendienst für kommerzielle Produkte (Precor Commercial Products Customer Support) über das Entfernen der Batterie. Siehe Service anfordern.
  • Seite 83 Wichtige Sicherheitsanweisungen Produktrecycling und Entsorgung Dieses Gerät muss gemäß geltenden Vorschriften recycelt oder entsorgt werden. EG-weit geltende Informationen zur Rückgabe und zum Recycling von gebrauchten Geräten sind den mit der EG-Richtlinie 2002/96/EC für die Beseitigung von Elektronikabfall (WEEE) konformen Produktetiketten zu entnehmen.
  • Seite 84 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Aufsichtsbehördliche Hinweise für das RFID-Modul Dieses Gerät kann, wenn es mit einem wie in diesem Dokument beschriebenen Bedienpult ausgestattet ist, ein Modul für die Funkfrequenzidentifikation (RFID) enthalten. Das RFID-Modul wurde für den Betrieb bei Temperaturen von -20°C bis 85°C (-4°F bis 185°F) zertifiziert.

  • Seite 85: Industry Canada

    Wichtige Sicherheitsanweisungen Industry Canada This device complies with RSS-210:2007 of the Spectrum Management & Telecommunications Radio Standards Specification. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Seite 86 Aufsichtsbehördliche Hinweise für Herz-Kreislauf-Trainingsgeräte Die aufsichtsbehördlichen Informationen in diesem Abschnitt gelten für das Fitnessgerät und die Konsole. Sicherheitszulassungen für Herz-Kreislauf-Geräte Das Precor-Gerät wurde geprüft und erfüllt die Anforderungen der folgenden geltenden Sicherheitsnormen. Gerät für Herz-Kreislauf-Training: CAN/CSA, IEC, EN 60335-1 (Sicherheit elektrischer ...
  • Seite 87 Wichtige Sicherheitsanweisungen Industry Canada This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. ATTENTION: Haute Tension Débranchez avant de réparer Anwendung in Europa Für die folgenden Richtlinien wird CE-Konformität beansprucht: ...

  • Seite 88: Anfordern Einer Aktualisierten Dokumentation

    Service anfordern Versuchen Sie nicht, außer für Instandhaltungsmaßnahmen, das Gerät zu warten. Fehlen Komponenten, wenden Sie sich an Ihren Precor-Kundendienst. Für weitere Informationen zu Telefonnummern des Kundendienstes oder für eine Liste der von Precor autorisierten Servicezentren besuchen Sie unsere Website http://www.precor.com.
  • Seite 89 Inhaltsverzeichnis Wichtige Sicherheitsanweisungen ..........3 Sicherheitsvorkehrungen ..............4 Informieren von Benutzern..............8 Vorschriftsmäßige Entsorgung gefährlicher Materialien ..8 Produktrecycling und Entsorgung ............ 9 Aufsichtsbehördliche Hinweise für das RFID-Modul ....10 Aufsichtsbehördliche Hinweise für Herz-Kreislauf-Trainingsgeräte ..........12 Elektrische Empfehlungen: Alle Geräte außer Laufbänder ..14 Service anfordern .................
  • Seite 90 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Funktionen von Geräten mit eigener Stromquelle ....55 Informationsanzeigen vor dem Ausschalten ......56 Symptome bei fast leerer Batterie ..........57 Verwendung des optionalen Stromadapters ....... 57 Optionales Stromadapterkit ............58 Austauschen der Batterie..............

  • Seite 91: Montage Des Efx

    Sorgen Sie um das Gerät herum für ausreichenden Platz.  Bauen Sie das Gerät gemäß den Anweisungen dieses Handbuchs zusammen, um zu gewährleisten, dass der beschränkte Garantieanspruch von Precor nicht verfällt. Wichtig: Bei der Installation verursachte Beschädigungen sind von der beschränkten Garantie von Precor nicht gedeckt.

  • Seite 92: Installationsanforderungen

    Der mit diesem Gerät mitgelieferte Bausatz enthält das Befestigungsmaterial und andere Hardware-Komponenten (siehe Tabelle unten). Achten Sie darauf, bevor Sie mit der Montage beginnen, dass der Bausatz vollständig ist. Setzen Sie sich mit dem Precor-Kundendienst in Verbindung, wenn etwas fehlt. Befestigungsmaterial Menge Unterlegscheiben (⁵₁₆-Zoll)

  • Seite 93: Benötigtes Werkzeug

    Montage des EFX Befestigungsmaterial Menge Schneidschrauben (Nr. 8 x 1¹₂-Zoll) Schlüssel für Haltegriffbolzen Verschlusskappe für mittlere Querstange Verschlusskappe für äußeren Handlauf (2) Verschlusskappe für inneren Handlauf (2) Vertikale Trägerabdeckungen (Satz für linke und rechte Hand) Benötigtes Werkzeug Nr. 2 Kreuzschlitzschraubendreher ...

  • Seite 94: Montage Durchführen

    Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Montage durchführen GEFAHR Versuchen Sie nicht, das Gerät an die Stromversorgung anzuschließen, bevor das Montageverfahren vollständig abgeschlossen und die Konsole ordnungsgemäß installiert ist. Achten Sie bei der Montage des EFX darauf, den Kabelsatz genau nach Vorschrift zu konstruieren, damit die notwendigen Anschlüsse beim Hinzufügen der Konsole zugänglich sind.
  • Seite 95 Befestigen Sie es vorübergehend mit Klebeband oben auf dem vertikalen Träger. Wichtig: Die Kabel nicht dehnen, quetschen oder beschädigen. Für durch falsche Installation beschädigte Kabel übernimmt Precor keine Haftung. Abbildung 3: Kabel ziehen 3. Bringen Sie den linken vertikalen Träger mit vier Rundkopfschrauben, vier Schlitzscheiben und vier ⁵₁₆-Zoll-Unterlegscheiben an den Basisrahmen an.
  • Seite 96 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 4. Wiederholen Sie die Arbeitsschritte 2-4, um den rechten vertikalen Träger anzubringen. 5. Entfernen Sie mit einem ³₁₆-Zoll-Inbuswinkelschlüssel die vier ¹₄-Zoll x ³₄-Zoll-Rundkopfschrauben, die die mittlere Basisabdeckung aus Kunststoff festhalten. 6.
  • Seite 97 Montage des EFX Wichtig: Installieren Sie das Koaxialkabel mit einem Drehmomentschlüssel, ohne dabei 0,9 Nm (8 lb-in) Drehmoment zu übersteigen. Wenn Sie keinen Drehmomentschlüssel zur Verfügung haben, installieren Sie das Koaxialkabel mit einem normalen Schraubenschlüssel und ziehen Sie es mit einer ¼-Drehung fest an. Sie können an der Innenmutter einen Schraubenschlüssel verwenden, um die Verschraubung richtig anzuziehen.
  • Seite 98 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 12. Für die übrigen Kabel, die Sie installieren möchten, die Schritte 7-9 wiederholen. 13. Bringen Sie die mittlere Basisabdeckung aus Kunststoff wieder an und schrauben Sie die vier Rundkopfschrauben, die Sie zusammen mit der Abdeckung entfernt hatten, wieder an.
  • Seite 99 Montage des EFX Anbringung des mittleren Säulenabdeckungsträgers am Rahmen: Hinweis: Prüfen Sie, ob die Befestigungselemente an der Basis locker sind, bevor Sie die Befestigungselemente für den mittleren Konsolenträger anbringen. Während die zweite Person den mittleren Säulenträger hält, richten Sie die inneren Befestigungswinkel an den vertikalen Trägern aus.
  • Seite 100 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 3. Überprüfen Sie die Ausrichtung und stecken Sie die restlichen vier Schrauben, vier ⁵₁₆-Zoll-Unterlegscheiben und vier Schlitzscheiben des mittleren Säulenträgers ein. Mit einem ³₁₆-Zoll-Inbusschlüssel die montierten Teile so festziehen, dass sie zusammenkommen, aber dennoch Spiel für Korrekturen bleibt.
  • Seite 101 Montage des EFX Das Befestigungsmaterial richtig festziehen: ACHTUNG: Das Befestigungsmaterial des vertikalen Trägers muss genau ausgerichtet sein und in der unten beschriebenen Reihenfolge mit dem Schlüssel festgezogen werden. Bei einer nicht korrekten Montage können die vertikalen Träger gegen die Rampe scheuern. Bevor Sie beginnen, versichern Sie sich, dass die Basis- und Lift-Abdeckungen richtig ausgerichtet sind, und dass der Abstand zwischen ihnen gleichmäßig ist.
  • Seite 102 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 3. Ziehen Sie das Befestigungsmaterial an den unteren Seiten der beiden vertikalen Träger vollständig fest. Abbildung 12: Ziehen Sie das vordere Befestigungsmaterial der vertikalen Träger fest. 4. Ziehen Sie das Befestigungsmaterial an der oberen Vorderseite des mittleren Säulenträgers vollständig fest.
  • Seite 103 Abbildung 15: Einziehen des Herzfrequenzkabels Wichtig: Die Kabel nicht dehnen, quetschen oder beschädigen. Für durch falsche Installation beschädigte Kabel übernimmt Precor keine Haftung. 3. Stecken Sie den rechten Haltegriff in die Klemmvorrichtung, bis die Schaumbeschichtung die Seite der Klemmvorrichtung berührt.
  • Seite 104 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 So ziehen Sie die Haltegriffe ganz fest: Verwenden Sie den Schraubenschlüssel, der mit der Einheit geliefert wurde, oder einen 25,4 mm (1 Zoll)-Steck-, Ring- oder Gabelschlüssel, um die Schrauben der Haltegriffe ganz festzuziehen.
  • Seite 105 Montage des EFX 4. Bringen Sie die äußeren Haltegriffverschlusskappen an. Abbildung 18: Anbringen der Verschlusskappen am äußeren Handlauf Die Trinkflaschenhalterung anbringen: Positionieren Sie die Trinkflaschenhalterung wie gezeigt und bringen Sie sie an dem rechten feststehenden Haltegriff an. Abbildung 19: Anbringen der Trinkflasche 2.
  • Seite 106 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Die vertikalen Trägerabdeckungen anbringen: Positionieren Sie je eine innere und eine äußere vertikale Trägerabdeckung um einen der vertikalen Träger und richten Sie sie so aus, dass die Pfeile auf der inneren Oberfläche zur Vorderseite des Geräts zeigen.

  • Seite 107: Den Efx Waagerecht Ausrichten

    Montage des EFX Den EFX waagerecht ausrichten Achten Sie darauf, dass das Gerät vor der Benutzung waagerecht ausgerichtet ist. VORSICHT: Achten Sie darauf, dass die verstellbaren Füße Fußbodenkontakt haben, um zu verhindern, dass das Gerät wackelt. Die Einheit waagerecht ausrichten: Schaukeln Sie die Einheit vorsichtig hin und her.

  • Seite 108: Das Gerät Einfahren

    Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Das Gerät einfahren Die Geräte von Precor benötigen keine wirkliche Einfahrzeit. Allerdings können sich bewegliche Komponenten wie Riemen, Getriebe und Gleitlager während Lagerung oder Versand absenken. Das kann dazu führen, dass das Gerät beim ersten Mal etwas schwergängig ist oder Geräusche macht.

  • Seite 109: Die Konsole Installieren

    Kapitel Die Konsole installieren Um die Installation zu vereinfachen, verwenden alle Experience Series-Konsolen von Precor nach Möglichkeit dasselbe Montagezubehör und dieselben Anschlusspositionen. Der Installationsablauf ist für alle wie folgt: Einziehen des Kabelsatzes  Kabel anschließen  Die Installation abschließen (Festziehen der ...
  • Seite 110 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Wichtig: Bevor Sie mit dem folgenden Vorgang beginnen, entfernen Sie die Befestigungsschrauben von der Konsolenhalterung und die hintere Abdeckung vom Bedienpult. Zur Entfernung der Abdeckung verwenden Sie Ihre Fingernägel, um sie am unteren Rand aufzustemmen.

  • Seite 111: Anschließen Von Kabeln (P80)

    Die Konsole installieren Anschließen von Kabeln (P80) Ziehen Sie nach dem Einsetzen der Konsole die einzelnen Kabel aus dem Ende des Kabelsatzes auseinander und schließen diese an die entsprechenden Steckverbinder in der Konsole an. Zum Identifizieren von Kabel und Steckverbinder siehe Abbildung und Tabelle unten.

  • Seite 112: Anschließen Des Fernsehkabels

    Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Kabel Steckverbindungstyp Lage des Steckverbinders Herzfrequenzsensoren 4-polige Kontaktleiste, codiert Fitnessschlüssel (nur 6-polige Kontaktleiste, Laufband) codiert CSAFE Achtpolig modular, auf flachem grauen Kabel Automatischer Vertikale 4-polige Stopp-Sensor (nur Leiste, Laufbänder) verpolungssicher Zur Vereinfachung der Installation und Wartung sollten Sie Kabel 1 bis 5 gemäß...

  • Seite 113: Anschließen Der Ethernet- Und Basiseinheit-Datenkabel

    Die Konsole installieren 4. Verwenden Sie Kabelbinder aus Kunststoff, um die Anschlüsse sicher an der Oberseite der hinteren Abdeckung zu befestigen. Führen Sie den Kabelbilder durch die zwei kleinen Löcher neben der oberen rechten Ecke der hinteren Abdeckung, wickeln Sie sie anschließend um die Anschlüsse und ziehen Sie sie sicher fest.

  • Seite 114: Anschließen Des Herzfrequenzsensorkabels

    Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 In der folgenden Abbildung sind die richtigen Positionen für beide Kabel dargestellt. ACHTUNG: Wenn Sie das Basiseinheit-Datenkabel an die falsche Buchse anschließen, wird das Gerät nicht funktionieren. Abbildung 26: Anschließen der Ethernet- und Basiseinheit-Datenkabel Anschließen des Herzfrequenzsensorkabels Das Herzfrequenzsensorkabel wird durch die ausgeschnittene...

  • Seite 115: Anschließen Des Netzkabels

    Die Konsole installieren Anschließen des Netzkabels Verlegen Sie das Kabel durch die ausgeschnittene Öffnung in der oberen linken Ecke der hinteren Abdeckung. Machen Sie in der daneben liegenden Öffnung innerhalb des Stahlkonsolenrahmens die Steckdose, die zum Netzstecker passt, ausfindig und schließen Sie das Netzkabel daran an. Hinweis: Stellen Sie sicher, dass der Verschluss am Stecker an der Steckdose einrastet.

  • Seite 116: Abschließen Der Installation Der Konsole (P80)

    Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Abschließen der Installation der Konsole (P80) Wichtig: Um für das Anbringen der Rückenabdeckung der Konsole ausreichend Platz zu haben, müssen Sie die Halteklammer, die das obere Ende der Haltegriffe festhält, lösen. Die Abdeckung kann bei nicht gelöster Halteklammer brechen.

  • Seite 117: Einziehen Des Kabelsatzes (P30)

    Die Konsole installieren 4. Richten Sie die beiden kleinen Nasen oben auf der Rückabdeckung mit den Schlitzen am oberen Ende der Öffnung in dem Konsolengehäuse aus. Die Nasen in die Schlitze stecken. 5. Die restlichen Nasen der Rückabdeckung in die dazugehörigen Schlitze des Konsolengehäuses stecken.
  • Seite 118 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Den Kabelsatz einziehen: Achten Sie darauf, dass die einzelnen Kabel so weit wie möglich durch die Öffnung in der Mitte der Konsolenhalterung auf der Basiseinheit gezogen werden. 2. Positionieren Sie die Konsole über der Konsolenhalterung. 3.

  • Seite 119: Anschließen Von Kabeln (P30)

    Die Konsole installieren Anschließen von Kabeln (P30) Wichtig: Führen Sie alle Kabel wie in der folgenden Abbildung dargestellt durch die halbrunde Öffnung direkt über der Konsolenhalterung. Versuchen Sie nicht, Kabel durch andere Öffnungen oder das Stahlrohr über der Halterung zu führen. Abbildung 32: Kabelführung von der Halterung in die Konsole...
  • Seite 120 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Ziehen Sie nach dem Einsetzen der Konsole die einzelnen Kabel aus dem Ende des Kabelsatzes auseinander und schließen diese an die entsprechenden Steckverbinder in der Konsole an. Zum Identifizieren von Kabel und Steckverbinder siehe Abbildung und Tabelle unten.

  • Seite 121: Abschließen Der Konsoleninstallation (P30)

    Die Konsole installieren Kabel Steckverbindungstyp Lage des Steckverbinders Herzfrequenzsensoren 4-polige Kontaktleiste, codiert CSAFE Achtpolig modular, auf flachem grauen Kabel Abschließen der Konsoleninstallation (P30) Prüfen Sie nochmal genau die von Ihnen gemachten Anschlüsse, bevor Sie die Installation abschließen. Achten Sie darauf, dass alle Kabel vollständig und fest angeschlossen sind und dass alle nicht benötigten Kabel richtig zusammengebunden sind.

  • Seite 122: Überprüfen, Ob Die Herzfrequenzanzeige Betriebsfähig Ist

    Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Überprüfen, ob die Herzfrequenzanzeige betriebsfähig ist So überprüfen Sie, ob die Herzfrequenzanzeige betriebsfähig ist: Beginnen Sie, auf dem Gerät zu trainieren. 2. Fassen Sie beide berührungsempfindliche Haltegriffe. Hinweis: Die Herzfrequenz wird innerhalb von zehn Sekunden gemessen.

  • Seite 123: Wartung

    Stromadapter verwenden, den Adapter aus der Steckdose ziehen. Tägliche Reinigung Precor empfiehlt, das Gerät vor und nach jedem Training zu reinigen. Um das Gerät von Staub und Schmutz zu reinigen, alle Oberflächen mit einem weichen Tuch abwischen, das mit einem der folgenden Reinigungsmittel angefeuchtet wurde: Eine Lösung aus 30 Teilen Wasser zu 1 Teil Simple...

  • Seite 124: Tägliche Inspektion

    Fitnessgeräte von Athletix reinigen (weitere Informationen auf www.athletixproducts.com). VORSICHT: Bevor Sie ein Reinigungsmittel auf einem Fitnessgerät von Precor anwenden, lesen Sie die Anweisungen des Herstellers und halten Sie sich u. a. ganz besonders an die Verdünnungsanleitungen. Keine konzentrierten Reinigungsmittel in voller Stärke oder säurehaltige Reiniger aller Art verwenden, da diese die Schutzschicht des Geräts abschwächen und deren...

  • Seite 125: Wöchentliche Wartung

    Wartung Wöchentliche Wartung Folgende Wartungsaufgaben sollten Sie jede Woche durchführen: Unterbrechen Sie die externe Stromversorgung. 2. Reinigen Sie die Rampen und Räder mit Wasser oder einem zugelassenen Reinigungsmittel. 3. Überprüfen Sie das Netzkabel, um sicher zu gehen, dass es nicht unter dem Gerät oder zwischen zwei beweglichen Teilen eingeklemmt ist.

  • Seite 126: Monatliche Wartung

    Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Monatliche Wartung GEFAHR LASSEN SIE ÄUSSERSTE VORSICHT WALTEN, wenn die hintere Abdeckung eines EFX-Geräts entfernt ist. Es könnte erhebliche Verletzungen zur Folge haben, wenn Finger zwischen den Speichen des Schwungrads, den Tretkurbeln, beweglichen Armen und der Schweißkonstruktion des Antriebs eingeklemmt werden.

  • Seite 127: Aufbewahrung Des Brustgurtes

    Hebetechniken an. Falls das Gerät an einem Ende über Radwalzen verfügt, setzen sie diese ein, um die Belastung für sich und Ihren Helfer zu reduzieren. Precor empfiehlt zum Bewegen der Elliptical Fitness Crosstrainers einen vierrädrigen Rollwagen. Langfristige Aufbewahrung Falls Sie damit rechnen, dass das Gerät über einen längeren...
  • Seite 128 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833...

  • Seite 129: Funktionen Von Geräten Mit Eigener Stromquelle

    Funktionen von Geräten mit eigener Stromquelle Wichtig: In diesem Kapitel der Anleitung werden Precor-Fitnessgeräte beschrieben, die ohne den Anschluss an eine Wechselstromversorgung betrieben werden können. Dazu gehören Geräte mit den P30- und P10-Konsolen. P80-Konsolen müssen jedoch über das Stromkabel an eine Wechselstromversorgung angeschlossen werden.

  • Seite 130: Informationsanzeigen Vor Dem Ausschalten

    Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 aufrechterhalten wird. Siehe Informationsanzeigen vor dem Ausschalten. Sie können einen optionalen Stromadapter kaufen, mit dem die Stromversorgung des Geräts permanent aufrecht erhalten werden kann. Der Stromadapter wird empfohlen, wenn Sie planen, die Studio-Einstellung an einem Gerät mit einer P30- oder P10-Konsole zu ändern.

  • Seite 131: Symptome Bei Fast Leerer Batterie

    Funktionen von Geräten mit eigener Stromquelle Symptome bei fast leerer Batterie Wurde das Gerät längere Zeit nicht benutzt, muss die Batterie u. U. aufgeladen werden. Merkmale einer fast leeren Batterie sind unter anderem:  Eine flimmernde oder schwankende Anzeige Verlust von Benutzer- und Programminformationen nach ...

  • Seite 132: Optionales Stromadapterkit

    Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833 Optionales Stromadapterkit Wenn Sie den optionalen Stromadapter erwerben, müssen Sie auch das interne Kabelkit erwerben. Das Kit enthält das Kabel, eine Halteklammer und Befestigungsmaterial, mit dem der Stromadapter an den unteren Anschluss angeschlossen wird. VORSICHT: Das interne Kabelkit darf nur von autorisierten Kundendienstmitarbeitern installiert werden.

  • Seite 133: Austauschen Der Batterie

    Funktionen von Geräten mit eigener Stromquelle Austauschen der Batterie Die Batterie des Geräts ist sehr lange haltbar. Wenn sie dennoch ersetzt werden muss, wenden Sie sich an einen autorisierten Kundendienstmitarbeiter Siehe Service anfordern. VORSICHT: Die Batterie des Geräts enthält schädliche Materialien und muss vorschriftsmäßig entsorgt werden Siehe Vorschriftsmäßige Entsorgung gefährlicher Materialien.
  • Seite 134 Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 883 / 833...
  • Seite 136 Precor Incorporated EFX 883/833 PAG/OM 300712-542 rev B, de 20031 142nd Avenue NE Dezember 2012 P.O. Box 7202 Woodinville, WA USA 98072-4002...

Inhaltsverzeichnis
