Montage des EFX
Das Befestigungsmaterial richtig festziehen:
VORSICHT: Das Befestigungsmaterial des vertikalen Trägers
muss genau ausgerichtet sein und in der unten beschriebenen
Reihenfolge mit dem Schlüssel festgezogen werden. Bei einer
nicht korrekten Montage können die vertikalen Träger gegen die
Rampe scheuern. Bevor Sie beginnen, müssen die Basis- und Lift-
Abdeckungen richtig ausgerichtet und der Abstand zwischen
ihnen gleichmäßig sein. Ist dies nicht der Fall, verschieben Sie die
vertikalen Träger, bis die Abdeckungen korrekt ausgerichtet sind.
1.
2. Ziehen Sie das Befestigungsmaterial auf der Rückseite der
Ziehen Sie die beiden Sätze des Befestigungsmaterials an
der Rückseite des mittleren Säulenträgers vollständig fest.

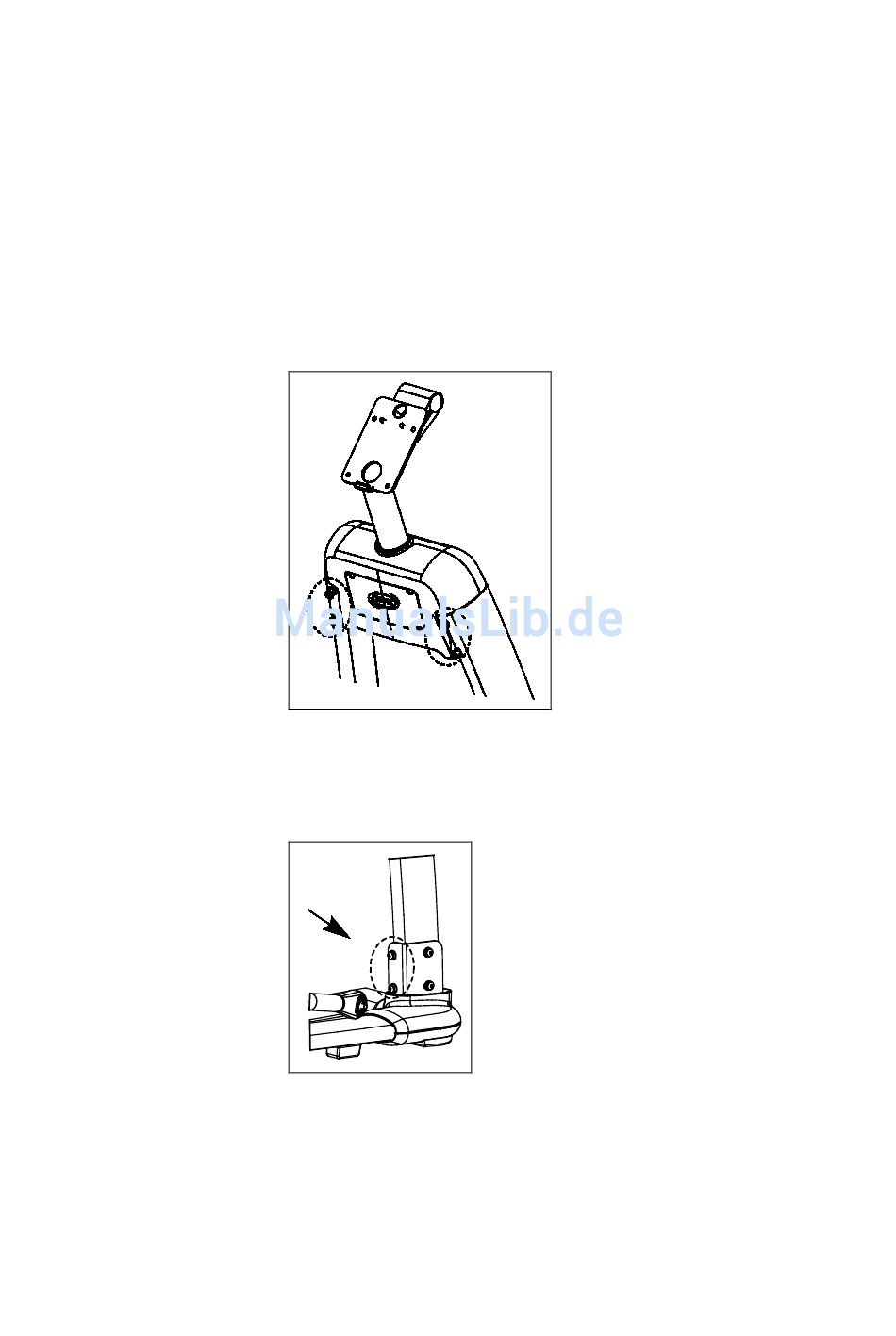

Abbildung 10: Befestigungselement
beiden vertikalen Träger vollständig fest.
Abbildung 11: Ziehen Sie das hintere Befestigungsmaterial
der vertikalen Träger fest.
