46
Montage und Instandhaltung von Elliptical Fitness Crosstrainern EFX 883 / 833 / 813
Anschließen der Kabel (P30 und P10)
Wichtig: Führen Sie alle Kabel wie in der folgenden Abbildung
dargestellt durch die halbrunde Öffnung direkt über der
Konsolenhalterung. Versuchen Sie nicht, Kabel durch andere
Öffnungen oder das Stahlrohr über der Halterung zu führen.

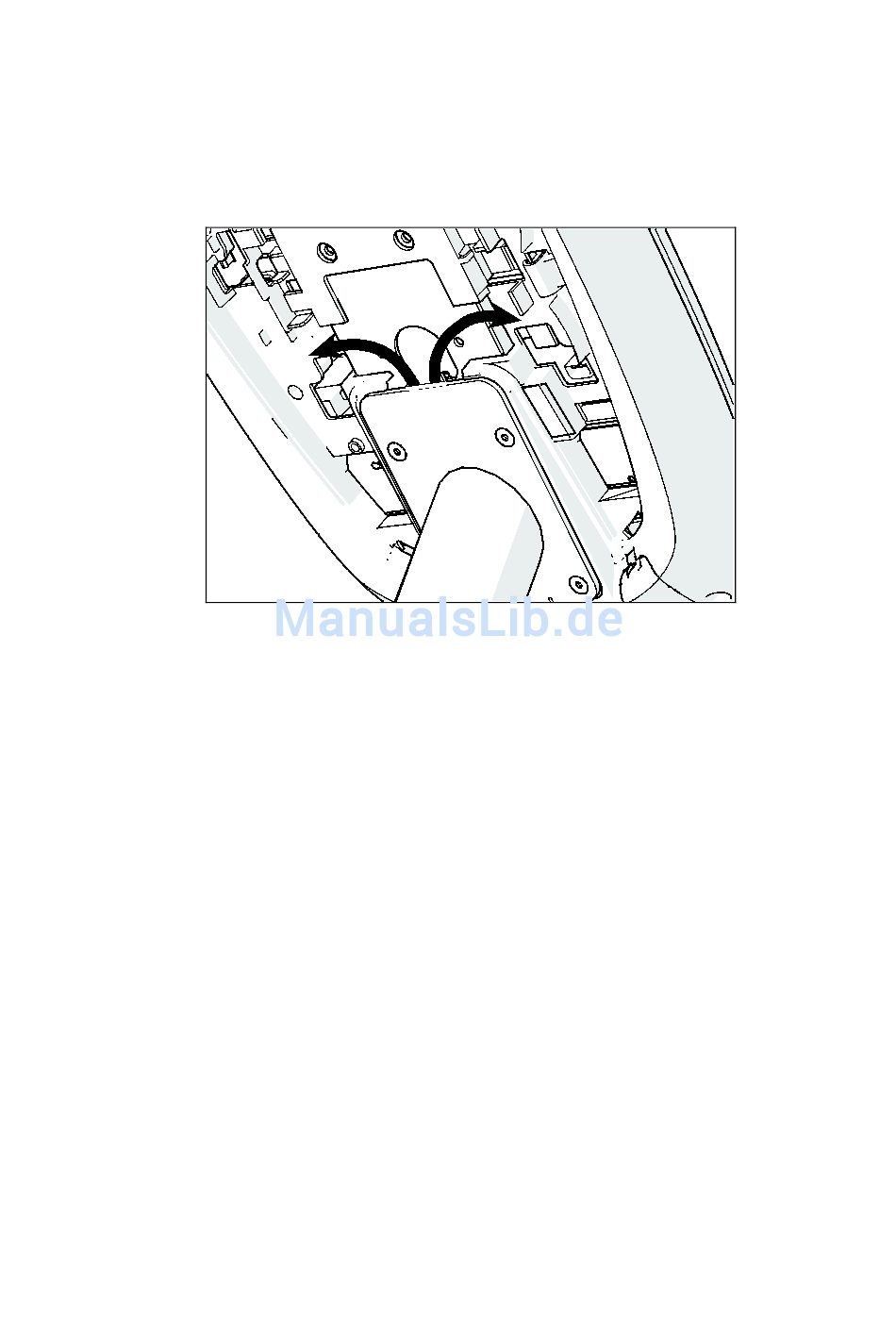

Abbildung 31: Kabelführung von der Halterung in die Konsole
Ziehen Sie nach dem Einsetzen der Konsole die einzelnen
Kabel aus dem Ende des Konsolenkabelsatzes auseinander
und schließen diese an die entsprechenden Steckverbinder in
der Konsole an. Zum Identifizieren von Kabel und
Steckverbinder siehe Abbildung und Tabelle unten.
