Montage des EFX
1.
2. Verbinden Sie das Herzfrequenzkabel der Konsole mit
3. Stecken Sie den rechten Haltegriff in die
4. Drücken Sie auf den Haltegriff und drehen Sie ihn vor und
5. Schieben Sie die innere Haltegriffkappe auf den unteren
Lösen Sie die beiden Befestigungselemente in der
Klemmvorrichtung des Haltegriffs mithilfe eines ³₁₆-Zoll-
Inbusschlüssels. Zur Lage der einzelnen
Befestigungselemente siehe Abbildung unten.

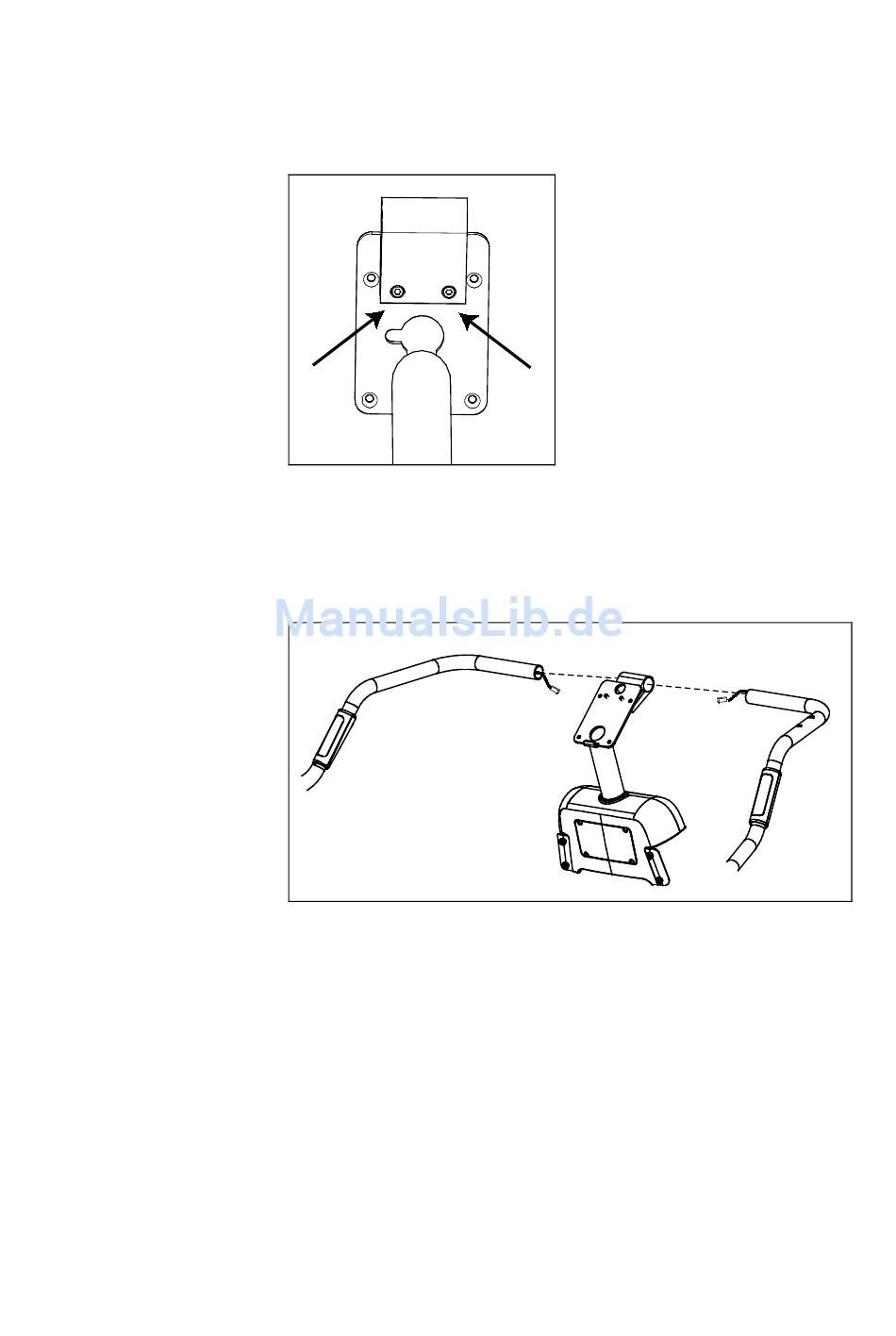

Abbildung 14: Lage der Spannschraube, EFX-Haltegriffbügel
dem Herzfrequenzkabel der Haltegriffe und verstauen Sie
überschüssiges Kabel in den Haltegriffen.
Abbildung 15: Einziehen des Herzfrequenzkabels
Wichtig: Die Kabel nicht dehnen, quetschen oder
beschädigen. Für durch falsche Installation beschädigte Kabel
übernimmt Precor keine Haftung.
Klemmvorrichtung, bis die Schaumbeschichtung die Seite
der Klemmvorrichtung berührt.
zurück, um ihn in die Klemmvorrichtung einzufügen.
Haltegriff.
