Die Konsole installieren
Anschließen der Ethernet-und Basiseinheit-Datenkabel
Sowohl das Ethernet- als auch das Basiseinheit-Datenkabel
werden durch die ausgeschnittene Öffnung in der oberen
rechten Ecke der hinteren Abdeckung geführt und an die
entsprechenden Modularsteckerbuchsen in der Konsole
angeschlossen. Deshalb ist beim Anschluss dieser Kabel
Vorsicht angebracht. Das schwarze Ethernet-Kabel wird an
eine Buchse knapp unterhalb des perforierten Metallhalters
ganz oben an der Öffnung in der Konsole angeschlossen. Das
graue Datenkabel für die Verbindung mit der Basiseinheit
wird an eine weiter unten befindliche Buchse näher an der
hinteren Abdeckung angeschlossen.
In der folgenden Abbildung sind die richtigen Positionen für
beide Kabel angezeigt.
VORSICHT: Wenn Sie das Basiseinheit-Datenkabel an die falsche
Buchse anschließen, wird das Gerät nicht funktionieren.

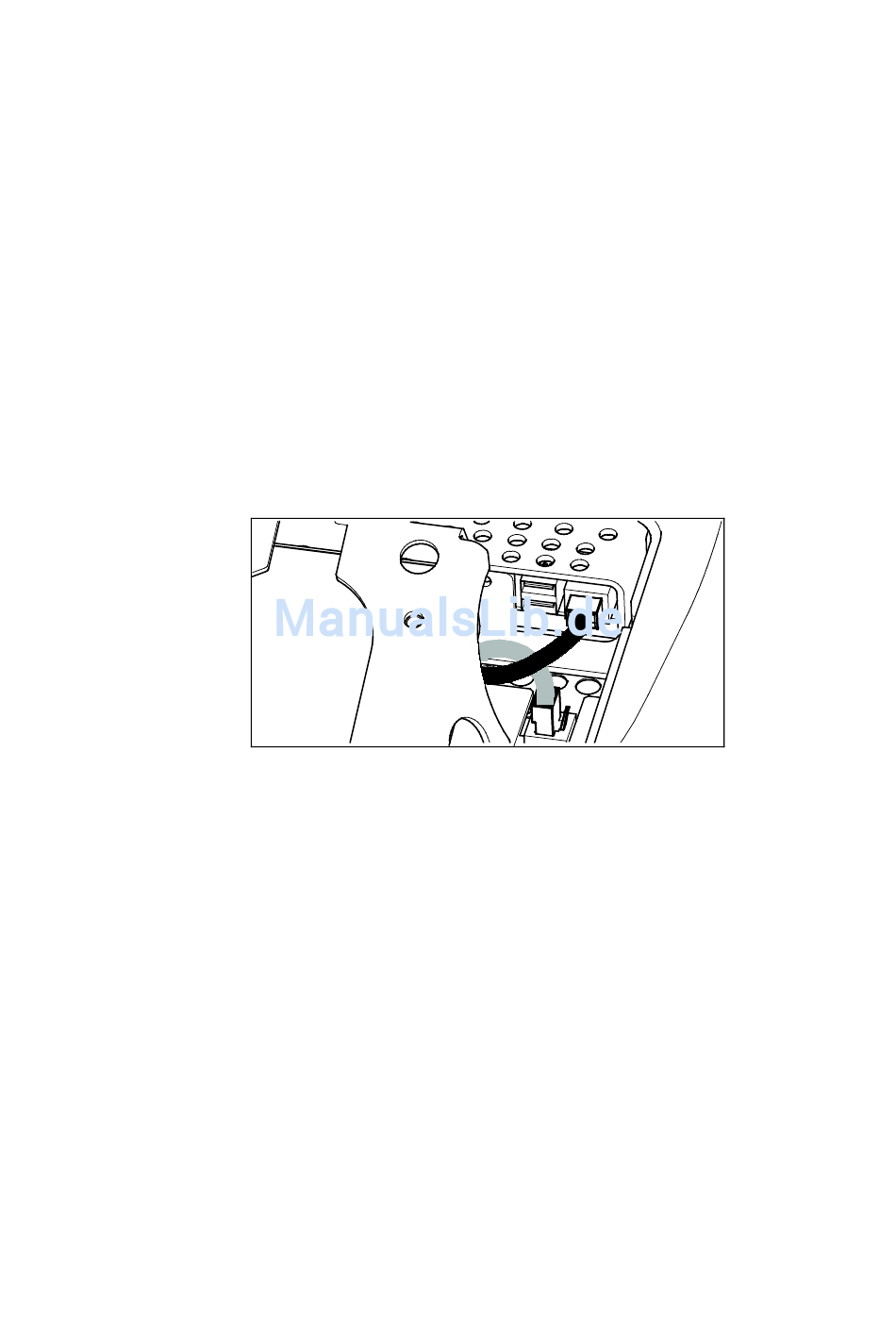

Abbildung 26: Anschließen der Ethernet-und Basiseinheit-
Datenkabel
41
