24
Montage und Instandhaltung von Elliptical Fitness Crosstrainern EFX 883 / 833 / 813
2. Befestigen Sie den mittleren Säulenträger an jedem
3. Überprüfen Sie die Ausrichtung und stecken Sie die
vertikalen Träger, indem Sie je eine Rundkopfschraube,
eine ⁵₁₆-Zoll-Unterlegscheibe und eine Schlitzscheibe in
die gegenüberliegenden Montagebohrungen stecken.

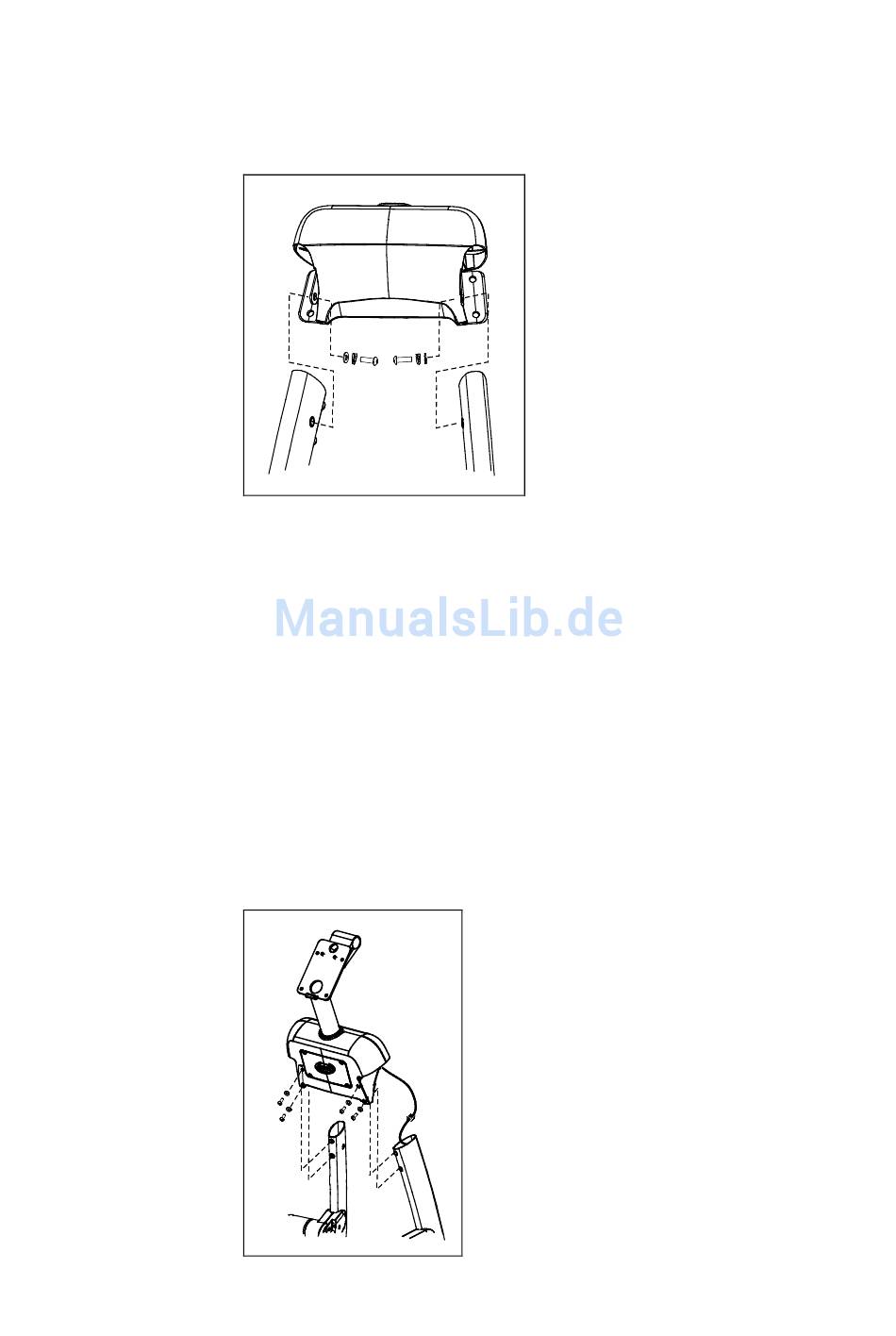

Abbildung 8: Rückansicht Konsolenbefestigung
Wichtig: Achten Sie darauf, dass sich beim Festziehen der
Schrauben der Kopf des Befestigungsmaterials parallel zur
Produktoberfläche befindet. Wenn das nicht der Fall ist, mit
dem Festziehen aufhören, um ein Verkanten der
Gewindegänge zu vermeiden. Brechen Sie die Montage ab
und wenden sich an den Kundendienst, um weitere Schäden
zu vermeiden.
restlichen vier Schrauben, vier ⁵₁₆-Zoll-Unterlegscheiben
und vier Schlitzscheiben des mittleren Säulenträgers ein.
Mit einem ³₁₆-Zoll-Inbusschlüssel die montierten Teile so
festziehen, dass sie zusammenkommen, aber dennoch
Spiel für Korrekturen bleibt.
Abbildung 9: Befestigung des mittleren Säulenträgers
