Die Konsole installieren
3. Legen Sie die Konsole so auf die Konsolenhalterung, dass
4. Neigen Sie die Konsole nach vorn, bis es nicht mehr
Anschließen von Kabeln (P80)
Ziehen Sie nach dem Einsetzen der Konsole die einzelnen
Kabel aus dem Ende des Konsolenkabelsatzes auseinander
und schließen diese an die entsprechenden Steckverbinder in
der Konsole an. Zum Identifizieren von Kabel und
Steckverbinder siehe Abbildung und Tabelle unten.
sich die Aussparung im unteren Teil der Rückplatte auf
dem rechteckigen Haken im unteren Teil der
Konsolenhalterung befindet, wie in der folgenden
Abbildung dargestellt.

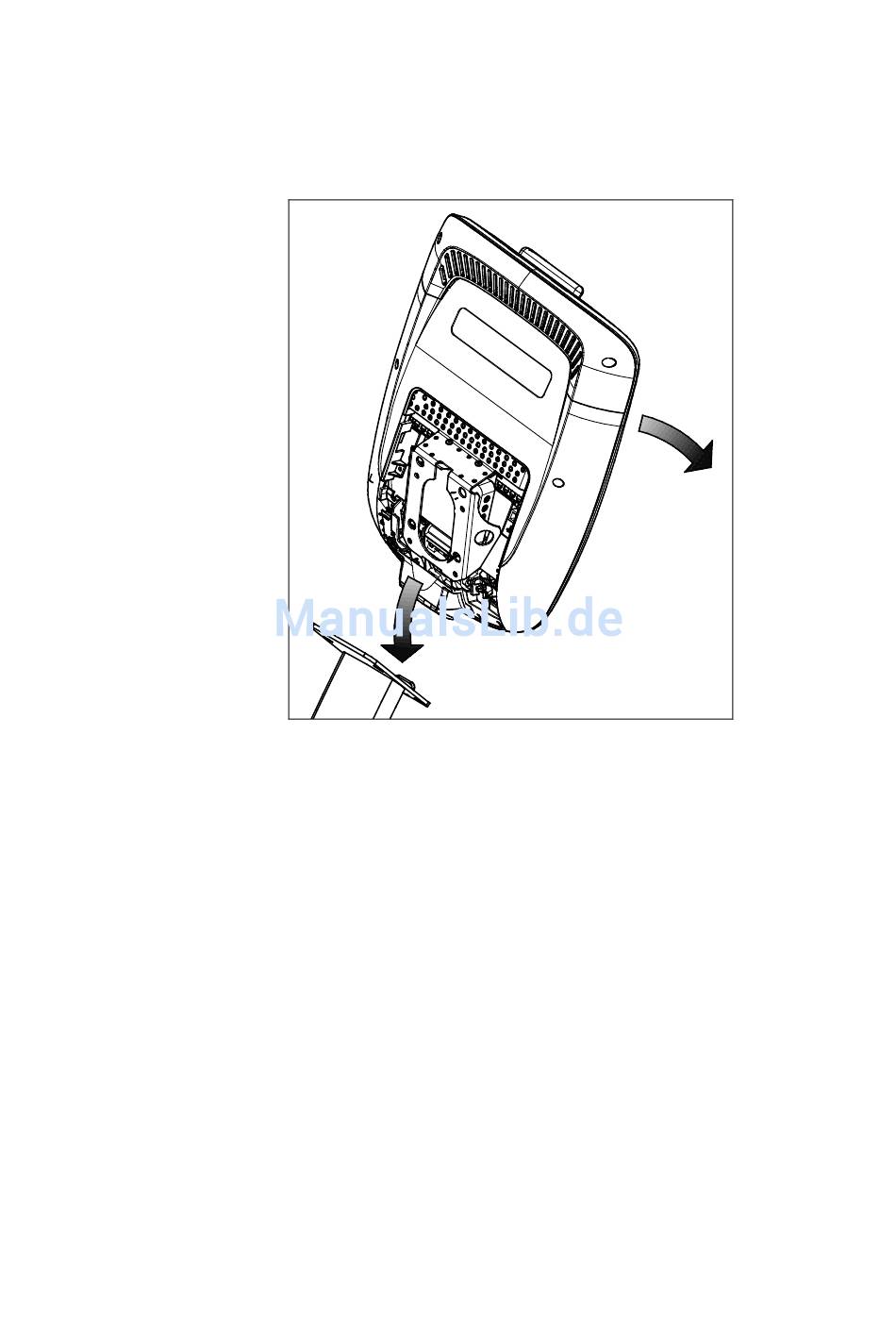

Abbildung 23: Positionieren der Konsole an der Basiseinheit
weiter geht. Halten Sie mit einer Hand die Konsole in
dieser Position fest bzw. überlassen Sie das einer zweiten
Person.
37
