Montage und Instandhaltung von Elliptical Fitness Crosstrainern EFX 883 / 833 / 813
Wichtig: Bevor Sie mit dem folgenden Vorgang beginnen,
entfernen Sie die Befestigungsschrauben von der
Konsolenhalterung und die hintere Abdeckung vom Bedienpult.
Heben Sie die Abdeckung mit den Fingernägeln hoch, um sie zu
lösen, dann öffnen Sie die Abdeckung wie im Folgenden
abgebildet.

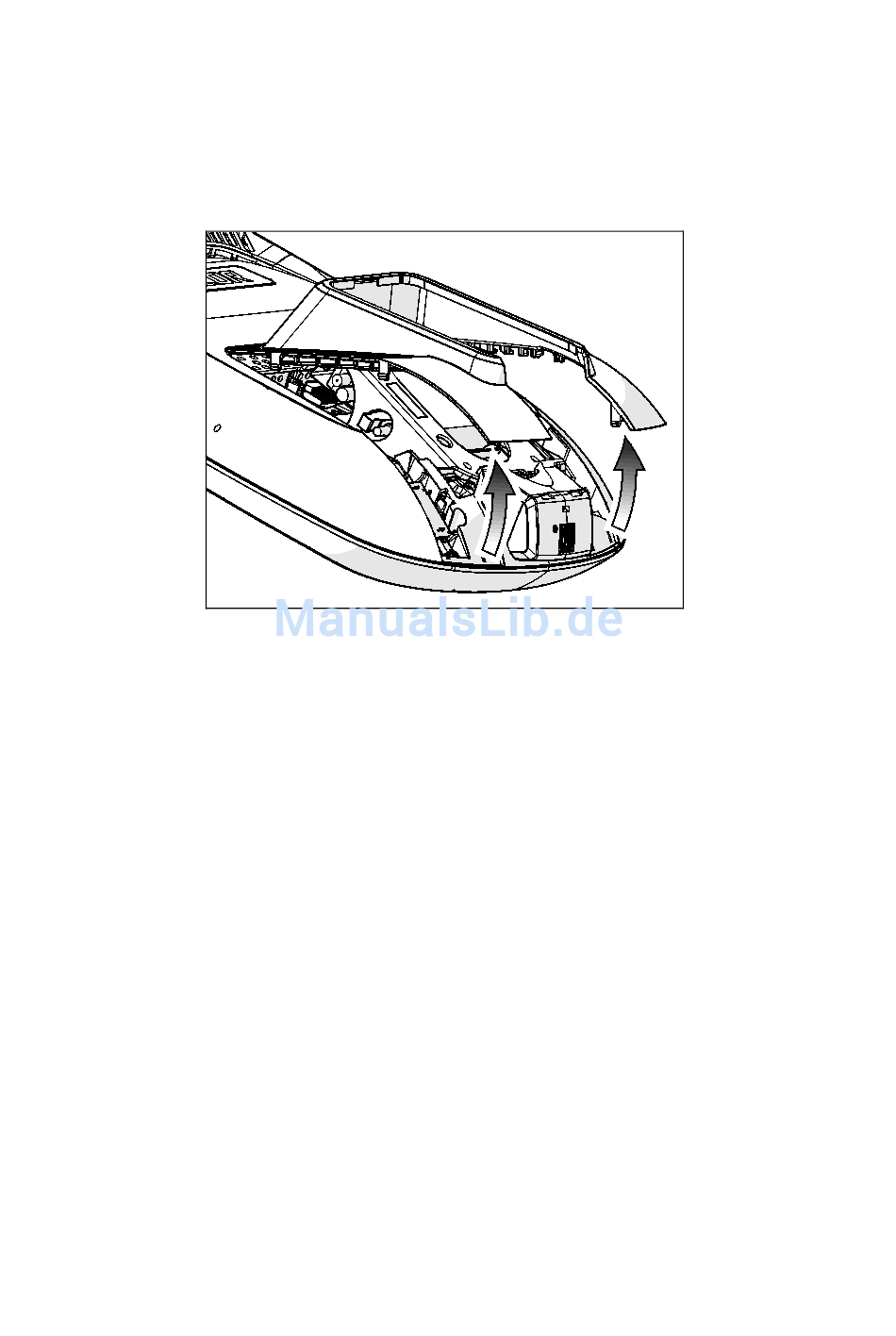

Abbildung 22: Entfernen der Abdeckung von der P80-Konsole
Einfädeln des Konsolenkabelsatzes:
1.
2. Positionieren Sie die Konsole über der Konsolenhalterung.
Achten Sie darauf, dass die einzelnen Kabel so weit wie
möglich durch die Öffnung in der Mitte der
Konsolenhalterung auf der Basiseinheit gezogen werden.
