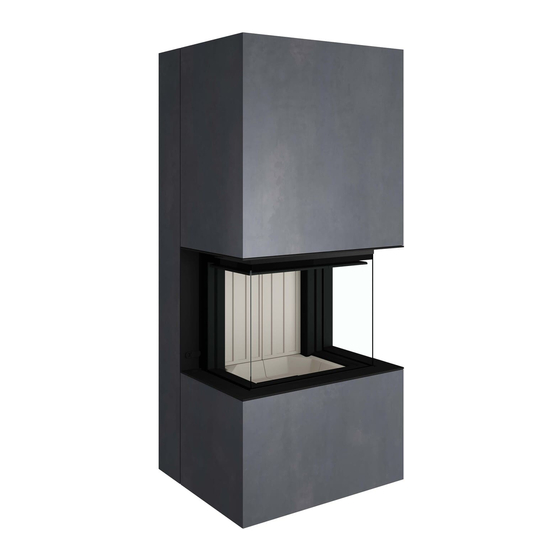

- Seite 1 Demontage- und Montageanleitung Ares freistehend - SEE - Spartherm Excellent Edition...
- Seite 2 VORWORT Sie haben sich für einen Spartherm Ares aus der SEE - Spartherm Excellent Edition - entschieden - herzlichen Dank für Ihr Vertrauen. In einer Welt des Überflusses und der Massenproduktion verbinden wir unseren Namen mit dem Credo „Hohe technische Qualität kombiniert mit zeitgerechtem Design und Dienst am Kunden zu dessen Zufriedenheit und Weiterempfehlung.“...
- Seite 3 INHALT Demontage Transportsicherung der Feuerraumtür entfernen Montage...
- Seite 4 DEMONTAGE 1. Die untere Verkleidung wird von zwei Federschnappern an der Seite gehalten. Von unten ist Sie mit zwei Schrauben gesichert. Erst die Schrauben von unten lösen und danach die Verkleidung nach vorne abziehen.
- Seite 5 2. Den Blinddeckel, den hinteren und den vorderen Teil der Topplatte 3. An allen vier Seiten die Muttern lösen, um den Rahmen herauszunehmen. abnehmen.
- Seite 6 4. Die hintere Verkleidung mithilfe des mitgelieferten Werkzeuges aushän- 5. Zwei Schrauben der Transportsicherung der Gegengewichte entfernen. gen, dazu den Winkel auf die Bolzen stecken. Danach die Verkleidung Die Tür komplett herunter fahren. nach oben drücken und nach hinten entnehmen.
- Seite 7 6. Die obere Frontverkleidung mithilfe des mitgelieferten Werkzeuges aus- 7. Oberhalb der Feuerraumtür rechts, zwei Sechskantmuttern M5 mit hängen, dazu den Winkel auf die Bolzen stecken. Danach die Verkleidung einem Steckschlüssel-Schraubendreher SW8 lösen. nach oben drücken und nach vorne entnehmen.
- Seite 8 8. Oberhalb der Feuerraumtür links, zwei Sechskantmuttern M5 mit einem 9. Die obere Blende abziehen. Steckschlüssel-Schraubendreher SW8 lösen.
- Seite 9 10. Unterhalb der Feuerraumtür rechts, am Schweller eine Sechskantmutter 11. Dann das rechte Verkleidungsseitenteil abnehmen. M5 mit einem Steckschlüssel-Schraubendreher SW8 lösen. Von unten die Muttern lösen.
- Seite 10 12. Unterhalb der Feuerraumtür rechts, am Schweller eine Sechskantmutter 13. Das linke Verkleidungselement entfernen. M5 mit einem Steckschlüssel-Schraubendreher SW8 lösen. Von unten die Muttern lösen. D 10...
-
Seite 11: Montage
MONTAGE 14. Eventuell anfallende Servicearbeiten können nun erfolgen. Achtung: Sicherstellen, dass die Transportsicherung entfernt wurde! 1. Der Abstand von Fußboden zur Verkleidung muss mindestens 25 mm betragen. D 11... - Seite 12 2. Das linke seitliche Verkleidungsteil anlegen. 3. Unterhalb der Feuerraumtür links, am Schweller, die Mutter M5 mit einem Steckschlüssel-Schraubendreher SW8 montieren. Von unten die Achtung: Sicherstellen, dass die Transportsicherung entfernt wurde! Muttern festziehen. D 12...
- Seite 13 4. Das rechte seitliche Verkleidungsteil anlegen. 5. Unterhalb der Feuerraumtür rechts, am Schweller, die Mutter M5 mit einem Steckschlüssel-Schraubendreher SW8 montieren. Von unten die Muttern festziehen. D 13...
- Seite 14 6. Dämmung hinten in die C-Profile hereinschieben. Dann den Rahmen 7. Rechts oberhalb der geschlossenen Feuerraumtür zwei Muttern M5 mit einschieben. einem Steckschlüssel-Schraubendreher SW8 montieren. Achtung: Das Dämmmaterial ist nicht im Lieferumfang enthalten. D 14...
- Seite 15 8. Links oberhalb der geschlossenen Feuerraumtür zwei Muttern M5 mit 9. Die obere Frontverkleidung und hintere Verkleidung mithilfe des mitge- einem Steckschlüssel-Schraubendreher SW8 montieren. lieferten Werkzeuges einhängen, dazu den Winkel auf die Bolzen ste- cken. Die Verkleidung in die Seitenverkleidung stecken und nach unten drücken.
- Seite 16 10. Den Rahmen auflegen und festschrauben. 11. Der Reihenfolge nach die hintere Topplatte, die vordere Topplatte und den Blinddeckel auf den Rahmen legen. D 16...
- Seite 17 12. Die untere Frontverkleidung aufstecken. Dann von unten alle Muttern der Verkleidungselemente festziehen. Technische Änderungen und Irrtümer vorbehalten. D 17...
- Seite 18 NOTIZEN D 18 D 18...
- Seite 19 D 19 D 19...
- Seite 20 NL Uw vakhandelaar | PL Państwa sprzedawca | РУС Ваш дилер Spartherm Feuerungstechnik GmbH · Maschweg 38 · D-49324 Melle Phone +49 (0) 5422 94 41-0 · Fax +49 (0) 5422 9441-14 · www.spartherm.com Service-Hotline 0180 594 41 94 14 Cent/Minute inkl. MwSt. aus den deutschen Festnetzen,...
