ambiente a4 H
O
2

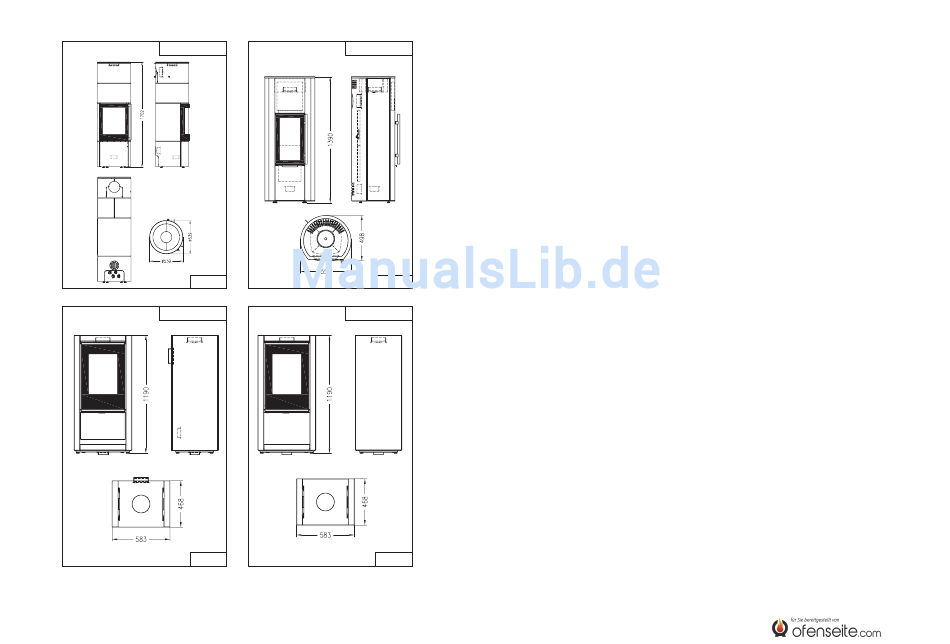

Abb. 1e
ambiente a7
Abb. 1g
ambiente a5
2.3. AUFSTELLUNG / MONTAGE
Der Kaminofen ambiente a1/a2/a3/a4/a4 H
böden aus nicht brennbaren Stoffen mit ausreichender Tragfähigkeit ins-
talliert werden. Bitte beachten Sie das Gesamtgewicht (siehe technische
Daten). Die Tragfähigkeit muss ggf. durch einen ausreichend dicken Belag
(Gewichtsverteilung) aus einem nicht brennbaren Baustoff gewährleistet
werden.
Der Kaminofen wird unter Beachtung der Sicherheitsabstände (siehe „2.5.
Brandschutz" auf Seite 18) auf den Boden gestellt und waagerecht aus-
gerichtet. Die Stellfüße sind in der Höhe einstellbar.
Abb. 1f
2.3.1. MONTAGE DES ABGASSTUTZENS
ambiente a8
Der ambiente a1/a2/a3/a4/a4 H
montiert geliefert. Wenn keine Angaben bei der Bestellung gemacht werden,
erfolgt die Auslieferung mit hinterem Abgang. Bei nachträglicher Änderung
der Position sind folgende Montageschritte auszuführen:
ambiente a1/a2/a3/a4/a4 H
Montage von hinten nach oben: Wenn das Verbindungsstück zum Schorn-
stein schon montiert ist, muss dieses entfernt werden (Abb. 2a Punkt A).
Nehmen Sie den Verkleidungsdeckel oben und den Verkleidungsdeckel für
den Abgasanschluss oben ab (Abb. 2a Punkt B). Lösen Sie die Schrauben
und nehmen Sie das Abdeckblech ab (Abb. 2b Punkt B und C). Anschließend
demontieren Sie den Rohrstutzen, des Abgangs hinten. Lösen Sie zuerst die
Schrauben (Abb. 2b Punkt D). Montieren Sie den Rohrstutzen beim Abgas-
anschluss oben (Abb. 2c Punkt E und F). Anschließend montieren Sie das
Abb. 1h
9
O/a5/a7/a8 darf nur auf Fuß-
2
O/a5/a7/a8 wird je nach Bestellung fertig
2
O
2
