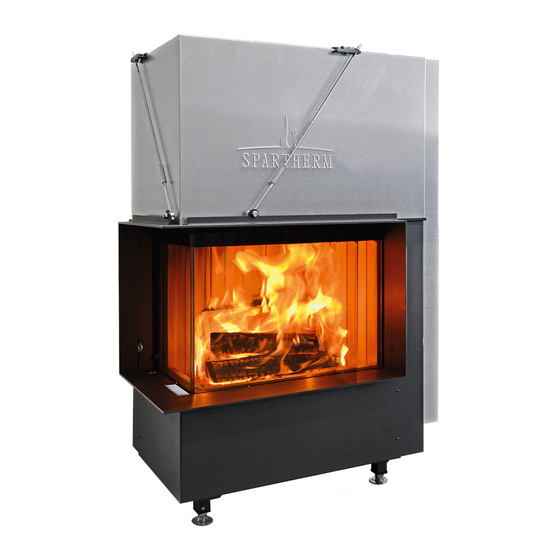

Spartherm Premium Montage- Und Gebrauchsanleitung
Kamineinsätze
Vorschau ausblenden
Andere Handbücher für Premium:
- Montage- und betriebsanleitung (44 Seiten) ,
- Montage- und gebrauchsanleitung (96 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Spartherm Premium
Inhaltszusammenfassung für Spartherm Premium
- Seite 1 Montage- und gebrauchsanleitung KAMINEINSÄTZE PrEMIuM & LEAN STAND 06.2023 das Feuer deines lebens.
- Seite 2 Wort Vorsicht warnen vor einer situation, die zu leichten oder mittleren Verletzungen führen kann. . ACHTUNG! hinweise mit dem Wort achtung warnen vor einer situation, die zu sach- oder umweltschäden führen kann. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
-
Seite 3: Inhaltsverzeichnis
4.5 Gerät transportieren 4.6 Gerät entpacken Gegengewicht einstellen (optional) 4.8 Abgasführung anschließen 4.9 Verbrennungs luft leitung anschließen (optional) 4.10 Gerät bauseitig einbauen 4.11 Montage prüfen 4.12 Erstinbetriebnahme durchführen 4.13 Betreiber einweisen Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 4: Sicherheitsinformationen
Fähigkeiten. • einstellung der Werkseinstellungen des geräts. • Personen mit Mangel an erfahrung und Wissen. • einweisung des betreibers in die bestimmungsgemäße Verwendung des geräts. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 5: Verhalten Im Notfall
6 „5.1 sicherheitshinweise zum gebrauch“ (seite 36). 6 „6.1 sicherheitshinweise zur reinigung“ (seite 43). 6 „7.1 sicherheitshinweise zur instandhaltung“ (seite 46). 6 „8.1 sicherheitshinweise zur demontage“ (seite 52). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 6: Produktinformationen
Feuerraum strömt ist während der Montage das gegengewicht passend und durch anfachen der Flammen die entstehung von einzustellen. emissionen verringert. 6 „4.7 gegengewicht einstellen (optional)“ (seite 27). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 7: Modelle
2.5 / 4 Premium a-3rl-60h Premium a-3rl-80h 2.5 / 11 2.5 / 12 Premium V-2l-55h Premium V-2r-55h 2.5 / 5 2.5 / 6 Premium a-u-50h Premium a-u-70h Premium V-2l-68h Premium V-2r-68h Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 8: Produktinformationen
2.5 / 15 lean 3rl-70h A türhaube B Massive blende C Feuer raum tür mit glaskeramik D türgriff E Feuerraum mit Feuerraumauskleidung F ascherost G aschetopf (unter dem ascherost) Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... - Seite 9 B strahlenschutzblech (auslieferungszustand) C gewichtsschachtverkleidung A Zugstange D sicherungsring B türarretierung E gegengewicht C türverschluss F revisionsklappe D Prallplatte E Verbrennungs luft regler F stellfüße G Verbrennungs luft stutzen Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
-
Seite 10: Lieferumfang
> 80,0 % > 80,0 % > 85,0 % Verbrennungsluftbedarf 29,7 31,4 34,6 bei raumluftabhängiger betriebsweise Förderdruck bei 12,0 Pa 12,0 Pa 12,0 Pa nennwärme leistung gewicht ca. 350 kg 351 kg 350 kg Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... - Seite 11 12,0 Pa 12,0 Pa 12,0 Pa 12,0 Pa 12,0 Pa nennwärme leistung nennwärme leistung gewicht ca. 297 kg 298 kg 297 kg gewicht ca. 265 kg 267 kg 265 kg Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
- Seite 12 350 kg 351 kg Verbrennungsluftbedarf 28,8 28,2 31,1 bei raumluftabhängiger betriebsweise Förderdruck bei 12,0 Pa 12,0 Pa 12,0 Pa nennwärme leistung gewicht ca. 310 kg 311 kg 310 kg Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
- Seite 13 Förderdruck bei Förderdruck bei 12,0 Pa 12,0 Pa 12,0 Pa 12,0 Pa nennwärme leistung nennwärme leistung gewicht ca. 279 kg 280 kg gewicht ca. 337 kg 338 kg Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
- Seite 14 Förderdruck bei Förderdruck bei 12,0 Pa 12,0 Pa 12,0 Pa 12,0 Pa nennwärme leistung nennwärme leistung gewicht ca. 235 kg 236 kg gewicht ca. 357 kg 358 kg Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
- Seite 15 Förderdruck bei Förderdruck bei 12,0 Pa 12,0 Pa 12,0 Pa 12,0 Pa nennwärme leistung nennwärme leistung gewicht ca. 260 kg 261 kg gewicht ca. 231 kg 232 kg Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
-
Seite 16: Nenn Wärme Leistung
Position des Ver brennungs luft schiebers hängt von der je weiligen situation ab und wird von vielen Faktoren beeinflusst. 6 „5.2.3 heizvorgang regulieren“ (seite 40). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 17: 2.10 Abmessungen
1457 1457 1465 ø A durchmesser abgasstutzen ø V durchmesser Verbrennungs luft stutzen die gesamtbreite des geräts kann größer sein. ø a ø V gesamtbreite des geräts: 873 mm. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 18: Brennstoffe
Flamme ab und bilden eine lang anhaltende glut. nadelhölzer sind harzreich, brennen schneller ab und neigen stärker zur Funkenbildung. 5 als optimalen brennstoff empfehlen wir buchenholz. 7 Weitere informationen zum heizen mit holz: www.richtigheizenmitholz.de Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 19: Zulässige Brennstoffe
Mittel sind nicht zum anzünden zugelassen. niemals verwendet werden dürfen: • brennbare Flüssigkeiten und brandbeschleuniger (z. b. spiritus oder Petroleum) – es besteht Verpuffungsgefahr! • Papier – verbrennt schnell und verursacht ascheflug! Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 20: Montage
Voraussetzungen für die Montage und die anforderungen an den aufstellort erfüllt sein, insbesondere die rechtlichen anforderungen für Feuerstätten sind zu beachten. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 21: Anforderungen An Den Aufstellort
(abweichung max. 8 Pa gegenüber dem Freien) überwachen und verhindern, dass gase in den raum gelangen können. eine bauauf sicht liche Zulassung der sicherheitseinrichtung muss vorliegen. A brennbarer baustoff Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... - Seite 22 1200 1400 1400 – – 1000 1000 1200 1200 Für bauteile mit einem u-Wert (Wärmedurchgangs- koeffizient) > 0,4 W/m²K. bei einem u-Wert < 0,4W/m²K sind länderspezifische anforderungen zu beachten. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
- Seite 23 Feuerraumöffnung: Mindestens 300 mm. – 1100 1100 Für bauteile mit einem u-Wert (Wärmedurchgangs- koeffizient) > 0,12W/m²K. bei einem u-Wert < 0,12 W/m²K sind länderspezifische anforderungen zu beachten. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
-
Seite 24: Aufstellungsmaße
Verbrennungs luftanschluss 7 Für weitere angaben und ausführungen mit optionalem lieferumfang ist das separate dokument „technische abmessungen des geräts: daten“ zu beachten. 6 „2.10 abmessungen“ (seite 17). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 25: Konvektionsluftöffnungen
• um die anschlussöffnung zum schornstein sind alle können. eventuell anfallendes Kondensat muss nach außen brennbaren und temperaturempfindlichen baustoffe zu abfließen können. entfernen – auf und in der Wand. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 26: Montage Vorbereiten
4 stellen sie sicher, dass die anforderungen an den schornstein eingehalten werden. 4 Führen sie eine schornsteinberechnung durch. 4 Prüfen sie die einhaltung des notwendigen Förderdrucks. 4 transportieren sie das gerät an den aufstellort. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 27: Gerät Entpacken
Montageposition erfolgt erst im entsprechenden Montageschritt. 4.6 / 1 4 lösen sie das strahlen schutz blech vom gerät. 4 entfernen sie die gewichtsschachtverkleidung. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... - Seite 28 4 setzen sie den sicherungsring wieder ein. 4 stellen sie sicher, dass die Feuer raum tür langsam und mit konstanter geschwindigkeit schließt. 4 Ziehen sie den sicherungsring fest. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
-
Seite 29: Abgasführung Anschließen
4 Wenn erforderlich, entfernen sie den vorgestanzten bereich aus dem strahlen schutz blech. 4 Positionieren sie das gerät unter beachtung der anforderungen an den aufstellort. 6 „4.3 anforderungen an den aufstellort“ (seite 21). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 30: Verbrennungs Luft Leitung Anschließen (Optional)
4 stellen sie sicher, dass das abgasrohr nicht in den schornstein hineinragt. 4 stellen sie sicher, dass die rohranschlüsse dicht sind. 5 Wir empfehlen die Verwendung eines doppelten Wandfutters für den anschluss an den schornstein. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 31: 4.10 Gerät Bauseitig Einbauen
500 mm abstand zwischen oberkante und decke. dämmung notwendig, wenn temperaturen über 85 °c ent- stehen können (abhängig von der individuellen Verbauung). dämmung mit formbeständiger Mineralwolle, mind. 30 mm stark. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... - Seite 32 100 mm stark, ggf. ersatzdämmstoff (z. b. calciumsilikat). innerhalb der heizkammer aus nicht brennbarem Material, sofern keine dämmung erforderlich ist. 500 mm abstand zwischen oberkante und decke. dämmung mit formbeständiger Mineralwolle, mind. 30 mm stark. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
- Seite 33 (z. b. bei austausch der scheibe). 4 achten sie beim erstellen der heizkammer darauf, dass Montagerahmen und blende nicht tiefer als die türhaube des geräts positioniert werden. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
- Seite 34 4 stellen sie sicher, dass sich die Feuer raum tür leichtgängig 4 befestigen sie die Zugstangen an der Wand oder an der öffnen und bewegen lässt. decke. 4 richten sie die blende waagerecht aus (z. b. mit einer Wasserwaage). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
-
Seite 35: Montage Prüfen
Wasseraustritt aus der Feuerraumauskleidung sind dabei möglich. durchführung: 4 Verwenden sie beim erstmaligen anheizen nur eine kleine holzmenge. 4 heizen sie das gerät an. 6 „5.2.2 gerät anheizen“ (seite 39). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 36: Gebrauch
Feuer raum tür können Finger gequetscht werden. 6 „1.4 schornsteinbrand“ (seite 5). 4 Fassen sie nicht in den schließbereich. 4 tragen sie schutzhandschuhe. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... - Seite 37 Premium a-u-50h – 850 mm vorn, 1000 mm seitlich • Premium a-u-70h – 850 mm vorn, 1100 mm seitlich • lean 3rl-70h – 800 mm vorn, 800 mm seitlich Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
-
Seite 38: Heizbetrieb
Öffnen oder schließen des Verbrennungs- luft reglers wird der abbrand beeinflusst. C luftzufuhr geöffnet. dem Feuerraum wird die maximale Verbrennungs luft- menge als Primärluft und als sekundärluft zugeführt. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 39: Gerät Anheizen
Feuerraum auskleidung wird dunkel verfärbt. • Mit zunehmender dauer steigt die temperatur im gerät und die dunklen stellen hellen wieder auf – erst kleine Flecken, dann ganze Flächen. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 40: Heizvorgang Regulieren
4 Machen sie sich mit dem gerät vertraut und finden sie die für sie besten einstellungen heraus. Position des Verbrennungs luft schiebers bei geprüfter nenn- wärme leistung: 6 „2.9 nenn wärme leistung“ (seite 16). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 41: Brennstoff Nachlegen
4 legen sie kleinere holzscheite (bis 250 mm) auf die glut oder stellen sie größere holzscheite hochkant auf die glut. 4 achten sie darauf, dass die glut beim nachlegen nicht erstickt wird. 4 schließen sie die Feuer raum tür. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 42: Heizvorgang Beenden
4 lassen sie das Feuer über einen ausreichend langen Zeitraum ausgehen (z. b. über nacht). 4 stellen sie sicher, dass sich der Verbrennungs luft regler in der Position ganz unten (A) befindet. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 43: Reinigung
Fußboden und Möbel. 4 tragen sie arbeitskleidung und schutzhandschuhe. 4 stellen sie sicher, dass die geöffnete Feuer raum tür gegen Zufallen gesichert ist. 6 abbildung 5.2.1 / 2 (seite 38). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... - Seite 44 4 stellen sie sicher, dass das reinigungsmittel nicht auf dichtungen oder lackierte Flächen gelangt. nach der reinigung muss die Frontscheibe wieder zugeklappt und Frontscheibe und seitenscheibe verriegelt werden. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
-
Seite 45: Jährliche Reinigung
4 reinigen sie die oberflächen und die sichtfensterscheibe. dichtungen oder lackierte Flächen gelangt. 6 „6.3 einfache reinigung“ (seite 43). nach der reinigung müssen die seitenscheiben wieder zugeklappt und verriegelt werden. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 46: Instandhaltung
Fachpersonal. 7 die Wartung ist gemäß anweisungen des rohrherstellers 4 Wenden sie sich an den hersteller oder an einen durchzuführen. Fachbetrieb. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 47: Feuer Raum Tür
B rückwandstein links C rückwandstein rechts D bodenstein hinten links E bodenstein hinten rechts F bodenstein vorne links G bodenstein vorne rechts H ascherost 4 entnehmen sie den ascherost. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 48: Selbst Schließende Feuer Raum Tür
4 entnehmen sie die passende anzahl an gegengewichten. 4 setzen sie den sicherungsring wieder ein. 4 stellen sie sicher, dass die Feuer raum tür langsam und mit konstanter geschwindigkeit schließt. 4 Ziehen sie den sicherungsring fest. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 49: Störungsbehebung
4 lassen sie den schornstein von einem Fachbetrieb heizbedarf erforderlich ist. prüfen. • der brennstoff ist zu feinkörnig. 4 Verwenden sie nur zulässige brennstoffe. 6 „3.2 Zulässige brennstoffe“ (seite 19). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... - Seite 50 4 stellen sie sicher, dass die absperr vorrichtung der Verbrennungs luft leitung geöffnet ist. 4 Prüfen sie die luft zufuhr von außen (z. b. außen luft- gitter frei). 4 reinigen sie die Verbrennungsluftleitung. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
- Seite 51 4 lassen sie das seil von einem Fachbetrieb austauschen. Wenn sich eine störung nicht beheben lässt: 4 Wenden sie sich an den hersteller oder an einen Fachbetrieb. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
-
Seite 52: Demontage
Fußboden und Möbel. Vor der demontage müssen das gerät und die ofenanlage gereinigt werden. Für die reinigungsarbeiten wird die Prallplatte aus dem Feuerraum entnommen. 6 „6. reinigung“ (seite 43). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 53: Entsorgung
Verpackungsmaterialien sind nach umweltverträglichen gesichtspunkten ausgewählt und aus wiederverwertbaren Materialien hergestellt. die Verpackungsmaterialien können nach gebrauch in den rohstoffkreislauf zurückgeführt werden. 4 entsorgen sie die Verpackung umweltfreundlich getrennt nach Werkstoffen. Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... -
Seite 54: Anhang
• DIN 18160-1/2: abgasanlagen/hausschornsteine. • DIN 4751 / DIN EN 12828: heizungssysteme in gebäuden – Planung von Warmwasser-heizungsanlagen. VDI 2035: Wasseraufbereitung für heizungsanlagen. • • Art. 15a: b-Vg (Österreich). Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de... - Seite 55 Montage- und gebrauchsanleitung | Premium & Lean | 06.2023 | de...
- Seite 56 FACHHÄNDLER www.facebook.com/spartherm www.instagram.com/spartherm www.youtube.com/sparthermgermany www.spartherm.com Spartherm Feuerungstechnik GmbH Maschweg 38 | 49324 Melle | Tel.: +49 5422 9441-0...
