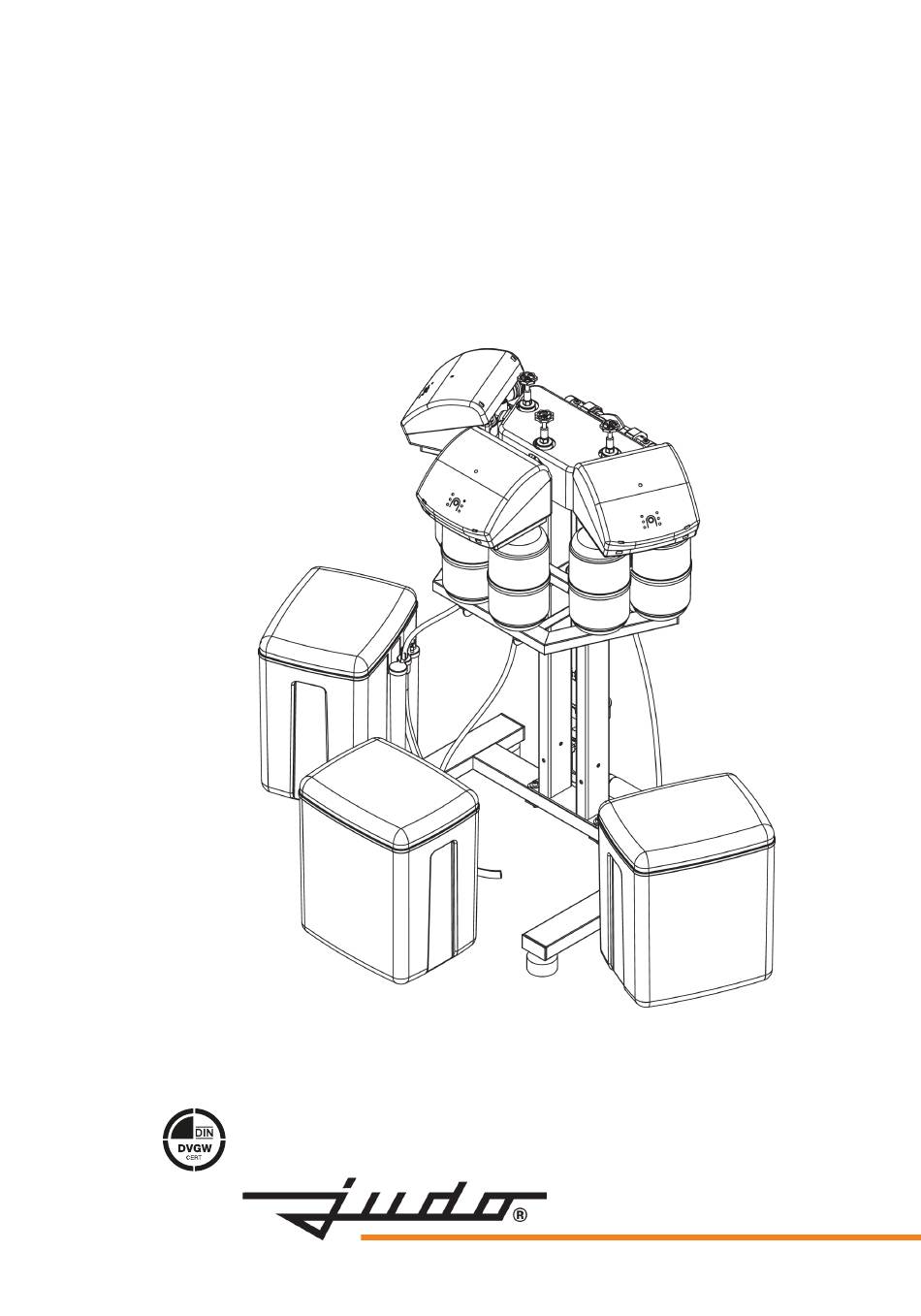

- Seite 1 Einbauanleitung CONTISOFT 7,5 Enthärtungsanlage Gültig für: EU-Länder und Schweiz Sprache: deutsch Vor Gebrauch lesen und aufbewahren! DVGW-geprüfte Einzelgeräte JCS-2P...
- Seite 2 Sie uns mit dem Kauf dieses Produkts D-71351 Winnenden entgegengebracht haben. Sie haben ein Gerät erworben, das sich auf dem neues- E-Mail: info@judo.eu • judo.eu ten Stand der Technik befindet. Es wurde vor der Auslieferung gewissenhaft über- prüft. Bei auftretenden Fragen oder für...
-
Seite 3: Inhaltsverzeichnis
Gerät an vormontiertes Umge- hungsventil anschließen..... Abwasseranschluss und Sicher- heitsüberlauf........ 10 Einbaubeispiel......11 Inbetriebnahme......12 Technische Daten..... 13 Einbaumaße........ 13 Anschlussplan Sammelstörmel- dung..........15 Zubehör........15 Ersatzteile........16 Entsorgung........ 17 Wartungsprotokoll....18 Kundendienst......20 1703584 • 2022/09 CONTISOFT 7,5... -
Seite 4: Sicherheitshinweise
Bruch von Geräteteilen kom- Vor der Installation auf mögliche • men. Beschädigungen prüfen. Funktionsstörungen im Betrieb Für das Abwasser muss ein ausreichend • umgehend durch Fachpersonal dimensionierter Abwasseranschluss beseitigen lassen. nach DIN 1986 vorhanden sein. CONTISOFT 7,5 1703584 • 2022/09... -
Seite 5: Verwendete Symbole
Warnung vor elektrischer Spannung Vom Hersteller vorgeschriebene Anziehmomente Anwendungstipps und andere Infor- mationen Direkt am Gerät angebrachte Hinweise, wie z. B.: Fließrichtung (Pfeil) • Typenschild • Reinigungshinweis • unbedingt beachten und in vollständig les- barem Zustand halten. 1703584 • 2022/09 CONTISOFT 7,5... -
Seite 6: Installation
PN 10 Pfeil angezeigt. Betriebsdruck 2 bar - 7 bar Bei falschem Einbau ist eine Funktion INFO_NO_HEADER des Geräts nicht möglich. Das Gerät arbeitet am wirtschaftlichsten bei einem Betriebsdruck zwischen 3 bar und 5 bar. CONTISOFT 7,5 1703584 • 2022/09... -
Seite 7: Anlage Verrohren Und Rohrlei- Tung Spülen
Herstellen der Verrohrung der Anlage: Das Anziehmoment (ca. 10 Nm) EINHEIT so wählen, dass die Profilflansch- Gestell an die Wand schieben. dichtung schließt. Gestell durch Verstellen der vier Gum- mifüße waagerecht ausrichten. Anlage fachgerecht verrohren. 1703584 • 2022/09 CONTISOFT 7,5... -
Seite 8: Gerät An Vormontiertes Umge- Hungsventil Anschließen
Die profilierte Seite der Dichtung muss zum Umgehungsventil zeigen. wurde die Rohrleitung gespült. WARNUNG ACHTUNG! Bei nicht korrekt sitzender Pro- INFO_NO_HEADER Die Enthärtungsanlagen in der Rei- filflanschdichtung kann Wasser henfolge von links nach rechts (Mar- austreten und Wasserschäden CONTISOFT 7,5 1703584 • 2022/09... - Seite 9 Diese Vorgehensweise für jede ein- zelne Enthärtungsanlage wiederholen. Bei der mittleren Enthärtungsanlage ist vor das Umgehungsventil ein Adapter geschraubt, damit die Enthärter bei der Montage nicht miteinander kollidieren. Abb. 5: Bajonettanschluss einrasten (exemplarisch für Enthärter 2) 1703584 • 2022/09 CONTISOFT 7,5...
-
Seite 10: Abwasseranschluss Und Sicherheitsüberlauf
Steuerkopf verlegt wer- den. Die Schlauchlänge darf maximal 3 m • betragen. Sicherheits-Überlaufschlauch anschlie- ßen Den Sicherheitsüberlaufschlauch (19 • mm Außendurchmesser) knickfrei und mit stetigem Gefälle zum Abwasserka- nal mit freiem Auslauf verlegen. CONTISOFT 7,5 1703584 • 2022/09... -
Seite 11: Einbaubeispiel
Installation Einbaubeispiel Abb. 6: Einbaubeispiel CONTISOFT 7,5 1703584 • 2022/09 CONTISOFT 7,5... -
Seite 12: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Ausführliche Informationen zur Inbetrieb- nahme und zum Betrieb der Enthärtungs- anlage sind in der Betriebsanleitung zum Einzelenthärter JCS-2P enthalten (Best.-Nr. 1701783). CONTISOFT 7,5 1703584 • 2022/09... -
Seite 13: Technische Daten
Technische Daten Technische Daten CONTISOFT 7,5 Enthärtungsanlage Angabe zu: CONTISOFT 7,5 Bestellnummer 8204018 Maximale Umgebungstemperatur 30 °C Maximale Wassertemperatur 30 °C Luftfeuchtigkeit nicht kondensierend Rohranschluss 1½" Anzahl der Einzelenthärter Empfohlene Anzahl der Wohneinheiten Betriebsgewicht mit Salzfüllung ca. 260 kg Versandgewicht ca. - Seite 14 Technische Daten Abb. 7: Einbaumaße CONTISOFT 7,5 Die Salzvorratsbehälter können je nach Wunsch und Platz vor dem Gestell oder auch unter bzw. direkt rechts und links der Anlage positioniert werden. Einbaulänge (Drehflansch) Abstand des Abwasseran- schlusses zum Boden (kleins- Gerätebreite tes Maß)
-
Seite 15: Anschlussplan Sammelstörmel- Dung
Technische Daten Anschlussplan Sammelstör- meldung Abb. 8: Anschlussplan Sammelstörmeldung Zubehör Härtemessbesteck JGHP 0 - 30 °dH • (Best.-Nr. 8742120) Automatische Verschneideeinrichtung • JAV 1¼" - Hartwasserdurchfluss 0,2 - 8 m³/h Sammelstörmeldung • (Best.-Nr. 8200345) 1703584 • 2022/09 CONTISOFT 7,5... -
Seite 16: Ersatzteile
Technische Daten Ersatzteile Abb. 9: Ersatzteile JUDO CONTISOFT 7,5 CONTISOFT 7,5 1703584 • 2022/09... -
Seite 17: Entsorgung
Verpackungsabfall ist dem örtlich eingerichteten Recycling-System zuzuführen. Zum Schutz der Umwelt dürfen Alt- geräte nicht über den Hausmüll entsorgt werden. Stattdessen die kommunalen Sammel- bzw. Rück- nahmestellen nutzen, die zur kos- tenlosen und umweltgerechten Entsorgung verpflichtet sind. 1703584 • 2022/09 CONTISOFT 7,5... -
Seite 18: Wartungsprotokoll
Wartungsprotokoll Wartungsprotokoll Produktbezeichnung: Bestellnummer: Seriennummer: Datum Durchgeführte Arbeiten Firma / Unterschrift CONTISOFT 7,5 1703584 • 2022/09... - Seite 19 Notizen 1703584 • 2022/09 CONTISOFT 7,5...
-
Seite 20: Kundendienst
Industriestrasse 15 • CH-4410 Liestal Tel. +41 (0)61 906 40 50 • Fax +41 (0)61 906 40 59 E-mail: info@judo-online.ch • judo-online.ch JUDO Wasseraufbereitung GmbH • Filiaal - Filiale Benelux Laarbeeklaan - Av. du Laerbeek, 72 A1 • B-1090 Brussel-Bruxelles BENELUX Tel./Tél.
