Sonden; Anschluss Des Datentransferkabels - Elcometer Protovale 331 THD Bedienungsanleitung

Benutzen Sie den CoverMaster

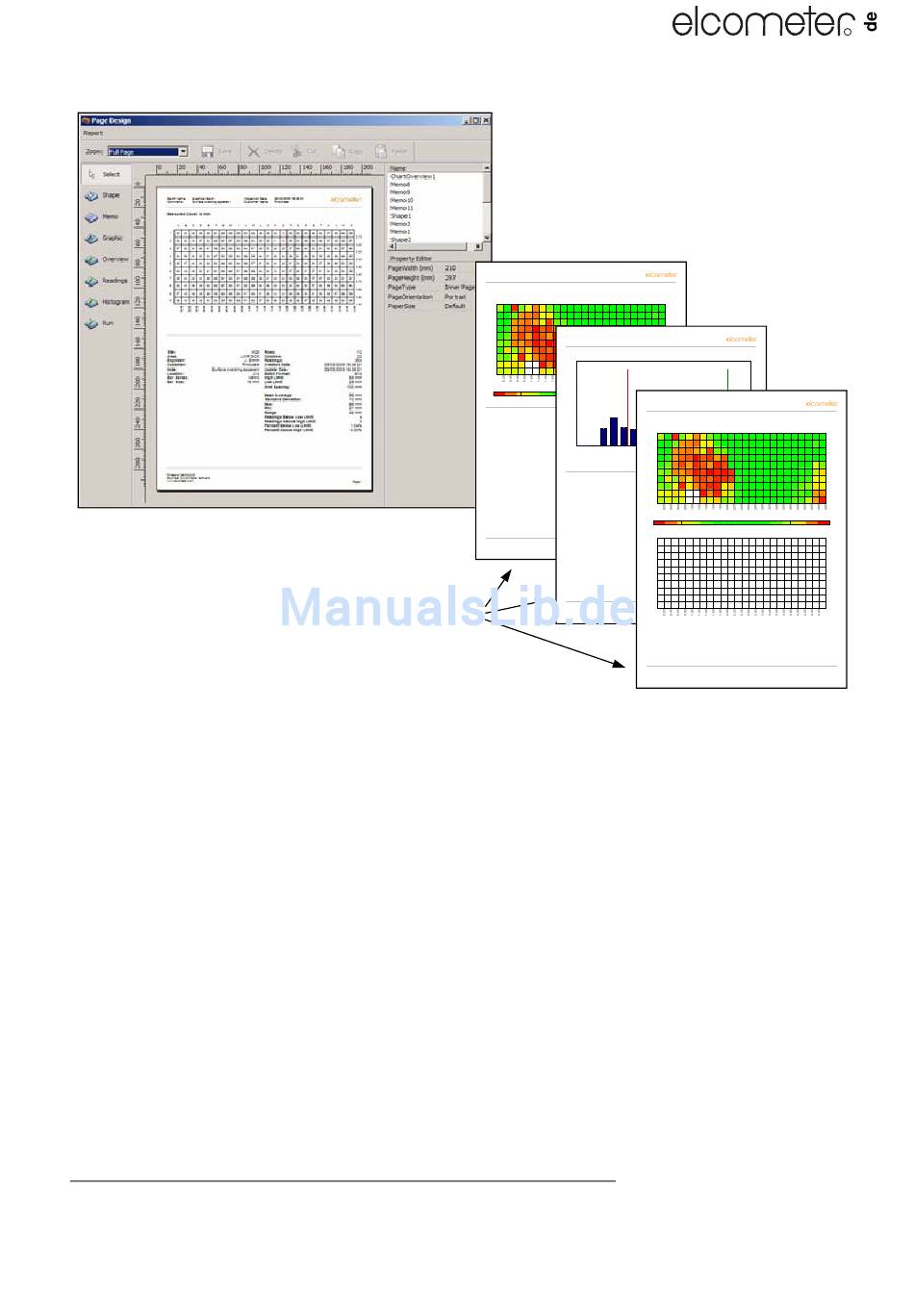

Seiten Designer...
... um Ihre eigenen Berichte zu erstellen
Abb. 31. Erstellen Sie professionelle Berichte

18.3 Anschluss des Datentransferkabels

1. Stecken Sie die 9-Pol D-Type Buchse, welche sich am einen Ende des Datentransferkabels
befindet, in die COM-Schnittstelle Ihres Computers (Ein RS232 Adapter, welcher es Ihnen
ermöglicht Ihr Betondeckungsmessgerät mit einer USB-Schnittstelle zu verbinden, ist
erhältlich - siehe "Zubehör", Seite 65 für Bestellinformationen).
2. Stecken Sie den 5-poligen Stecker am anderen Ende des Datentransferkabels in die RS232
Schnittstelle welche sich auf der Rückseite des Messgerätes unter der Abdeckungsklappe
befindet - Siehe "Computer Schnittstelle", Seite 11.
3. Schalten Sie das Messgerät ein, und überprüfen Sie ob der Ablesebildschirm angezeigt wird.

19 SONDEN

Fünf Messkopfmodelle sind für Ihr Elcometer 331 lieferbar: Standard, hochauflösend, Tiefen (auch
mit Edelstahlerkennung) und Bohrlochsonde - siehe "Zubehör", Seite 65
z. Die Abbildungen Abb. 30 und Abb. 31 zeigen ein Gitterlos. Gittermessungen sind nur mit dem Modell T
möglich. Das Modell S kann lediglich ein lineares Los speichern.
®
