20 HALBZELLENSONDEN

Es sind zwei Typen von Halbzellensonden lieferbar. Diese können leicht durch ihre Farbe
unterschieden werden:
Kupfer - Kupfersulfat (Cu-CuSO
Silber - Silberchlorid (Ag-AgCI):

20.1 Sonde befeuchten

Damit die Sonden korrekt funktionieren können, muss der Keramikkopf (die Elektrode) feucht sein.
Um eine gut befeuchtete Sonde zu erhalten, tauchen Sie die Elektrode für zwei oder drei Minuten
in Wasser. Dies ist in der Regel für einen ganzen Tag ausreichend. Wird die Sonde nicht benutzt,
so schützt die Kunstsoffkappe die Sonde vor Austrocknung. Wird die Sonde lange gelagert, so
fügen Sie etwas Wasser in die Schutzkappe bevor sie diese auf die Sonde setzen.

20.2 Sicherheitshinweise

Diese Sonden benötigen keine spezielle Pflege oder Wartung. Verschmutzungen sollten in warmen
Wasser vorsichtig entfernt werden, evtl. auch in einer leichten Seifenlauge. Diese beeinflusst die
Sondenfunktion in keiner Weise. Prüfen Sie regelmässig die Kabel auf Beschädigungen (Knicke,
Risse etc.).
Die Halbzelle wurde bewusst mit einer gesättigten
kupferartigen
Sulfatlösung,
Kupfersulfatkristallen, gefüllt um eine Lebensdauer von ca.
10 Jahren gewährleisten zu können.

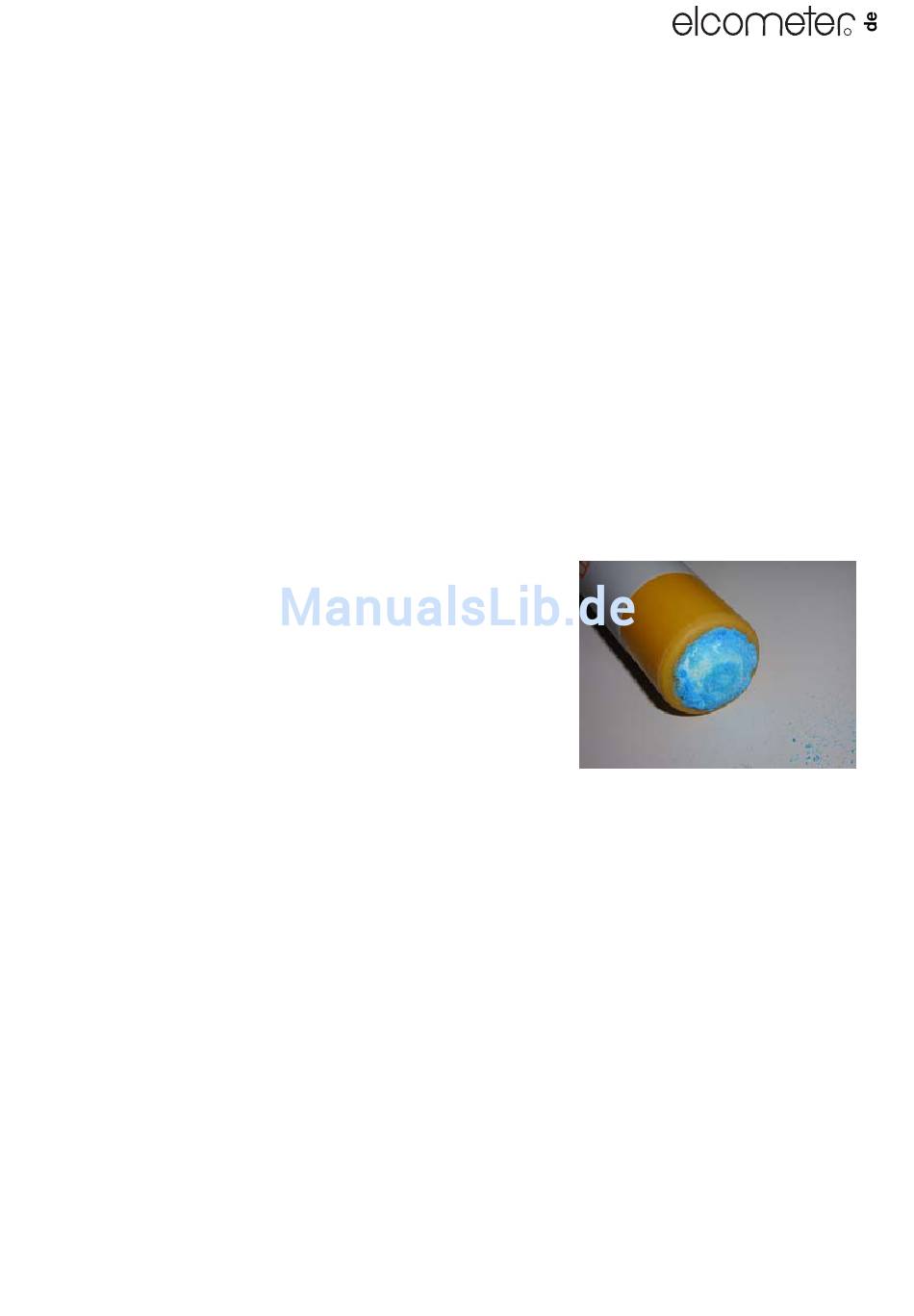

Unter bestimmten Umständen kann ein geringer Prozentsatz
dieser Füllung aus dem keramischen Messkopf der
Halbzelle austreten und kristallisieren (siehe Abbildung).
Dies beeinflusst die Funktion der Zelle in keiner Weise. Die
Kristalle sollten mit destiliertem Wasser abgewaschen
werden.

20.3 Temperatur

Setzen Sie die Sonden niemals Frost aus. Dies zerstört Ihre Sonde zwar nicht, doch ist es nicht
möglich in diesem Zustand korrekte Messwerte zu ermitteln. Die Halbzellenwerte sind abhängig
von der Umgebungstemperatur unterschiedlich. Die Sonden werden bei 25°C uaf +/- 10 mV in einer
Referenzzelle geprüft. Die folgenden Werte, relativ zu einer Standard Calomelzelle werden als
Grenzwerte während der Produktion verwendet:
Cu-CuSO
:
+50 mV(tief)
4
Ag-AgCI:
-50 mV(tief)

20.4 Lebensdauer

Ihre Sonde verliert während der Lagerung nicht an Leistung.
):
GELB
4
BLAU
kombiniert
mit
festen
+60 mV(ref)
+70 mV(hoch)
-40 mV(ref)
-30 mV(hoch)
R
H
ALBZELLENSONDEN
