3.3 Erkennung des Messkopfes
Die vier Messkopftypen haben eine von zwei möglichen Größen. Der hochauflösende- und der
Standardmesskopf können in die Schienen auf der Messgeräteoberseite eingesetzt werden. Die
Tiefensonde und der THD-Messkopf sind etwas größer und können hier nicht eingesetzt werden.
Die Messköpfe sind entsprechend beschriftet. Die Elcomaster Software zeigt den verwendetetn
Messkopf an (siehe Kapitel 3.2).
3.4 Anschluss von Halbzellensonden
Schliessen Sie die Sonde und die Kabel wie abgebildet an. Der Messkopf kann gleichzeitig mit der
Halbzellensonde an dem Gerät angeschlossen sein. Für eine einfachere Anwendung wird aber
empfohlen, den Messkopf zu entfernen und im Transportkoffer aufzubewahren.

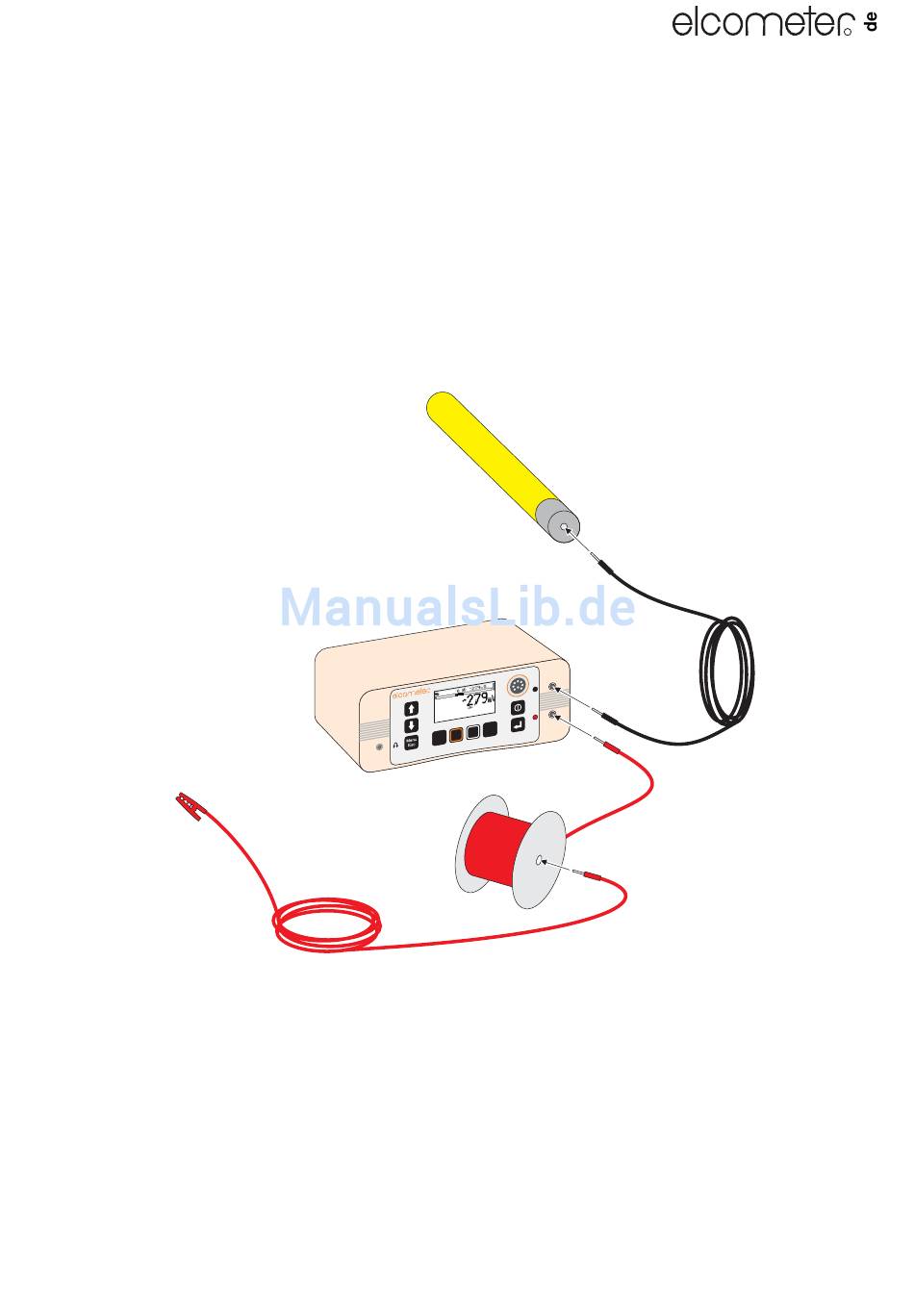

Abb. 5. Anschluss der Halbzellensonde und der Kabel
Rotes
Kabel
E
S
RSTE
CHRITTE
Schwarzes
Kabel
R
7
