M
D
ESSUNG DES
URCHMESSERS VON
(Abb. 17). Das Tonsignal/Signalstärkenanzeige ereichen ein Minimum wenn die Sonde 90°
zum Stab liegt und die Einkerbungen genau über dem Stab liegen.
11. Drücken Sie [ ] wenn Sie Sonde genau auf den Stab ausgerichtet ist.
Das Bedeckungsmessgerät zeigt jetzt die Bedeckung und den Durchmesser des Stabes an.
12. Wenn Sie mit dem Wert zufrieden sind drücken Sie [ ] um diesen Durchmesser zu
verwenden. Wenn Sie nicht mit den angezeigten Werten zufrieden sind drücken Sie [menu/
esc] um, ohne Änderungen vorzunehmen, wieder zur Ableseanzeige zu gelangen.
Wenn die orthogonale Durchmesserbestimung nicht gelingt (z.B. wegen einer falschen Ausrichtung
der Sonde oder weil der Stab zu tief liegt), wird eine Fehlermeldung angezeigt mit der Möglichkeit
den Vorgang zu wiederholen.
9.3 Genauigkeit
Wie
alle
Methoden
Durchmesserbestimmung von Fehlern bei der Ausrichtung der Sonde und bei nah beieinander
liegende Stäben (lichte Weite) beeinflusst werden.
Das Resultat der unten aufgeführten möglichen Fehlerquellen ist, dass die Bedeckung und der
Durchmesser zu groß angezeigt werden. Deswegen sollten die angezeigten Werte niemals als
Untergrenze sondern immer als Obergrenze gesehen werden.
Sondenpositionierung
Bei der parallelen Messung (Abb. 16) sollte die Signalstärke ein Maximum erreichen. Eine falsche
Positionierung der Sonde in Lage oder Richtung kann dadurch erkannt werden, dass das Signal
nur schwächer wird.
Bei der orthogonalen Messung (Abb. 17) sollte die Signalstärke ein Minimum sein. Eine falsche
Positionierung der Sonde in Lage oder Richtung kann dadurch erkannt werden, dass das Signal
nur stärker wird.
Deswegen führen beide Fehler bei der Positionierung dazu, dass der Durchmesser (und deswegen
auch die Bedeckung) überschätzt wird.
Benachbarte Stäbe
Jedes zusätzliche Metallobjekt innerhalb der Reichweite kann die (orthogonalen und parallelen)
Messergebnisse, jedoch nicht notwendigerweise beide in gleicher Art und Weise, erhöhen. In der
30
R
B
EWEHRUNGSSTÄBEN

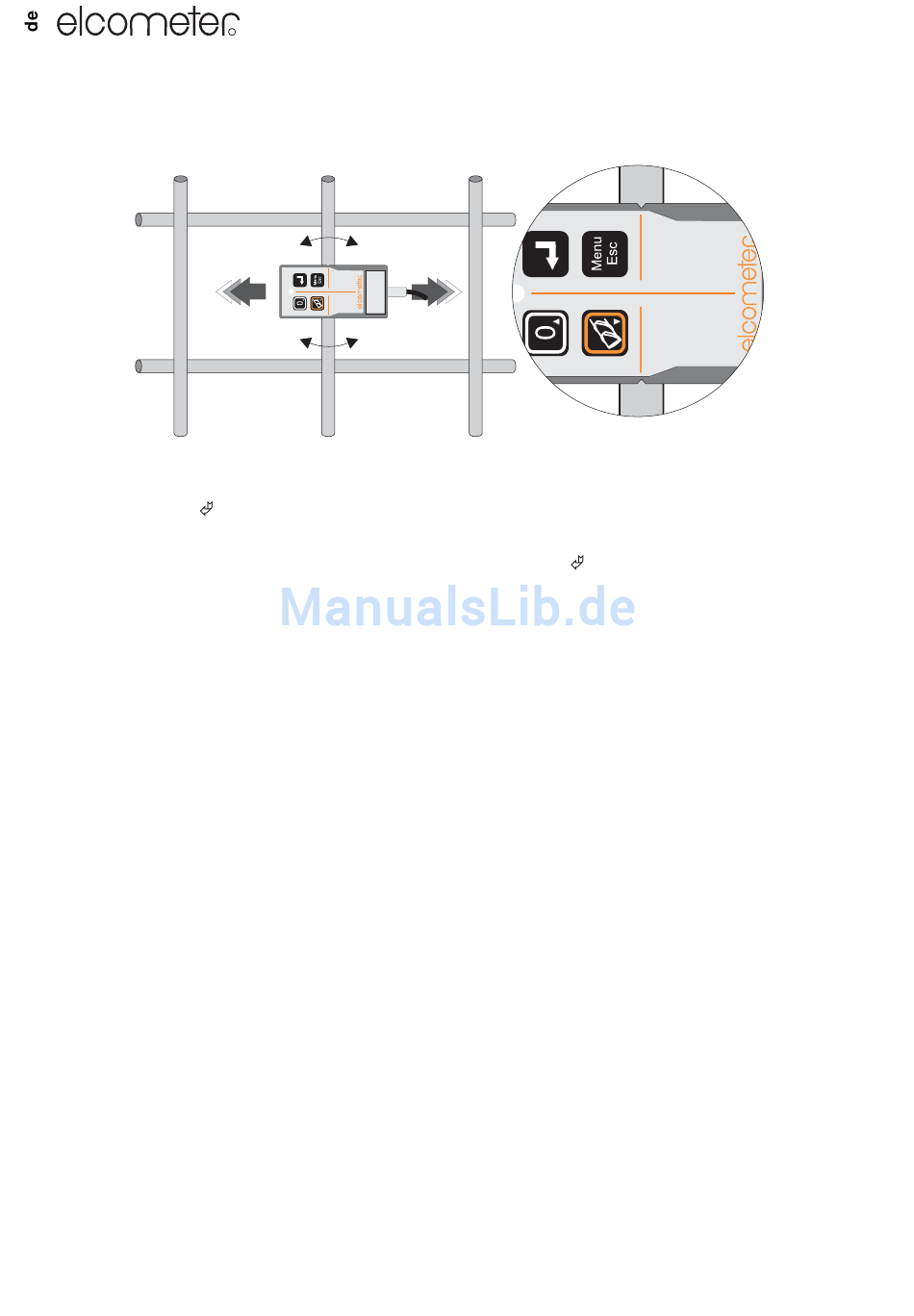

Abb. 17. Sonde ist um 90° gedreht
zur
Durchmesserbestimmung
(
N
)
ORTHOGO
AL
kann
auch
die
orthogonale
