Triggerart

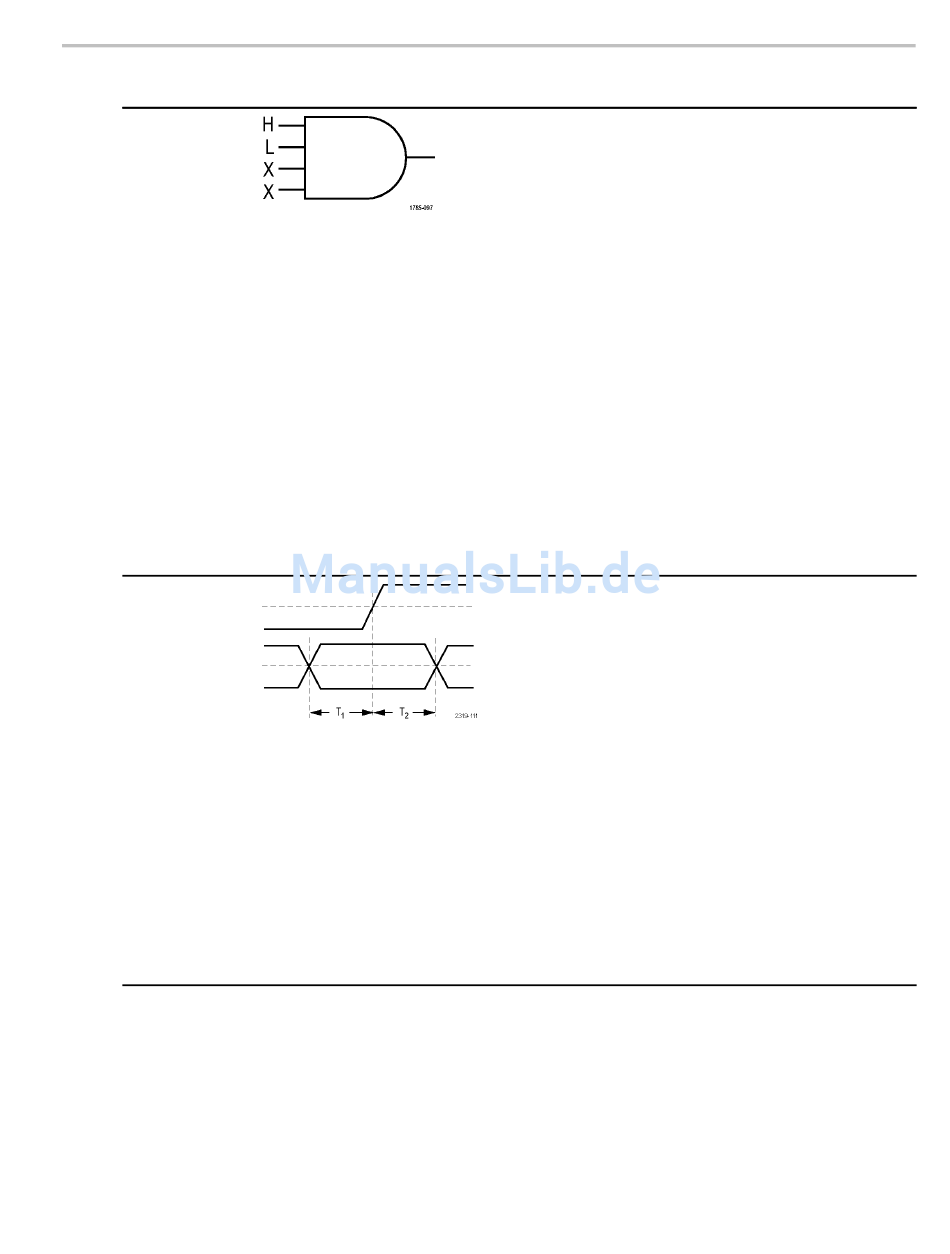

Logik
Setup and Hold
Benutzerhandbuch für Oszilloskope der Serien MSO2000B und DPO2000B
Trigger-Bedingungen
Triggern Sie, wenn alle Kanäle in den angegebenen
Status übergehen. Wählen Sie mit dem
Mehrzweck-Drehknopf a einen Kanal aus.
Drücken Sie die entsprechende Taste auf dem seitlichen
Rahmen, um den Status des Kanals auf Hoch, Niedrig
oder Beliebig (X) zu setzen.
Wählen Sie mithilfe der Taste Takt auf dem seitlichen
Rahmen die getaktete Triggerung (Zustandstriggerung)
aus. Maximal kann ein Taktkanal ausgewählt werden.
Drücken Sie die Taste Taktflanke auf dem unteren
Rahmen, um die Polarität der Taktflanke zu ändern.
Deaktivieren Sie die getaktete Triggerung und kehren
Sie zur nichtgetakteten Triggerung (Mustertriggerung)
zurück, indem Sie den Taktkanal auswählen und ihn auf
Hoch, Niedrig oder Beliebig setzen.
Bei ungetakteter Triggerung erfolgt das Triggern
standardmäßig, wenn die ausgewählte Bedingung erfüllt
ist. Sie können das Triggern für den Fall festlegen,
dass die Bedingung nicht erfüllt ist, oder auch zeitlich
eingeschränktes Triggern auswählen.
Bei Oszilloskopen der Serie MSO2000B können Sie bis
zu 20 Kanäle (4 analoge und 16 digitale Kanäle) für
einen Logik-Trigger nutzen.
Sie triggern, wenn sich der Status eines logischen
Dateneingangs innerhalb der Setup- oder Hold-Zeit
relativ zu einer Taktflanke ändert.
Setup ist der Zeitraum, über den Daten vor einer
Taktflanke stabil sein sollten und sich nicht ändern. Hold
ist der Zeitraum, über den Daten nach einer Taktflanke
stabil sein sollten und sich nicht ändern.
Oszilloskope der Serie MSO2000B beherrschen die
Setup and Hold-Triggerung für mehrere Kanäle und
können den Status eines ganzen Busses hinsichtlich
Setup-and-Hold-Verletzungen überwachen. Bei
Oszilloskopen der Serie MSO2000B können Sie bis zu
20 Kanäle (4 analoge und 16 digitale Kanäle) für einen
Setup-and-Hold-Trigger nutzen.
Wählen Sie mit der Taste Takt auf dem seitlichen
Rahmen den Taktkanal aus. Wählen Sie mit dem
Steuerelement Wählen sowie den Tasten Daten und
Ungenutzt einen oder mehrere Kanäle aus, die im
Hinblick auf Setup- und Hold-Verletzungen überwacht
werden sollen.
Triggereinstellung
73
