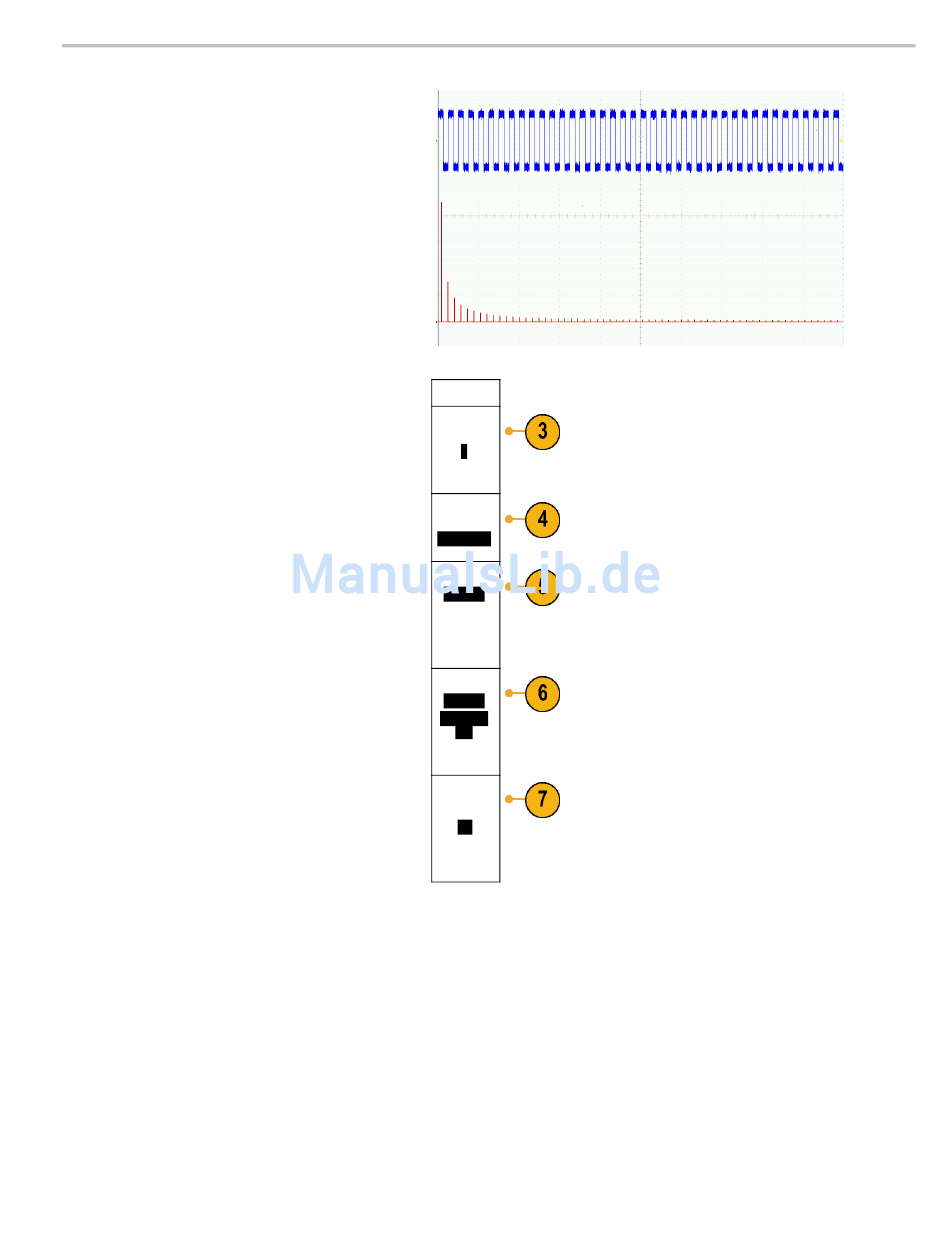

Auf dem Bildschirm wird FFT angezeigt.
3. Drücken Sie die Taste FFT-Quelle auf dem
seitlichen Rahmen, und drehen Sie den
Mehrzweck-Drehknopf a, um die Quelle auf
Kanal 1, 2, 3 oder 4 festzulegen.
4. Drücken Sie Vertikale Einheiten, und
drehen Sie den Mehrzweck-Drehknopf a, um
„dBV Eff" oder „Lineare Eff" auszuwählen.
5. Drücken Sie Fenster, und drehen
Sie den Mehrzweck-Drehknopf a, um
die Fensterfunktionen Rectangular,
Hamming, Hanning oder Blackman-Harris
auszuwählen.
6. Drücken Sie auf dem seitlichen
Rahmen die Taste Horizontal, um
die Mehrzweck-Drehknöpfe a und b
zu aktivieren und so die FFT-Anzeige
verschieben und zoomen zu können.
7. Drücken Sie auf dem seitlichen
Rahmen die Taste Gating Indicators
(Gating-Indikatoren), um die visuellen
Gating-Indikatoren zu aktivieren, die den
FFT-Analysebereich anzeigen.
Wichtige Hinweise zur Verwendung der FFT-Funktion auf diesem Oszilloskop:
Benutzerhandbuch für Oszilloskope der Serien MSO2000B und DPO2000B
FFT
FFT-
Quelle
1
Vertikale
Einheiten
Lineare Eff
Fenster
Hanning
Horizontal
625 kHz
1,25 kHz-
/div
Gating
Indicators
On
|Off
Analysieren von Signaldaten
107
