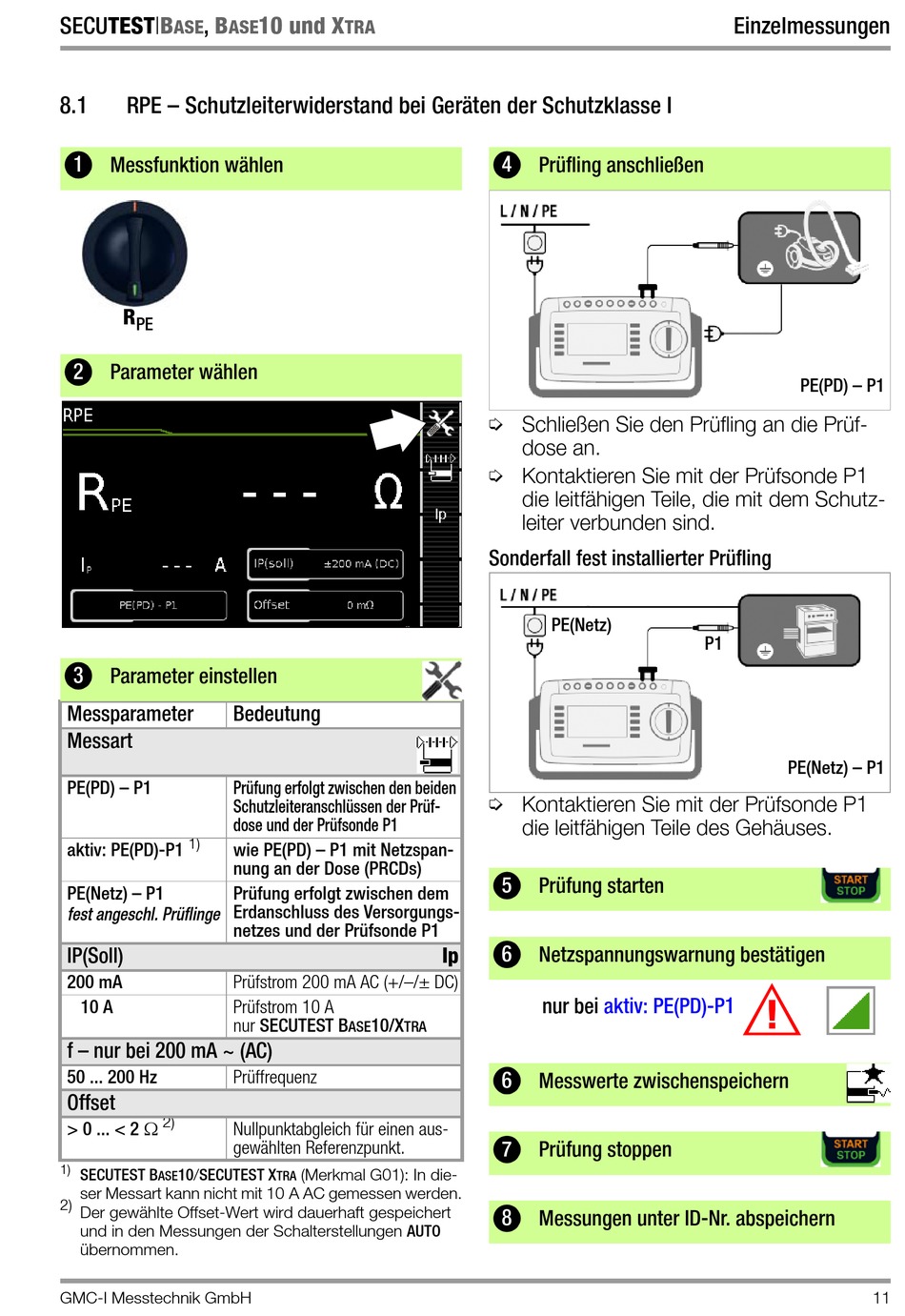

8.1 RPE – Schutzleiterwiderstand bei Geräten der Schutzklasse I
1 Messfunktion wählen
R
PE
2
Parameter wählen
3 Parameter einstellen
Messparameter
Messart
PE(PD) – P1
1)
aktiv: PE(PD)-P1
PE(Netz) – P1
fest angeschl. Prüflinge
IP(Soll)
200 mA
10 A
f – nur bei 200 mA ~ (AC)
50 ... 200 Hz
Offset
> 0 ... < 2 
2)
1)
SECUTEST B 10/SECUTEST X
ASE
ser Messart kann nicht mit 10 A AC gemessen werden.
2)
Der gewählte Offset-Wert wird dauerhaft gespeichert
und in den Messungen der Schalterstellungen AUTO
übernommen.
GMC-I Messtechnik GmbH
10 und X
TRA
Bedeutung
Prüfung erfolgt zwischen den beiden
Schutzleiteranschlüssen der Prüf-
dose und der Prüfsonde P1
wie PE(PD) – P1 mit Netzspan-
nung an der Dose (PRCDs)
Prüfung erfolgt zwischen dem
Erdanschluss des Versorgungs-
netzes und der Prüfsonde P1
Prüfstrom 200 mA AC (+/–/± DC)
Prüfstrom 10 A
nur SECUTEST B 10/X
ASE TRA
Prüffrequenz
Nullpunktabgleich für einen aus-
gewählten Referenzpunkt.
(Merkmal G01): In die-
TRA
4 Prüfling anschließen
➭ Schließen Sie den Prüfling an die Prüf-
dose an.
➭ Kontaktieren Sie mit der Prüfsonde P1
die leitfähigen Teile, die mit dem Schutz-
leiter verbunden sind.
Sonderfall fest installierter Prüfling
PE(Netz)
➭ Kontaktieren Sie mit der Prüfsonde P1
die leitfähigen Teile des Gehäuses.
5 Prüfung starten
6 Netzspannungswarnung bestätigen
Ip
nur bei aktiv: PE(PD)-P1
6
Messwerte zwischenspeichern
7 Prüfung stoppen
8 Messungen unter ID-Nr. abspeichern
Einzelmessungen
PE(PD) – P1
P1
PE(Netz) – P1
!
