SECUTEST|B , B
ASE ASE
7
Prüfling anschließen
➭ Schließen Sie den Prüfling je nach ge-
wähltem Prüfablauf an das Prüfgerät an:
– Prüfdose
– Festanschluss
– AT16/32-DI-Adapter
Schalterstellung A1 ... A7, AUTO
Der Anschluss ist abhängig von der Art des
Prüflings.
Schalterstellung A8
Für die Prüfung von Verlängerungsleitungen
nach Norm: Anschluss an die Prüfdose über
folgenden Adapter:
– EL1: bei einphasigen Verlängerungsleitungen
8 Anschlusskontrolle & Prüfablauf starten
Vor dem Beginn des Prüfablaufs
werden folgende Kontrollen auto-
matisch durchgeführt:
• Sondenkontrolle
(ob Sonde angeschlossen)
• Isolationskontrolle (ob der Prüfling gut
isoliert aufgestellt ist)
• Einschalt- und Kurzschlusskontrolle.
Um einen Kurzschluss am Prüfling
erkennen zu können, wird zwischen L-N
und LN-PE geprüft.
Sofern Sie die für den jeweiligen
Prüfablauf spezifischen Parameter
„Erkannte Klassifiz." auf „immer überneh-
men" und „Autoerkenn. von" auf
„Anschluss und SK" (vor Auslösen von Start)
eingestellt haben, werden zusätzlich folgende
Kontrollen vor dem Start des Prüfablaufs
durchgeführt:
• Schutzklassenerkennung bei Prüflingen mit
Schutzleiter
• Anschlusskontrolle: Kontrolle, ob der
Prüfling an der Prüfdose angeschlossen
ist. Bei Schutzklasse I, ob beide Schutz-
leiterkontakte kurzgeschlossen sind.
GMC-I Messtechnik GmbH
10 und X
TRA
9

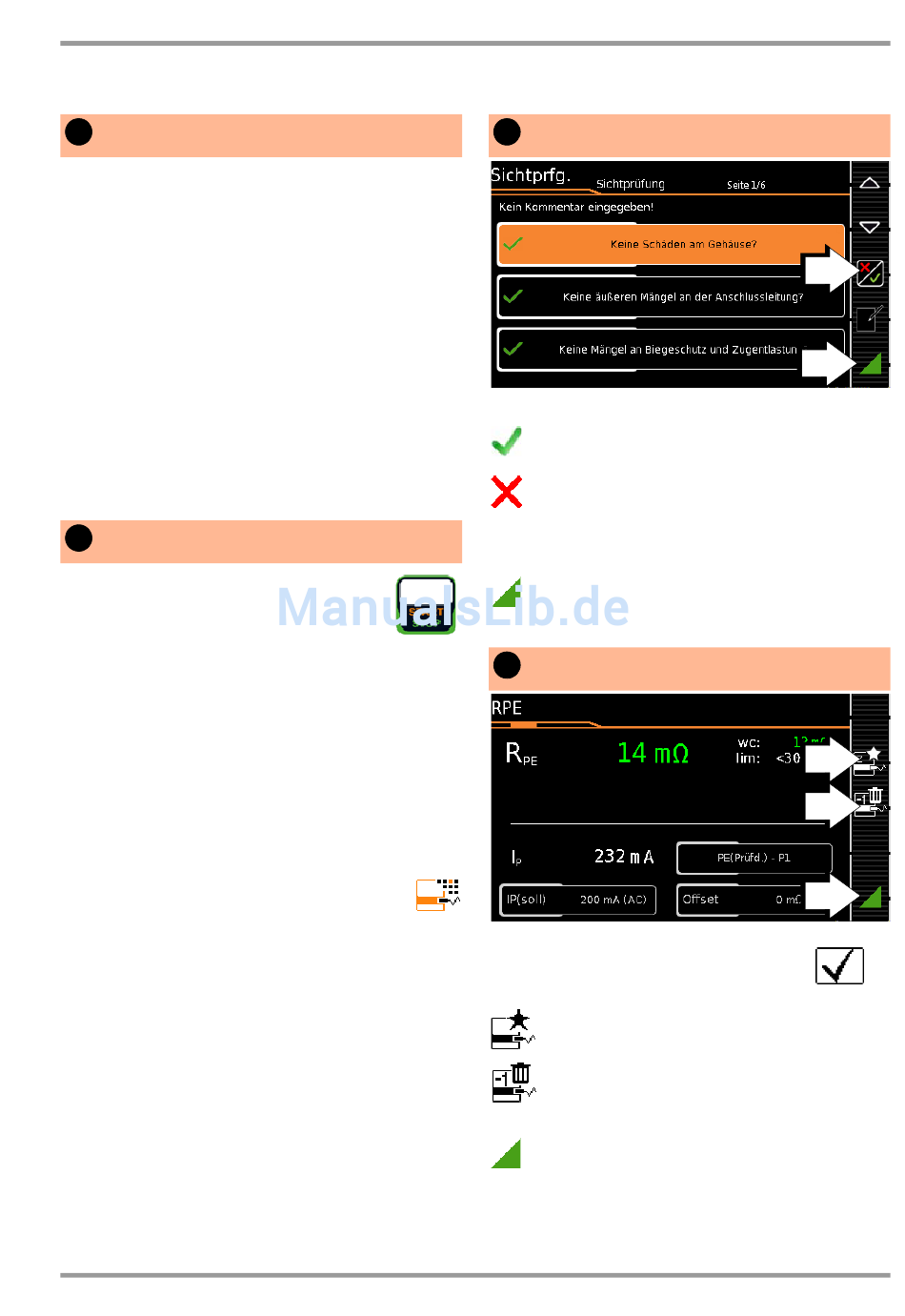

Sichtprüfung manuell bewerten
Sichtprüfung bestanden
Sichtprüfung nicht bestanden
(Sequenz wird beendet,
Prüfung nicht bestanden)
Prüfablauf fortsetzen
10 Prüfschritt – Bewertung starten
Messwert grün: innerhalb der Norm
Messpunkt aufnehmen
Letzten Messpunkt löschen
Prüfablauf fortsetzen
Prüfabläufe nach Norm
