Installation
Installation
Übersicht der Schnittstellen
Frontseite des KVM-Switches
An der Frontseite des KVM-Switches sind zwei USB-Schnittstellen zum Anschluss
einer USB-Tastatur und/oder -Maus vorhanden.
HINWEIS:
Die PS/2-Schnittstellen zum Anschluss der Tastatur und Maus des
Arbeitsplatzes (an der Rückseite des KVM-Switches) und die USB-Schnittstellen der
Frontseite des Gerätes können gleichzeitig verwendet werden.
Zusätzlich sind hier die RS232- und die Service-Buchse zu finden.
An die RS232-Schnittstelle können Sie ein serielles Gerät (beispielsweise ein speziel-
les Tastenfeld) zur Umschaltung des aktiven Kanals anschließen. Detaillierte Infor-
mationen finden Sie ab Seite 19.
Die Service-Buchse wird zur Aktualisierung der Firmware und zur Abfrage verschie-
dener Parameter des Gerätes durch das Support-Team verwendet.

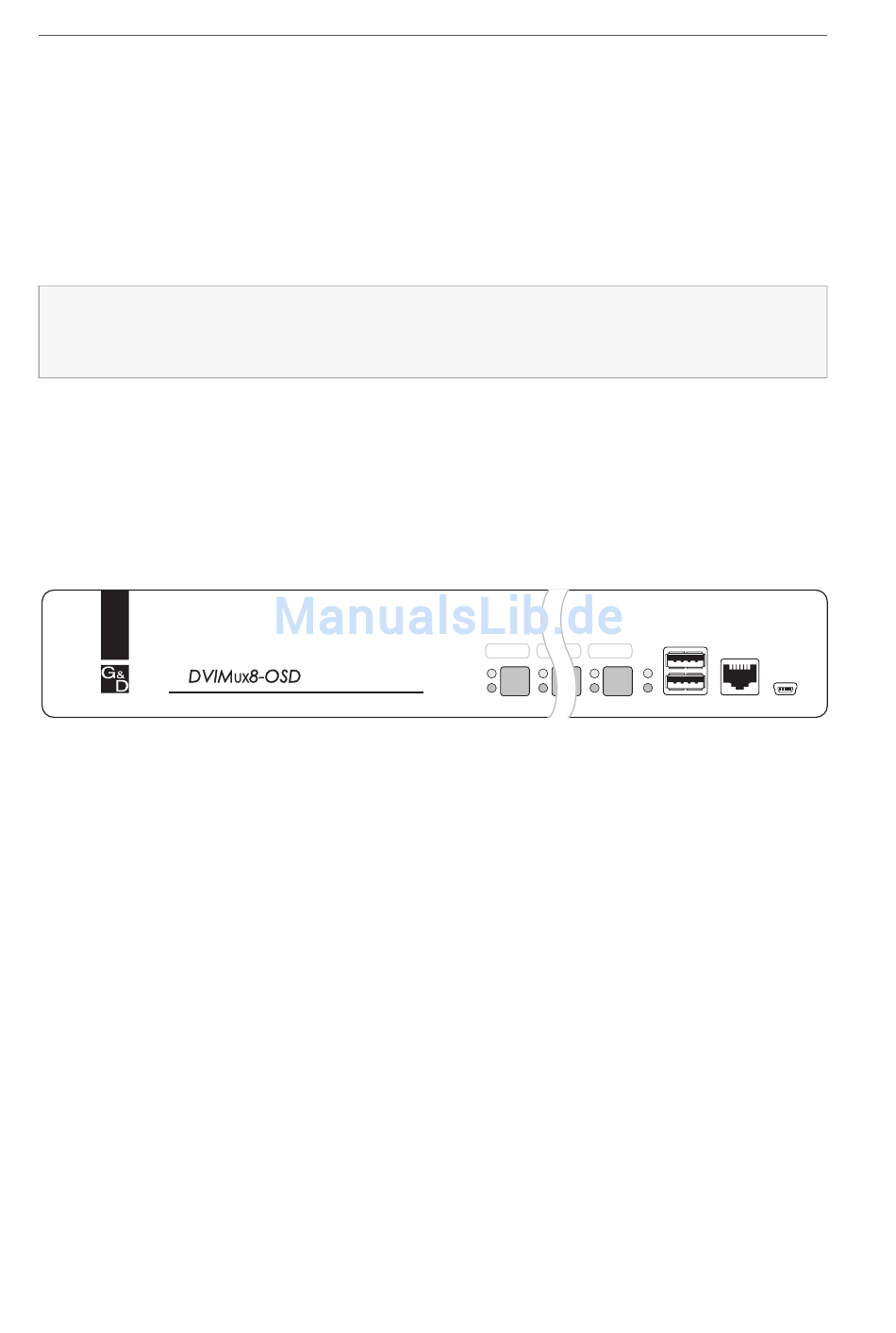

Abbildung 1: Frontansicht des KVM-Switches
Neben den Schnittstellen sind acht Taster zur Auswahl des aktiven Kanals und
einige LEDs (siehe Statusanzeigen auf Seite 7) an der Frontseite platziert.
Rückseite des KVM-Switches
Auf der Rückseite des KVM-Switches sind die Schnittstellen zum Anschluss der
Geräte des Arbeitsplatzes und der Computer angeordnet. Eine detaillierte Beschrei-
bung der Schnittstellen finden Sie auf den folgenden Seiten.
Aufstellen des Geräts
1. Stellen Sie sicher, dass die an den KVM-Switch anzuschließenden Computer aus-
geschaltet sind. Falls Tastaturen und/oder Mäuse an die Computer angeschlossen
sind, ziehen Sie die Kabel der Eingabegeräte aus den PS/2-Schnittstellen.
2. Platzieren Sie den KVM-Switch zwischen den Computern sowie dem Arbeits-
platz. Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen
dem KVM-Switch und den anzuschließenden Computern.
3. Entscheiden Sie vor der Installation des KVM-Switches, welcher Taster an der
Frontseite des Geräts, welchem Computer zugewiesen werden soll.
3 · G&D DVIMUX8-OSD-PS/2
CPU 1
CPU 7
CPU 8
Active
Status
USB K/M
User
RS232
Service
