- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D DVIMUX8-USB Installation und Bedienung Installation and Operation A9100090-1.80...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2014. Alle Rechte vorbehalten. Version 1.80 – 14.10.2014 Firmware: 1.6.6 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Telefon +49 (0) 2739 8901-100 Telefax +49 (0) 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D DVIMUX8-USB... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Der KVM-Switch »DVIMUX8-USB« ............... 2 Lieferumfang ....................2 Installation ....................... 3 Weiterführende Informationen ................. 7 Unterstützung digitaler und analoger Videosignale ..........7 Anschluss von USB 2.0-Massenspeichergeräten ..........7 Inbetriebnahme ....................8 Statusanzeigen ....................8 Umschaltung ....................9 KVM-Kanal umschalten .................. -
Seite 4: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D DVIMUX8-USB... -
Seite 5: Der Kvm-Switch »Dvimux8-Usb

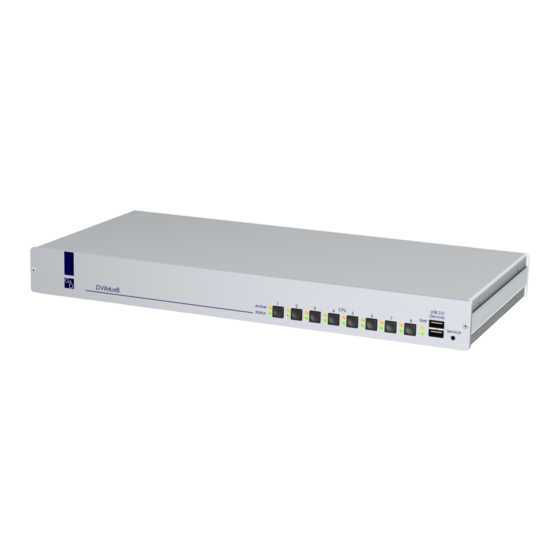

Der KVM-Switch »DVIMUX8-USB« Der KVM-Switch »DVIMUX8-USB« Der KVM-Switch DVIMUX8-USB ermöglicht die Bedienung von bis zu acht Rech- nern über einen Arbeitsplatz. Der Arbeitsplatz wird mit einer USB-Tastatur und USB-Maus sowie einem digita- len und/oder analogen Monitor ausgestattet. Die an den KVM-Switch angeschlos- senen Rechner werden zentral am eingerichteten Arbeitsplatz bedient. -
Seite 6: Installation
Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen dem KVM-Switch und den anzuschließenden Rechnern. 3. Entscheiden Sie vor der Installation des KVM-Switch, welcher Taster an der Frontseite des Geräts, welchem Rechner zugewiesen werden soll. 3 · G&D DVIMUX8-USB... -
Seite 7: Anschluss Der Geräte Des Arbeitsplatzes
Möchten Sie den angeschlossenen Rechnern USB-Geräte (beispiels- USB 2.0 Devices: weise einen Drucker oder ein Massenspeichergerät) zur Verfügung stellen, schließen Sie diese Geräte an diese Schnittstellen an der Frontseite (siehe Abbildung 1 auf Seite 3) an. G&D DVIMUX8-USB · 4... -
Seite 8: Anschluss Der Rechner
Ausgangs ist ein analoges Videokabel (VGA-M/DVI-A-M) zu verwenden. Verbinden Sie den (ersten) Videoausgang des Rechners mit dieser Schnittstelle. HINWEIS: Falls Sie die Multi-Channel-Variante des KVM-Switches erworben haben, verbinden Sie die Schnittstelle mit dem zweiten Videoausgang DVI-I CPU x.2 des Rechners. 5 · G&D DVIMUX8-USB... -
Seite 9: Anschluss Der Stromversorgung
USB 2.0 Line In Line Out USB 2.0 Line In Line Out USB 2.0 Abbildung 4: Schnittstelle zum Anschluss der Stromversorgung Power: Verbinden Sie das Stromversorgungskabel (PowerCable-2 Standard) mit einer Netzsteckdose und der Power-Buchse des KVM-Switches. G&D DVIMUX8-USB · 6... -
Seite 10: Weiterführende Informationen
Zeitpunkt Daten auf das Massenspeichergerät schreibt, wird dieser Vorgang abgebrochen. WICHTIG: Um einen Datenverlust zu vermeiden, verwenden Sie die Funktion zum sicheren Entfernen der Hardware des auf dem Rechner eingesetzten Betriebssystems vor der Umschaltung des Kanals. 7 · G&D DVIMUX8-USB... -
Seite 11: Inbetriebnahme
Tastatur initialisiert wurde. blinkt Setup-Modus des KVM-Switches aktiv. Status Der KVM-Switch wird mit der erforderlichen elektrischen Spannung versorgt. Der KVM-Switch ist ausgeschaltet oder die erforderliche elektrische Spannung ist nicht verfügbar. Prüfen Sie gegebenenfalls den korrekten Anschluss des Stromversorgungskabels. G&D DVIMUX8-USB · 8... -
Seite 12: Umschaltung
WICHTIG: Die Umschaltung des Kanals erfolgt, wenn die betätigte Tasten- kombination losgelassen wird. HINWEIS: Falls eine der Tastenkombinationen mit einer Tastenkombination eines eingesetzten Anwendungsprogramms kollidiert, kann die Tastenkombination des KVM-Switches angepasst werden (s. Seite 19 f.). 9 · G&D DVIMUX8-USB... -
Seite 13: Umschaltung Mit Step-Keys
Zum Aufbau einer seriellen Verbindung zum KVM-Switch sind die nachfolgend aufgeführten Anschlusseinstellungen durch das serielle Endgerät anzuwenden. Bits pro Sekunde: 115.200 | alternativ : 9.600 (s. Seite 28) Datenbits: Parität: keine Stoppbits: Flussteuerung: keine G&D DVIMUX8-USB · 10... -
Seite 14: Aktivierung Des "Switch"-Modus
Der Befehl wird unmittelbar nach dem Senden des Befehls durch das seri- elle Gerät ausgeführt. Eine Meldung (s. unten) informiert das serielle Gerät über die korrekte Ausfüh- rung oder den Grund, weshalb die Umschaltung nicht erfolgt ist. 11 · G&D DVIMUX8-USB... - Seite 15 Konnte die Umschaltung nicht erfolgen, wird dies durch eine entsprechende Meldung mitgeteilt. Meldung Bedeutung Schaltung auf Kanal erfolgreich ungültige Kanalnummer (out of range) Kanalumschaltung fehlgeschlagen ungültiger Befehl ungültiger Wert (out of range) RS232 mode enabled Switch-Modus (RS232) aktiviert G&D DVIMUX8-USB · 12...
-
Seite 16: Usb 2.0-Geräte Permanent Umschalten
Bei aktivierter Hotkey-Verzögerung halten Sie die Tastenkombination sieben Sekunden lang gedrückt. 2. Betätigen Sie die Taste und anschließend sofort die Taste HINWEIS: Nach dem Beenden der permanenten Schaltung werden die USB 2-0- Geräte auf den aktuellen KVM-Kanal (s. Seite 9) geschaltet. 13 · G&D DVIMUX8-USB... -
Seite 17: Konfiguration
Auswahl des Typs der USB-Tastatur PC Multimedia USB 2.0-Datenübertragung (de)aktivieren aktiviert USB-Haltefunktion (Pinning) ausgeschaltet Auf den folgenden Seiten wird die grundlegende Bedienung des Setup-Modus sowie des Setup-Menüs erläutert. Die konfigurierbaren Funktionen des KVM-Switches werden ab Seite 18 detailliert beschrieben. G&D DVIMUX8-USB · 14... -
Seite 18: Bedienung Des Setup-Modus
Betätigen Sie nach der Aktivierung des Setup-Modus einen der auf den folgenden Seiten beschriebenen Setup-Keys. So beenden Sie den Setup-Modus ohne Ausführung einer Funktion: Betätigen Sie -Taste der Tastatur um den Setup-Modus zu beenden. 15 · G&D DVIMUX8-USB... -
Seite 19: Bedienung Des Setup-Menüs
Setup-Menü (s. Abbildung auf Seite 17) dargestellt. HINWEIS: Wird der KVM-Switch gestartet, während die Verbindung aufgebaut wird, sehen Sie kurzzeitig das G&D Firmware Update Utility, bevor das Setup-Menü dargestellt wird. Dieses spezielle Utility wird ausschließlich vom Support-Team angewendet. G&D DVIMUX8-USB · 16... - Seite 20 Leertaste Haben Sie einen Menüpunkt ausgewählt, der über einen Unterdialog verfügt, betätigen Sie die Eingabetaste , um diesen zu öffnen. HINWEIS: Detaillierte Anweisungen zur Änderung einer bestimmten Funktion lesen Sie auf den folgenden Seiten. 17 · G&D DVIMUX8-USB...
-
Seite 21: Konfigurationseinstellungen
4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. Nach der Umschaltung wird der aktive Hotkey in einen Doppel-Hotkey (oder umgekehrt) konvertiert: einfacher Hotkey Doppel-Hotkey Strg Strg+Shift Alt+Shift Alt Gr Alt Gr+Strg Win+Strg Shift Shift+Win G&D DVIMUX8-USB · 18... -
Seite 22: Änderung Des Einfachen Hotkeys
Aktivierung des Hotkeys Alt Alt Gr Aktivierung des Hotkeys Alt Gr Aktivierung des Hotkeys Win Aktivierung des Hotkeys Shift Shift 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 19 · G&D DVIMUX8-USB... -
Seite 23: Änderung Des Doppel-Hotkeys
Aktivierung des Doppel-Hotkeys Alt Gr + Strg Win+Ctrl Aktivierung des Doppel-Hotkeys Win + Strg Aktivierung des Doppel-Hotkeys Shift + Win Shift+Win 5. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 20... -
Seite 24: Änderung Der Select-Keys
Aktivierung der Select-Keys A, B, C, D, E, F, G, H F1 ... F8 Aktivierung der Select-Keys F1, F2, F3, F4, F5, F6, F7, F8 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 21 · G&D DVIMUX8-USB... -
Seite 25: Hotkey-Verzögerung Ein- Oder Ausschalten
3. Betätigen Sie (mehrfach) die der Tastatur, um die Hotkey-Ver- Leertaste zögerung an- oder auszuschalten: Aktivierung der Hotkey-Verzögerung Deaktivierung der Hotkey-Verzögerung 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 22... -
Seite 26: Standardeinstellungen Wiederherstellen
Pfeil die Zeile Set System Defaults aus. 3. Betätigen Sie die Eingabetaste , um die Standardeinstellungen wiederherzustellen. 4. Bestätigen Sie die erscheinende Sicherheitsabfrage mit der Eingabetaste Ein Abbruch der Funktion ist alternativ mit der Taste möglich. 23 · G&D DVIMUX8-USB... -
Seite 27: Automatische Aufschaltung Des Ersten Kanals
Tastatur, um zwischen folgenden Leertaste Optionen zu wählen: Aktivierung des zuletzt aktiven Kanals nach dem Einschalten Aktivierung von Kanal 1 nach dem Einschalten 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 24... -
Seite 28: Umschaltung Über Taster An Der Frontseite (De)Aktivieren
Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung über Taster an der Frontseite deaktiviert Umschaltung über Taster an der Frontseite aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 25 · G&D DVIMUX8-USB... -
Seite 29: Umschaltung Über Tastenkombinationen (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung über Tastenkombination deaktiviert Umschaltung über Tastenkombination aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 26... -
Seite 30: Umschaltung Über Step-Keys (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Verwendung von Step-Keys deaktiviert [Step-Keys] Verwendung der angezeigten Step-Keys aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 27 · G&D DVIMUX8-USB... -
Seite 31: Änderung Der Bitrate Der Service-Buchse
Tastatur, um zwischen folgenden Leertaste Bitraten zu wählen: 115200 serielle Datenübertragung mit 115.200 bit/s 9600 serielle Datenübertragung mit 9.600 bit/s 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 28... -
Seite 32: Änderung Des Standard-Modus Der Service-Buchse
Optionen zu wählen: Setup Menu Start des KVM-Extenders erfolgt im Modus Setup-Menü Start des KVM-Extenders erfolgt im Modus Switch Switch 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 29 · G&D DVIMUX8-USB... -
Seite 33: Auswahl Des Typs Der Usb-Tastatur
Kanals. 6. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. WICHTIG: Erfolgt die Umschaltung auf die Einstellung SUN German bzw. SUN US ist abschließend ein Reboot des Sun-Rechners erforderlich. G&D DVIMUX8-USB · 30... - Seite 34 »Solaris Shortcut Keys« des Sun Keyboards Strg+Alt+F2 Wiederholen Strg+Alt+F3 Eigenschaften Strg+Alt+F4 Zurücknehmen Strg+Alt+F5 Vordergrund Strg+Alt+F6 Kopieren Strg+Alt+F7 Öffnen Strg+Alt+F8 Einfügen Strg+Alt+F9 Suchen Strg+Alt+F10 Ausschneiden Strg+Alt+F11 Hilfe Strg+Alt+F12 Still Strg+Alt+NUM+ Lauter Strg+Alt+NUM- Leiser Strg+Alt+NUM* Compose Strg+Alt+Pause Shutdown Pause+A Stop 31 · G&D DVIMUX8-USB...
-
Seite 35: Usb 2.0-Datenübertragung (De)Aktivieren
3. Betätigen Sie (mehrfach) die der Tastatur, um eine der folgenden Leertaste Tastaturen auszuwählen: USB 2.0-Datenübertragung aktiviert (Standard) enabled disabled USB 2.0-Datenübertragung deaktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 32... -
Seite 36: Usb-Haltefunktion (Pinning)
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um eine der folgenden Tastaturen auszuwählen: disabled USB-Haltefunktion deaktiviert (Standard) enabled USB-Haltefunktion aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 33 · G&D DVIMUX8-USB... -
Seite 37: Bestellnummern
A610 0120 CPU-MC4-DVID-DL-PL-2 A610 0124 CPU-MC4-DVID-DL-PL-5 DVIMUX8-PS/2 A610 0136 CPU-MC4-DVIA-PL-2 A210 0082 DVIMUX8-PS/2 A610 0140 CPU-MC4-DVIA-PL-5 A210 0086 DVIMUX8-MC2-PS/2 A610 0128 CPU-MC4-DVID-DL-U-2 A610 0132 CPU-MC4-DVID-DL-U-5 DVIMUX8-USB A610 0112 CPU-MC4-DVIA-U-2 A210 0084 DVIMUX8-USB A610 0113 CPU-MC4-DVIA-U-5 A210 0088 DVIMUX8-MC2-USB G&D DVIMUX8-USB · 34... -
Seite 38: Technische Daten
Maße (B × H × T): 435 × 44 × 210 mm (Desktop) 19” × 1HE × 210 mm (Rackmount) Gewicht: ca. 2,2 kg Einsatzumgebung Temperatur: +5 bis +40 °C Luftfeuchte: < 80%, nicht kondensierend Konformität CE, RoHs 35 · G&D DVIMUX8-USB... - Seite 39 Stromversorgung Stromaufnahme: 170mA@240VAC; 410mA@100VAC Leistungsaufnahme Standby: 16,7W@240VAC; 16,6W@100VAC Betrieb: 23,6W@240VAC; 23,7W@100VAC Gehäuse Maße (B × H × T): 435 × 66 × 210 mm (Desktop) 19” × 1,5HE × 210 mm (Rackmount) Gewicht: ca. 2,7 kg G&D DVIMUX8-USB · 36...
- Seite 80 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100090 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany http://www.GDsys.de sales@GDsys.de...
