- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D DVIMUX2-DL-PS/2 Installation und Bedienung Installation and Operation A9100099-1.80...
-
Seite 2: Zu Dieser Dokumentation
Zu dieser Dokumentation Diese Dokumentation wurde mit größter Sorgfalt erstellt und nach dem Stand der Technik auf Korrektheit überprüft. Für die Qualität, Leistungsfähigkeit sowie Marktgängigkeit des G&D-Produkts zu einem bestimmten Zweck, der von dem durch die Produktbeschreibung abgedeck- ten Leistungsumfang abweicht, übernimmt G&D weder ausdrücklich noch still- schweigend die Gewähr oder Verantwortung. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Der KVM-Switch »DVIMUX2-DL-PS/2« ............2 Lieferumfang ....................2 Installation ....................... 3 Weiterführende Information ................7 Unterstützung digitaler und analoger Videosignale ..........7 Inbetriebnahme ....................8 Statusanzeigen ....................8 Umschaltung zwischen den Rechnern ............... 9 Umschaltung durch Verwendung der Taster ............9 Umschaltung mit Tastenkombinationen ............. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor Sie das G&D-Produkt in Betrieb nehmen. Die Hinweise helfen Schäden am Produkt zu ver- meiden und möglichen Verletzungen vorzubeugen. Halten Sie diese Sicherheitshinweise für alle Personen griffbereit, die dieses Produkt benutzen werden. -
Seite 5: Der Kvm-Switch »Dvimux2-Dl-Ps/2

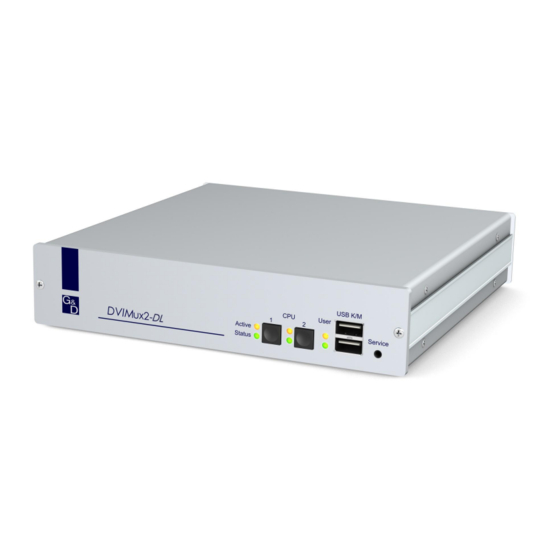

Der KVM-Switch »DVIMUX2-DL-PS/2« Der KVM-Switch »DVIMUX2-DL-PS/2« Der KVM-Switch DVIMUX2-DL-PS/2 ermöglicht die Bedienung von bis zu zwei Rechnern über einen Arbeitsplatz. Der Arbeitsplatz wird mit einer PS/2-Tastatur und PS/2-Maus sowie einem digita- len und/oder analogen Monitor ausgestattet.Die an den KVM-Switch angeschlosse- nen Rechner werden zentral am eingerichteten Arbeitsplatz bedient. -
Seite 6: Installation
Installation Installation Übersicht der Schnittstellen Frontseite des KVM-Switches An der Frontseite des KVM-Switches sind zwei USB-Schnittstellen zum Anschluss einer USB-Tastatur und/oder -Maus vorhanden. HINWEIS: Die PS/2-Schnittstellen zum Anschluss der Tastatur und Maus des Arbeitsplatzes (an der Rückseite des KVM-Switches) und die USB-Schnittstellen der Frontseite des Gerätes können gleichzeitig verwendet werden. -
Seite 7: Anschluss Der Geräte Des Arbeitsplatzes
Installation Anschluss der Geräte des Arbeitsplatzes HINWEIS: Beim Anschluss der Kabel des Arbeitsplatzes und der Rechner ist vor- zugsweise blockweise und von unten nach oben vorzugehen. So vermeiden Sie, dass bereits gesteckte Kabel die Sicht auf die Bezeichnung der Schnittstellen versper- ren. -
Seite 8: Anschluss Der Rechner
Installation Anschluss der Rechner WICHTIG: Zum Anschluss der Rechner an den KVM-Switch sind KVM-Kabelsets erforderlich. Eine Auflistung der erhältlichen KVM-Kabelsets finden Sie auf Seite 33. Ordnen Sie die bestellten KVM-Kabelsets den verschiedenen Rechnern zu und legen Sie sie anschließend für die Installation bereit. HINWEIS: Zum Anschluss der (maximal zwei) Rechner an den KVM-Switch sind die unten aufgeführten Schnittstellen für jeden Rechner verfügbar. -
Seite 9: Anschluss Der Stromversorgung
Installation Anschluss der Stromversorgung Monitor 1 DVI-I CPU 1 DVI-I CPU 2 CPU 1 CPU 2 Keyb. Mouse Speaker Line In Keyb. Mouse Line In Keyb. Mouse Abbildung 4: Schnittstelle zum Anschluss der Stromversorgung Power: Verbinden Sie das Stromversorgungskabel (PowerCable-2 Standard) mit einer Netzsteckdose und der Power-Buchse des KVM-Switches. -
Seite 10: Weiterführende Information
Weiterführende Information Weiterführende Information Unterstützung digitaler und analoger Videosignale An die KVM-Switches der DVIMUX2-Serie können Rechner angeschlossen werden, die digitale oder analoge Videosignale liefern. Der vom Rechner an den KVM- Switch übertragene Signaltyp (digital oder analog) wird unverändert an den ange- schlossenen Monitor ausgegeben wird. -
Seite 11: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Schalten Sie den Power-Schalter auf der Rückseite des KVM-Switches ein. Sobald das Gerät mit elektrischer Spannung versorgt wird, leuchtet die grüne User- LED. Der KVM-Switch ist nach dem Startvorgang des Gerätes sofort betriebsbereit. Statusanzeigen Die LEDs an der Frontseite des Geräts geben Ihnen die Möglichkeit, den Betriebs- status jederzeit zu kontrollieren. -
Seite 12: Umschaltung Zwischen Den Rechnern
Umschaltung zwischen den Rechnern Umschaltung zwischen den Rechnern Die Umschaltung zwischen den verschiedenen Rechnern kann wahlweise über die zwei Taster an der Frontseite des Geräts oder über Tastenkombinationen erfolgen. Die Tastatur- und Mauseingaben werden an den aktiven Rechner geleitet und des- sen Videosignal auf dem Monitor des Arbeitsplatzes dargestellt. -
Seite 13: Umschaltung Mit Step-Keys
Umschaltung zwischen den Rechnern Umschaltung mit Step-Keys WICHTIG: Die Verwendung von Step-Keys ist im Auslieferungszustand des KVM- Switches deaktiviert. Hinweise zur Aktivierung der Funktion lesen Sie auf Seite 26. Alternativ zur gezielten Umschaltung auf einen der am KVM-Switch angeschlosse- nen Kanäle mit den Select-Keys (s. vorangegangener Abschnitt) können Sie die Kanäle in auf- oder absteigender Folge mit den Step-Keys umschalten. -
Seite 14: Anschlusseinstellungen
Umschaltung zwischen den Rechnern Anschlusseinstellungen Zum Aufbau einer seriellen Verbindung zum KVM-Switch sind die nachfolgend aufgeführten Anschlusseinstellungen durch das serielle Endgerät anzuwenden. Bits pro Sekunde: 115.200 | alternativ : 9.600 (s. Seite 28) Datenbits: Parität: keine Stoppbits: ... - Seite 15 Umschaltung zwischen den Rechnern Meldungen Der KVM-Switch bestätigt die korrekte Ausführung des Befehls durch eine Meldung. Konnte die Umschaltung nicht erfolgen, wird dies durch eine entsprechende Meldung mitgeteilt. Meldung Bedeutung Schaltung auf Kanal erfolgreich ungültige Kanalnummer (out of range) Kanalumschaltung fehlgeschlagen ungültiger Befehl ungültiger Wert (out of range) RS232 mode enabled...
-
Seite 16: Konfiguration
Konfiguration Konfiguration Die Konfiguration des KVM-Switches kann wahlweise im Setup-Modus oder im Setup-Menü durch den Anwender geändert werden: Der Setup-Modus wird über die Tastatur des Arbeitsplatzes aktiviert. Durch spezielle Setup-Keys kann anschließend die Änderung der Konfiguration erreicht werden. Das Setup-Menü wird mit einem Terminalemulationsprogramm bedient und bietet eine einfache Textoberfläche zur Konfiguration des Gerätes. -
Seite 17: Bedienung Des Setup-Modus
Konfiguration Bedienung des Setup-Modus Der Setup-Modus kann jederzeit mit der Tastatur des Arbeitsplatzes aktiviert wer- den. Nach der Aktivierung kann die Konfiguration des KVM-Switches mit verschie- denen Setup-Keys verändert werden. HINWEIS: Nach dem Aufruf des Setup-Modus kann nur eine Setup-Funktion aus- geführt werden. -
Seite 18: Bedienung Des Setup-Menüs
Konfiguration Bedienung des Setup-Menüs Das Setup-Menü bietet eine komfortable Möglichkeit die Konfiguration des KVM- Switches einzusehen und zu editieren. Die Textoberfläche des Setup-Menüs ermöglicht die einfache Bedienung sowie die Änderung mehrerer Einstellungen innerhalb einer Sitzung. Das Setup-Menü wird über ein beliebiges Terminalemulationsprogramm (beispiels- weise HyperTerminal oder PuTTY) bedient. - Seite 19 Konfiguration Das Setup-Menü listet alle Einstellungen des KVM-Switches in Tabellenform auf: Settings for DVIMUX2 Show System Info ... Hotkey: Ctrl Double Hotkey: Select Key: 1..2 Hotkey Delay: Set System Defaults Select Ch.1 after Power up: Select Channel via Front Button: Select Channel via Hotkey: Select Channel via Step Key: Select Channel via F21/F22:...
-
Seite 20: Konfigurationseinstellungen
Konfiguration Konfigurationseinstellungen Verwendung von einfachen oder Doppel-Hotkeys Werden auf einem Rechner viele Anwendungsprogramme mit Tastenkombinatio- nen bedient oder verschiedene G&D-Geräte in einer Kaskade verwendet, ist die Zahl der „freien” Tastenkombinationen möglicherweise eingeschränkt. In einem solchen Fall ist der Einsatz von Doppel-Hotkeys sinnvoll. So aktivieren Sie die Verwendung von einfachen oder Doppel-Hotkeys: 1. -
Seite 21: Änderung Des Einfachen Hotkeys
Konfiguration Änderung des einfachen Hotkeys Der Hotkey wird gleichzeitig mit der Taste betätigt, um den Setup-Modus Backspace des KVM-Switches zu starten. Bei gleichzeitiger Betätigung des Hotkeys und eines Select-Keys wird die Umschaltung auf einen anderen Kanal erreicht. Falls ein Anwendungsprogramm oder ein anderes G&D-Gerät innerhalb der Kas- kade den gleichen Hotkey verwendet, kann dieser geändert werden. -
Seite 22: Änderung Des Doppel-Hotkeys
Konfiguration Änderung des Doppel-Hotkeys Haben Sie die Verwendung von Doppel-Hotkeys (s. Seite 23) aktiviert, wird durch die Betätigung des Doppel-Hotkeys und der Taste der Setup-Modus des Backspace KVM-Switches gestartet. Bei gleichzeitiger Betätigung des Doppel-Hotkeys und eines Select-Keys wird die Umschaltung auf einen anderen Kanal erreicht. Falls ein Anwendungsprogramm oder ein anderes G&D-Gerät innerhalb der Kas- kade den gleichen Doppel-Hotkey verwendet, kann dieser geändert werden. -
Seite 23: Änderung Der Select-Keys
Konfiguration Änderung der Select-Keys In der Standardeinstellung sind die Select-Keys zur Umschaltung zwischen den am KVM-Switch angeschlossenen Rechnern aktiv. Die Umschaltung zu Rechner 2 erfolgt in der Standardeinstellung beispielsweise mit der Tastenkombination Hotkey+2 (Standard: Strg+2 So wählen Sie ein anderes Set von Select-Keys: 1. -
Seite 24: Hotkey-Verzögerung Ein- Oder Ausschalten
Konfiguration Hotkey-Verzögerung ein- oder ausschalten In der Standardeinstellung des Switches ist die Tastenkombination Hotkey+Backspace (Standard: ) sieben Sekunden lang zu betätigen um den Setup-Modus Strg+Backspace zu starten. Möchten Sie den Setup-Modus unmittelbar nach Betätigung der Tastenkombination starten, kann die Hotkey-Verzögerung deaktiviert werden. So schalten Sie die Hotkey-Verzögerung an oder aus: 1. -
Seite 25: Standardeinstellungen Wiederherstellen
Konfiguration Standardeinstellungen wiederherstellen Mit dieser Funktion werden die Standardeinstellungen des KVM-Switches wieder- hergestellt. WICHTIG: Nach dem Ausführen der Funktion sind die auf Seite 13 aufgeführten Standardeinstellungen des KVM-Switches wieder aktiv! So stellen Sie die Standardeinstellungen wieder her: 1. Betätigen Sie zur Aktivierung des Setup-Modus die Tastenkombination (Standard: ) gleichzeitig. -
Seite 26: Automatische Aufschaltung Des Ersten Kanals
Konfiguration Automatische Aufschaltung des ersten Kanals Nach dem Einschalten des Gerätes wird üblicherweise der zuletzt aktive Kanal auf- geschaltet. Alternativ können Sie die automatische Aufschaltung des am ersten Kanal angeschlossenen Rechners nach dem Einschalten des Gerätes einstellen. So (de)aktivieren Sie die automatische Aufschaltung des ersten Kanals nach dem Start: HINWEIS: Die Aktivierung der automatischen Aufschaltung des ersten Kanals... -
Seite 27: Umschaltung Über Taster An Der Frontseite (De)Aktivieren
Konfiguration Umschaltung über Taster an der Frontseite (de)aktivieren Die Umschaltung zwischen den verschiedenen Rechnern über die Taster der Front- seite des Geräts ist in der Standardeinstellung aktiviert. Falls gewünscht können Sie die Taster über das Setup-Menü deaktivieren. So aktivieren bzw. deaktivieren Sie die Umschaltung über die Taster: HINWEIS: Die Umschaltung über die Taster kann ausschließlich über das Setup- Menü... -
Seite 28: Umschaltung Über Tastenkombinationen (De)Aktivieren
Konfiguration Umschaltung über Tastenkombinationen (de)aktivieren Die Umschaltung zwischen den verschiedenen Rechnern über Tastenkombinatio- nen ist in der Standardeinstellung aktiviert. Falls gewünscht können Sie diese Art der Umschaltung über das Setup-Menü deak- tivieren. So aktivieren bzw. deaktivieren Sie die Umschaltung über Tastenkombinationen: HINWEIS: Die Umschaltung über Tastenkombinationen kann ausschließlich über das Setup-Menü... -
Seite 29: Umschaltung Über Step-Keys (De)Aktivieren
Konfiguration Umschaltung über Step-Keys (de)aktivieren Alternativ zur gezielten Umschaltung auf einen der am KVM-Switch angeschlosse- nen Kanäle mit über Tastenkombinationen können Sie die Kanäle in auf- oder absteigender Folge mit den Step-Keys umschalten. WICHTIG: Die Verwendung von Step-Keys ist im Auslieferungszustand des KVM- Switches deaktiviert. -
Seite 30: Kanalumschaltung Mit Den Tasten F21 Und F22
Konfiguration Kanalumschaltung mit den Tasten F21 und F22 WICHTIG: Die Kanalumschaltung mit den Tasten ist im Ausliefe- rungszustand des KVM-Switches deaktiviert. Alternativ zur Kanalumschaltung mit den Select-Keys (s. Seite 20), können Sie die Tasten der Tastatur nutzen. Nach der Aktivierung der Kanalumschaltung (s. u.), betätigen Sie die Taste Umschaltung auf Kanal 1 bzw. -
Seite 31: Änderung Der Bitrate Der Service-Buchse
Konfiguration Änderung der Bitrate der Service-Buchse Über die Service-Buchse des KVM-Switches kann sowohl das Setup-Menü bedient werden, als auch die Umschaltung der Kanäle über ein serielles Gerät erfolgen. Pro Zeiteinheit wird über die Service-Buchse eine bestimmte Datenmenge übertra- gen. Diese sogenannte Bitrate wird in der Einheit bit/s angegeben. WICHTIG: Die erfolgreiche Kommunikation eines Terminalemulationsprogrammes oder eines seriellen Gerätes mit dem KVM-Switch erfordert die Verwendung einer... -
Seite 32: Änderung Des Standard-Modus Der Service-Buchse
Konfiguration Änderung des Standard-Modus der Service-Buchse Über die Service-Buchse des KVM-Switches kann sowohl das Setup-Menü bedient werden, als auch die Umschaltung der Kanäle über ein serielles Gerät erfolgen. WICHTIG: Der KVM-Extender unterscheidet – je nach Einsatzzweck – zwischen den nachfolgend aufgeführten Modi der Service-Buchse. In der Standardeinstellung des KVM-Switches ist der Modus Setup-Menü... -
Seite 33: Ändern Des Scancode-Sets Einer Ps/2-Tastatur
Konfiguration Ändern des Scancode-Sets einer PS/2-Tastatur Wird eine Taste der PS/2-Tastatur gedrückt, sendet der Tastaturprozessor ein Daten- paket, das als Scancode bezeichnet wird. Es gibt zwei gebräuchliche Scancode-Sets (Sets 2 und 3), die verschiedene Scancodes beinhalten. Der KVM-Switch interpretiert standardmäßig alle Eingaben einer PS/2-Tastatur mit dem Scancode-Set 2. -
Seite 34: Auswahl Des Typs Der Ps/2-Tastatur
Konfiguration Auswahl des Typs der PS/2-Tastatur Der KVM-Switch unterstützt neben der Standard-PS/2-Tastatur die Spezialtastaturen PixelPower Clarity (blue) und SKIDATA1. Wählen Sie ggf. den Typ der Spezialtastatur aus, falls Sie eine solche Tastatur am Arbeitsplatz einsetzen möchten. HINWEIS: Die Auswahl des Typs der PS/2-Tastatur kann ausschließlich im Setup- Menü... -
Seite 35: Aktivierung Oder Reset Einer Ps/2-Maus
Konfiguration Aktivierung oder Reset einer PS/2-Maus PS/2-Mäuse unterstützen – im Gegensatz zu USB-Mäusen – nicht die Hot-Plug- Technik. Aus diesem Grund ist das Einstecken des PS/2-Steckers einer Maus im laufenden Betrieb zwar möglich, das Eingabegerät wird aber möglicherweise vom Rechner nicht erkannt. Um die Aktivierung oder einen Reset der PS/2-Maus zu erreichen, kann durch den KVM-Switch ein spezieller Befehl an den Rechner gesendet werden. -
Seite 36: Bestellnummern
Bestellnummern Bestellnummern DVIMUX2-DL-PS/2 KABEL-SETS A210 0091 DVIMUX2-DL-PS/2 A610 0117 CPU-DVID-DL-PL-2 A210 0092 DVIMUX2-DL-PS/2-RM A610 0121 CPU-DVID-DL-PL-5 A610 0133 CPU-DVIA-PL-2 DVIMUX2-DL-USB A610 0137 CPU-DVIA-PL-5 A210 0093 DVIMUX2-DL-USB A610 0125 CPU-DVID-DL-U-2 A210 0094 DVIMUX2-DL-USB-RM A610 0129 CPU-DVID-DL-U-5 A610 0088 CPU-DVIA-U-2 DVIMUX4-PS/2 A610 0089 CPU-DVIA-U-5 A210 0053 DVIMUX4-PS/2 A610 0118 CPU-MC2-DVID-DL-PL-2 A210 0054 DVIMUX4-PS/2-RM... -
Seite 37: Technische Daten
Technische Daten DVIMUX2-DL-PS/2 Anzahl Videoquellen pro Rechner/Arbeitsplatz: Arbeitsplatz Anschlüsse pro Gerät: Anschluss: direkt am Gerät Schnittstellen Video: 1 × DVI-I-Buchse für Arbeitsplatz PS/2-Tastatur/-Maus: 2 × PS/2-Buchse USB-Tastatur/-Maus: 2 × USB-A-Buchse Audio: 1 × 3,5-mm-Klinkenbuchse (Speaker) Rechner Anschlüsse pro Gerät: Anschluss: mit optionalen Kabelsets am Gerät Schnittstellen Video:... - Seite 38 DVIMUX2-DL-MC2-PS/2 Anzahl Videoquellen pro Rechner/Arbeitsplatz: Schnittstellen Video: 2 × DVI-I-Buchse für Arbeitsplatz Schnittstellen Video: 2 × je 2 DVI-I-Buchsen für Rechner Stromversorgung Stromaufnahme: 110mA@240VAC; 220mA@100VAC Leistungsaufnahme Standby: 5,8W@240VAC; 4,8W@100VAC Betrieb: 11,4W@240VAC; 11,0W@100VAC Gehäuse Maße (B × H × T): 210 × 66 × 210 mm Gewicht: ca.
- Seite 39 NOTIZEN...
- Seite 75 NOTES...
- Seite 76 NOTES...
- Seite 77 NOTES...
- Seite 78 NOTES...
- Seite 79 NOTES...
- Seite 80 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100099 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany http://www.GDsys.de sales@GDsys.de...
