Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D DVISplitter2...
Die eingehenden Videodaten (Single-Link) werden auf allen, an den Video- Extender DVISplitter2 angeschlossenen Monitoren, wiedergegeben. Die dargestellte Auflösung und Farbtiefe wird hierbei durch die eingehenden Videodaten bestimmt. Wird das System durch weitere Video-Extender DVISplitter2 ergänzt, so können die Videodaten auf weiteren Monitoren dargestellt werden. Unterstützte Übertragungslängen Eine Übersicht der vom DVISplitter2 unterstützten Übertragungslängen finden Sie...
Installation Installation Zur Installation des DVISplitter2 gehen Sie bitte nach folgender Anleitung vor: Abbildung 1: Frontansicht des Video-Extenders DVISplitter2 DVI Out 1: Schließen Sie hier wahlweise einen Monitor zur Ausgabe des Videosig- nals oder einen weiteren Video-Extender DVISplitter2 an. DVI Out 2: Schließen Sie hier wahlweise einen Monitor zur Ausgabe des Videosig- nals oder einen weiteren Video-Extender DVISplitter2 an.des Videosignalsdes Video-...
Inbetriebnahme Inbetriebnahme Der Video-Extender DVISplitter2 ist nach der Installation sofort betriebsbereit. Statusanzeigen Die LEDs an der Rückseite des Geräts geben Ihnen die Möglichkeit, den Betriebs- status des Video-Extenders DVISplitter2 zu kontrollieren: Gelbe Clock-LED Am Videoeingang DVI CPU wurde ein sta- biles Videosignal festgestellt.
Die Aktivierung des DDC-Lernmodus wird durch das schnelle Blinken der Clock-LED signalisiert. 4. Schließen Sie den Monitor, dessen DDC-Informationen im Video-Extender DVISplitter2 gespeichert werden sollen, an die Schnittstelle DVI Out 1 an. Nach dem erfolgreichen Auslesen der DDC-Informationen des Monitors blinkt die gelbe Clock-LED langsamer.
Tests mit verschiedenen Grafikkarten haben große Unterschiede in Bezug auf die Qualität des Videosignals der Grafikkarten und der daraus resultierenden Kabellängen und Kaskadierungsstufen ergeben. Die angegebenen Daten stellen Erfahrungswerte dar, die von der Mehr- zahl der getesteten Grafikkarten erreicht wurden. G&D DVISplitter2 · 6...
Partnerschaft. Sie erreichen das Service-Team montags bis donnerstags von 07:30 Uhr bis 16:30 Uhr und freitags von 07:30 Uhr bis 15:00 Uhr unter der Rufnummer +49 (0) 2739 8901-100. Anfragen per E-Mail senden Sie an service@gdsys.de. 7 · G&D DVISplitter2...
Ein Single-Link-Kabel verwendet 18+1 Kontakte; Dual-Link hingegen 24+1 Kontakte. Kaskadierung bedeutet, dass mehrere Geräte hintereinander Kaskadierung: angeordnet werden. Im Falle des Video-Extenders DVISplitter2 ist es so möglich, die überbrückbare Entfernung zu verlängern und die Anzahl der anschließbaren Monitore zu erhöhen. Ein Single-Link-Kabel verwendet 18+1 Kontakte.
Operate this device with the provided G&D power pack or with the power packs listed in the operating manual. ! Operate the device only in the intended area of application. This device has been designed for indoor use. Do not expose it to extreme cold, heat or humidity. 1 · G&D DVISplitter2...
DVISplitter2 video extender. The displayed resolution and colour depth are determined by the incoming video data. By adding another DVISplitter2 video extender to the system, the video data can be displayed on further monitors. Supported transmission lengths On page 6 an overview of transmission lengths that the DVISplitter2 supports is pro- vided.

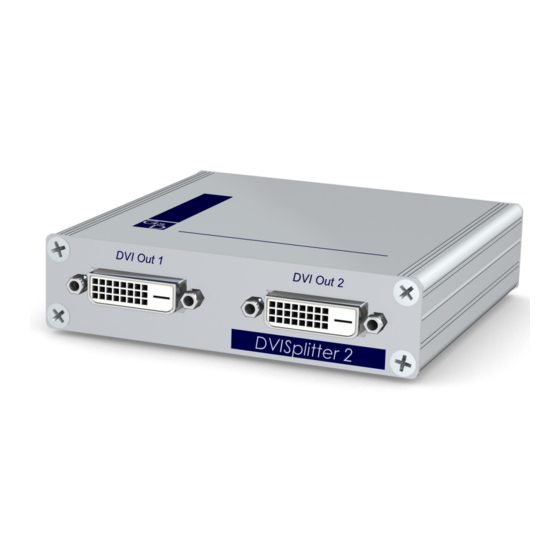

To install the DVISplitter2 proceed as follows: Figure 1: Front view of the video extender DVISplitter2 DVI Out 1: Connect a monitor to output the video signal or another DVISplitter2 video extender. DVI Out 2: Connect a monitor to output the video signal or another DVISplitter2 video extender.the video signalthe video signal...
Initiation Initiation After having installed the DVISplitter2 video extender, the device is ready for operation. Status displays The LEDs on the device’s back panel enable to control the operating status of the DVISplitter2 video extender: Yellow Clock-LED on A stable video signal has been detected at the DVI CPU video input.
DDC graphics card interface, for example, no image appears on the monitor or the desired resolution possibly cannot be adjusted correctly. In this case, the monitor’s DDC information can be saved in the DVISplitter2 video extender and be provided to the computer. For this, proceed as follows: 1.
The tested graphics cards showed major differences regarding the quality of the graphic cards’ video signals and the hence resulting cable lengths and cascade levels. The stated data are based on empirical values that were achieved by the majority of the tested graphics cards. G&D DVISplitter2 · 6...
You can reach us on Mondays to Thursdays from 8:00 am to 4:30 pm and on Fridays from 7:30 am to 3:00 pm under the telephone number +49 2739 8901-100. Requests by e-mail can be send to service@gdsys.de. 7 · G&D DVISplitter2...
24+1 contacts. Cascading means interlinking several modules of a system. Cascading: The DVISplitter2 video extender therefore enables to extend the distance to be bridged and increase the number of connec- table monitors. A single link cable uses 18+1 contacts.
