- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D DP-MUX2-USB Installation und Bedienung Installation and Operation A9100211-1.01...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2015. Alle Rechte vorbehalten. Version 1.01 – 25.03.2015 Firmware: 1.6.8 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Telefon +49 (0) 2739 8901-100 Telefax +49 (0) 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D DP-MUX2-USB... -
Seite 3: Inhaltsverzeichnis
Kanalumschaltung mit den Tasten F21 und F22 ......... 27 Änderung der Bitrate der Service-Buchse ............ 28 Änderung des Standard-Modus der Service-Buchse ........29 Auswahl des Typs der USB-Tastatur ............30 USB 2.0-Datenübertragung (de)aktivieren ..........32 USB-Haltefunktion (Pinning) ..............33 Technische Daten ................... 34 G&D DP-MUX2-USB · ii... -
Seite 4: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D DP-MUX2-USB... -
Seite 5: Der Kvm-Switch

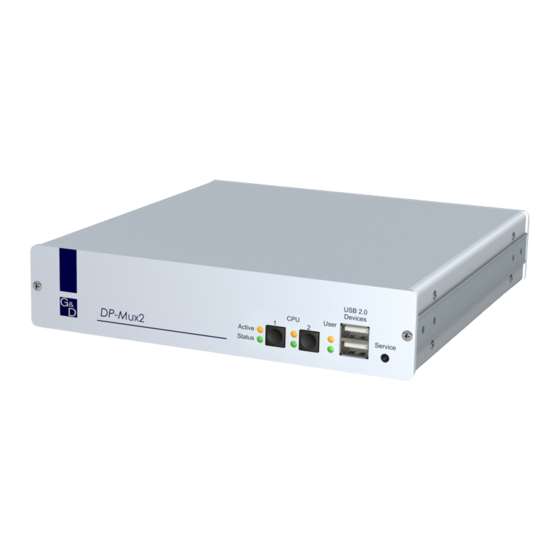

Der KVM-Switch Der KVM-Switch Der KVM-Switch DP-MUX2-USB ermöglicht die Bedienung von bis zu zwei Rech- nern über einen Arbeitsplatz. Der Arbeitsplatz wird mit einer USB-Tastatur und USB-Maus sowie einem digita- len Monitor ausgestattet. Die an den KVM-Switch angeschlossenen Rechner wer- den zentral am eingerichteten Arbeitsplatz bedient. -
Seite 6: Installation
Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen dem KVM-Switch und den anzuschließenden Rechnern. 3. Entscheiden Sie vor der Installation des KVM-Switch, welcher Taster an der Frontseite des Geräts, welchem Rechner zugewiesen werden soll. 3 · G&D DP-MUX2-USB... -
Seite 7: Anschluss Der Geräte Des Arbeitsplatzes
USB 2.0 Devices: Möchten Sie den angeschlossenen Rechnern USB-Geräte (beispiels- weise einen Drucker oder ein Massenspeichergerät) zur Verfügung stellen, schließen Sie diese Geräte an diese Schnittstellen an der Frontseite (siehe Abbildung 1 auf Seite 3) an. G&D DP-MUX2-USB · 4... -
Seite 8: Anschluss Der Rechner
Verbinden Sie den Videoausgang des Rechners mit dieser Schnittstelle. DP CPU: Verwenden Sie hierfür das DisplayPort-Kabel. HINWEIS: Verbinden Sie bei Einsatz der -Variante des KVM-Switches ggf. den zweiten Videoausgang des Rechners mit der/den Schnittstelle(n) DP CPU x.2 5 · G&D DP-MUX2-USB... -
Seite 9: Anschluss Der Stromversorgung
Keyb./Mouse Line In Speaker Line In Line Out USB 2.0 Line In Line Out USB 2.0 Abbildung 4: Schnittstelle zum Anschluss der Stromversorgung Power: Verbinden Sie das Stromversorgungskabel (PowerCable-2 Standard) mit einer Netzsteckdose und der Power-Buchse des KVM-Switches. G&D DP-MUX2-USB · 6... -
Seite 10: Inbetriebnahme
Tastatur initialisiert wurde. blinkt Setup-Modus des KVM-Switches aktiv. Status Der KVM-Switch wird mit der erforderlichen elektrischen Spannung versorgt. Der KVM-Switch ist ausgeschaltet oder die erforderliche elektrische Spannung ist nicht verfügbar. Prüfen Sie gegebenenfalls den korrekten Anschluss des Stromversorgungskabels. 7 · G&D DP-MUX2-USB... -
Seite 11: Umschaltung Zwischen Den Rechnern
KVM-Switches angepasst werden (s. Seite 18 f.). Umschaltung mit den Tasten F21 und F22 WICHTIG: Die Kanalumschaltung mit den Tasten ist im Ausliefe- rungszustand des KVM-Switches deaktiviert. Alternativ zur Kanalumschaltung mit den Select-Keys, können Sie die Tasten der Tastatur nutzen. G&D DP-MUX2-USB · 8... -
Seite 12: Umschaltung Mit Step-Keys
Tastenfeld oder ein Rechner sein, auf welchem ein Terminale- mulationsprogramm betrieben wird. WICHTIG: Voraussetzungen für die erfolgreiche Schaltung des Kanals durch ein serielles Endgerät sind u. a. die Anwendung der unten aufgeführten Anschlussein- stellungen sowie die Verwendung der Umschaltbefehle des KVM-Switches. 9 · G&D DP-MUX2-USB... -
Seite 13: Anschlusseinstellungen
Der Befehl wird unmittelbar nach dem Senden des Befehls durch das seri- elle Gerät ausgeführt. Eine Meldung (s. unten) informiert das serielle Gerät über die korrekte Ausfüh- rung oder den Grund, weshalb die Umschaltung nicht erfolgt ist. G&D DP-MUX2-USB · 10... -
Seite 14: Usb 2.0-Geräte Permanent Umschalten
2. Geben Sie eine der folgenden Tastenfolgen ein: WICHTIG: Geben Sie nach der Taste sofort die Ziffer des gewünschten Kanals ein. Permanente Schaltung der USB 2.0-Geräte auf Kanal 1 Permanente Schaltung der USB 2.0-Geräte auf Kanal 2 11 · G&D DP-MUX2-USB... -
Seite 15: Permanente Schaltung Der Usb 2.0-Geräte Beenden
Bei aktivierter Hotkey-Verzögerung halten Sie die Tastenkombination sieben Sekunden lang gedrückt. 2. Betätigen Sie die Taste und anschließend sofort die Taste HINWEIS: Nach dem Beenden der permanenten Schaltung werden die USB 2-0- Geräte auf den aktuellen KVM-Kanal (s. Seite 8) geschaltet. G&D DP-MUX2-USB · 12... -
Seite 16: Konfiguration
Auswahl des Typs der USB-Tastatur PC Multimedia USB 2.0-Datenübertragung (de)aktivieren aktiviert USB-Haltefunktion (Pinning) ausgeschaltet Auf den folgenden Seiten wird die grundlegende Bedienung des Setup-Modus sowie des Setup-Menüs erläutert. Die konfigurierbaren Funktionen des KVM-Switches werden ab Seite 17 detailliert beschrieben. 13 · G&D DP-MUX2-USB... -
Seite 17: Bedienung Des Setup-Modus
Betätigen Sie nach der Aktivierung des Setup-Modus einen der auf den folgenden Seiten beschriebenen Setup-Keys. So beenden Sie den Setup-Modus ohne Ausführung einer Funktion: Betätigen Sie -Taste der Tastatur um den Setup-Modus zu beenden. G&D DP-MUX2-USB · 14... -
Seite 18: Bedienung Des Setup-Menüs
Setup-Menü (s. Abbildung auf Seite 16) dargestellt. HINWEIS: Wird der KVM-Switch gestartet, während die Verbindung aufgebaut wird, sehen Sie kurzzeitig das G&D Firmware Update Utility, bevor das Setup-Menü dargestellt wird. Dieses spezielle Utility wird ausschließlich vom Support-Team angewendet. 15 · G&D DP-MUX2-USB... - Seite 19 Leertaste Haben Sie einen Menüpunkt ausgewählt, der über einen Unterdialog verfügt, betätigen Sie die Eingabetaste , um diesen zu öffnen. HINWEIS: Detaillierte Anweisungen zur Änderung einer bestimmten Funktion lesen Sie auf den folgenden Seiten. G&D DP-MUX2-USB · 16...
-
Seite 20: Konfigurationseinstellungen
4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. Nach der Umschaltung wird der aktive Hotkey in einen Doppel-Hotkey (oder umgekehrt) konvertiert: einfacher Hotkey Doppel-Hotkey Strg Strg+Shift Alt+Shift Alt Gr Alt Gr+Strg Win+Strg Shift Shift+Win 17 · G&D DP-MUX2-USB... -
Seite 21: Änderung Des Einfachen Hotkeys
Aktivierung des Hotkeys Alt Aktivierung des Hotkeys Alt Gr Alt Gr Aktivierung des Hotkeys Win Aktivierung des Hotkeys Shift Shift 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 18... -
Seite 22: Änderung Des Doppel-Hotkeys
Aktivierung des Doppel-Hotkeys Alt Gr + Strg Win+Ctrl Aktivierung des Doppel-Hotkeys Win + Strg Shift+Win Aktivierung des Doppel-Hotkeys Shift + Win 5. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 19 · G&D DP-MUX2-USB... -
Seite 23: Änderung Der Select-Keys
Aktivierung der Select-Keys NUM 1 und NUM 2 Aktivierung der Select-Keys A und B A ... B F1 ... F2 Aktivierung der Select-Keys F1 und F2 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 20... -
Seite 24: Hotkey-Verzögerung Ein- Oder Ausschalten
3. Betätigen Sie (mehrfach) die der Tastatur, um die Hotkey-Ver- Leertaste zögerung an- oder auszuschalten: Aktivierung der Hotkey-Verzögerung Deaktivierung der Hotkey-Verzögerung 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 21 · G&D DP-MUX2-USB... -
Seite 25: Standardeinstellungen Wiederherstellen
Zeile aus. Pfeil Pfeil Set System Defaults 3. Betätigen Sie die Eingabetaste , um die Standardeinstellungen wiederherzustellen. 4. Bestätigen Sie die erscheinende Sicherheitsabfrage mit der Eingabetaste Ein Abbruch der Funktion ist alternativ mit der Taste möglich. G&D DP-MUX2-USB · 22... -
Seite 26: Automatische Aufschaltung Des Ersten Kanals
Tastatur, um zwischen folgenden Optionen zu wählen: Aktivierung des zuletzt aktiven Kanals nach dem Einschalten Aktivierung von Kanal 1 nach dem Einschalten 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 23 · G&D DP-MUX2-USB... -
Seite 27: Umschaltung Über Taster An Der Frontseite (De)Aktivieren
Tastatur, um zwischen folgenden Leertaste Optionen zu wählen: Umschaltung über Taster an der Frontseite deaktiviert Umschaltung über Taster an der Frontseite aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 24... -
Seite 28: Umschaltung Über Tastenkombinationen (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung über Tastenkombination deaktiviert Umschaltung über Tastenkombination aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 25 · G&D DP-MUX2-USB... -
Seite 29: Umschaltung Über Step-Keys (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Verwendung von Step-Keys deaktiviert Verwendung der angezeigten Step-Keys aktiviert [Step-Keys] 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 26... -
Seite 30: Kanalumschaltung Mit Den Tasten F21 Und F22
Tastatur, um zwischen folgenden Optionen zu wählen: Kanalumschaltung mit den Tasten F21 und F22 deaktiviert Kanalumschaltung mit den Tasten F21 und F22 aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 27 · G&D DP-MUX2-USB... -
Seite 31: Änderung Der Bitrate Der Service-Buchse
Tastatur, um zwischen folgenden Leertaste Bitraten zu wählen: 115200 serielle Datenübertragung mit 115.200 bit/s 9600 serielle Datenübertragung mit 9.600 bit/s 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 28... -
Seite 32: Änderung Des Standard-Modus Der Service-Buchse
Optionen zu wählen: Setup Menu Start des KVM-Extenders erfolgt im Modus Setup-Menü Start des KVM-Extenders erfolgt im Modus Switch Switch 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 29 · G&D DP-MUX2-USB... -
Seite 33: Auswahl Des Typs Der Usb-Tastatur
Kanals. 6. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. WICHTIG: Erfolgt die Umschaltung auf die Einstellung SUN German bzw. SUN US ist abschließend ein Reboot des Sun-Rechners erforderlich. G&D DP-MUX2-USB · 30... - Seite 34 »Solaris Shortcut Keys« des Sun Keyboards Strg+Alt+F2 Wiederholen Strg+Alt+F3 Eigenschaften Strg+Alt+F4 Zurücknehmen Strg+Alt+F5 Vordergrund Strg+Alt+F6 Kopieren Strg+Alt+F7 Öffnen Strg+Alt+F8 Einfügen Strg+Alt+F9 Suchen Strg+Alt+F10 Ausschneiden Strg+Alt+F11 Hilfe Strg+Alt+F12 Still Strg+Alt+NUM+ Lauter Strg+Alt+NUM- Leiser Strg+Alt+NUM* Compose Strg+Alt+Pause Shutdown Pause+A Stop 31 · G&D DP-MUX2-USB...
-
Seite 35: Usb 2.0-Datenübertragung (De)Aktivieren
3. Betätigen Sie (mehrfach) die der Tastatur, um eine der folgenden Leertaste Tastaturen auszuwählen: USB 2.0-Datenübertragung aktiviert (Standard) enabled disabled USB 2.0-Datenübertragung deaktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 32... -
Seite 36: Usb-Haltefunktion (Pinning)
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um eine der folgenden Tastaturen auszuwählen: disabled USB-Haltefunktion deaktiviert (Standard) enabled USB-Haltefunktion aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 33 · G&D DP-MUX2-USB... -
Seite 37: Technische Daten
22 kHz Update Verfahren: lokale Servicebuchse Schnittstelle: 2,5-mm-Klinkenbuchse Stromversorgung Typ: Internes Netzteil Anschluss: Kaltgerätestecker (IEC-320 C14) Stromaufnahme: siehe Eigenschaften der Varianten Einsatzumgebung Temperatur: +5 bis +55 °C Luftfeuchte: < 80%, nicht kondensierend Konformität CE, RoHS G&D DP-MUX2-USB · 34... -
Seite 38: Individuelle Eigenschaften Der Varianten
2 × DVI-I-Buchse Schnittstellen Video: 4 × DisplayPort-Buchse für Rechner Stromversorgung Stromaufnahme: 200 mA@240VAC; 300 mA@100VAC Gehäuse Material: Aluminium eloxiert Maße (B × H × T): 210 × 66 × 210 mm Gewicht: ca. 1,4 kg 35 · G&D DP-MUX2-USB... - Seite 40 © Guntermann & Drunck GmbH 2015. All rights reserved. Version 1.01 – 25/03/2015 Firmware: 1.6.8 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Phone +49 2739 8901-100 +49 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D DP-MUX2-USB...
- Seite 41 Changing the bitrate of the Service port ............25 Changing the standard mode of the Service port ......... 26 Selecting the USB keyboard type ..............27 Enabling/Disabling USB 2.0 data transmission .......... 29 USB pinning ....................30 Technical data ....................31 G&D DP-MUX2-USB · ii...
-
Seite 42: Safety Instructions
Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. 1 · G&D DP-MUX2-USB... -
Seite 43: The Kvm Switch
The KVM switch The KVM switch The DP-MUX2-USB KVM switch enables you to operate up to two computers via one console. The console is provided with a USB keyboard, a USB mouse and a digital monitor. The computers connected to the KVM switch are operated from the installed console. -
Seite 44: Installation
KVM switch and the computers which are to be connected. 3. Before installing the KVM switch, decide which button on the front panel of the device should be assigned to which computer. 3 · G&D DP-MUX2-USB... -
Seite 45: Connecting The Console Devices
If you want USB devices to be available to the connected computers USB 2.0 Devices: (e.g. a printer or a mass storage device), connect these devices to the interfaces on the front panel (see figure 1 on page 3). G&D DP-MUX2-USB · 4... -
Seite 46: Connecting The Computers
Line Out USB 2.0 Line In Line Out USB 2.0 Figure 4: Interfaces to connect the power supply Connect the power cable (PowerCable-2 Standard) to a power outlet and the Power: Power socket of the KVM switch. 5 · G&D DP-MUX2-USB... -
Seite 47: Start-Up
The setup mode of the KVM switch is active. Status The KVM switch is supplied with the necessary voltage. The KVM switch is turned off or is not supplied with the necessary voltage. If necessary, check the proper connection of the power supply cable. G&D DP-MUX2-USB · 6... -
Seite 48: Switching Between The Computers
An alternative to switching channels with select keys is to use the keys on your keyboard. After enabling the switching of channels (see page 21), press to switch to channel 1 or to switch to channel 2 of the KVM switch. 7 · G&D DP-MUX2-USB... -
Seite 49: Switching Via Step Keys
Use the following connection settings for the serial end device to establish a serial connection to the KVM switch. Bits per second: 115.200 | or : 9.600 (see page 25) Data bits: Parity: none Stop bits: Flow control: none G&D DP-MUX2-USB · 8... -
Seite 50: Switching Commands
The KVM switch confirms the successful execution of a command and otherwise sends a meassage. Message Meaning switching to channel successful invalid channel number (out of range) channel switching failed invalid command invalid value (out of range) RS232 mode enabled switch mode (RS232) enabled 9 · G&D DP-MUX2-USB... -
Seite 51: Permanent Switching Of Usb 2.0 Devices
If the hotkey delay is enabled, press and hold the key combination for seven seconds. 2. Press and immediately NOTE: After disabling the permanent switching of USB 2.0 devices, the devices are switched to the active KVM channel (see page 7). G&D DP-MUX2-USB · 10... -
Seite 52: Configuration
Basic operation of the setup mode as well as the setup menu is explained in the fol- lowing pages. All functions that can be configured for the KVM switch are described in detail from page 15 on. 11 · G&D DP-MUX2-USB... -
Seite 53: Operating The Setup Mode
How to perform a setup function: After enabling the setup mode, press one of the setup keys described on the fol- lowing pages. How to end the setup mode without performing a function: Press to end the setup mode. G&D DP-MUX2-USB · 12... -
Seite 54: Operating The Setup Menu
If the KVM switch is started while the connection is being established, the G&D Firmware Update Utility will be displayed briefly before the setup menu opens. This special utility is solely used by the support team. 13 · G&D DP-MUX2-USB... - Seite 55 Menu items whose settings are displayed in the right column can be changed by pressing the Space key (repeatedly). A menu item that has a sub-dialogue available can be opened by pressing Enter NOTE: The following pages provide detailed information on how to change a cer- tain function. G&D DP-MUX2-USB · 14...
-
Seite 56: Configuration Settings
4. Press the key to save your settings. Depending on your settings, the active hotkey is converted into a double hotkey (or vice versa): Single Hotkey Double Hotkey Ctrl Ctrl+Shift Alt+Shift Alt Gr Alt Gr+Ctrl Win+Ctrl Shift Shift+Win 15 · G&D DP-MUX2-USB... -
Seite 57: Changing The Single Hotkey
(repeatedly) to enable a certain hotkey: Ctrl enables Ctrl hotkey enables Alt hotkey enables Alt Gr hotkey Alt Gr enables Win hotkey enables Shift hotkey Shift 4. Press the key to save your settings. G&D DP-MUX2-USB · 16... -
Seite 58: Changing The Double Hotkey
enables Ctrl+Shift double hotkey Ctrl+Shift enables Alt+Shift double hotkey Alt+Shift enables Alt Gr+Ctrl double hotkey Alt Gr+Ctrl Win+Ctrl enables Win+Ctrl double hotkey Shift+Win enables Shift+Win double hotkey 5. Press the key to save your settings. 17 · G&D DP-MUX2-USB... -
Seite 59: Changing The Select Keys
enables select keys NUM 1 and NUM 2 A ... B enables select keys A and B enables select keys F1 and F2 F1 ... F2 4. Press the key to save your settings. G&D DP-MUX2-USB · 18... -
Seite 60: Enabling/Disabling The Hotkey Delay
Arrow Arrow Hotkey Delay 3. Press the key (repeatedly) to enable/disable the hotkey delay: Space enables hotkey delay disables hotkey delay 4. Press the key to save your settings. 19 · G&D DP-MUX2-USB... -
Seite 61: Resetting The Defaults
2. Use the Arrow Arrow keys to select the Set System Defaults entry. 3. Press Enter to reset the default settings. 4. Confirm the pop up security query with Enter Pressing the key cancels the function. G&D DP-MUX2-USB · 20... -
Seite 62: Auto-Accessing The First Channel
Select Channel via Front Button 3. Press the key (repeatedly) to choose one of the following options: Space disables the switching via front button enables the switching via front button 4. Press the key to save your settings. 21 · G&D DP-MUX2-USB... -
Seite 63: (De)Activating The Switching Via Hotkeys
Select Channel via Hotkey entry. 3. Press the Space key (repeatedly) to choose one of the following options: disables the switching via hotkeys enables the switching via hotkeys 4. Press the key to save your settings. G&D DP-MUX2-USB · 22... -
Seite 64: (De)Activating The Switching Via Step Keys
Select Channel via Step Key entry. 3. Press the Space key (repeatedly) to choose between the following options: step keys disabled [Step-Keys] step keys enabled 4. Press the key to save your settings. 23 · G&D DP-MUX2-USB... -
Seite 65: Switching Channels Via Keys F21 And F22
(repeatedly) to choose between the following options: Space disables switching of channels by pressing F21 and F22 enables switching of channels by pressing F21 and F22 4. Press the key to save your settings. G&D DP-MUX2-USB · 24... -
Seite 66: Changing The Bitrate Of The Service Port
3. Press the Space key (repeatedly) to choose between the following bitrates: 115200 serial data transmission with 115.200 bit/s 9600 serial data transmission with 9.600 bit/s 4. Press the key to save your settings. 25 · G&D DP-MUX2-USB... -
Seite 67: Changing The Standard Mode Of The Service Port
(repeatedly) to choose between the following options: Space enables Setup Menu mode when starting KVM extender Setup Menu enables Switch mode when starting KVM extender Switch 4. Press the key to save your settings. G&D DP-MUX2-USB · 26... -
Seite 68: Selecting The Usb Keyboard Type
5. Repeat steps 3 and 4 to change this setting for another channel. 6. Press the key to save your settings. IMPORTANT: Changing to the SUN German SUN US keymode requires a reboot of the Sun computer. 27 · G&D DP-MUX2-USB... - Seite 69 »Solaris Shortcut Key« of the Sun keyboard Ctrl+Alt+F2 Again Ctrl+Alt+F3 Props Ctrl+Alt+F4 Undo Ctrl+Alt+F5 Front Ctrl+Alt+F6 Copy Ctrl+Alt+F7 Open Ctrl+Alt+F8 Paste Ctrl+Alt+F9 Find Ctrl+Alt+F10 Ctrl+Alt+F11 Help Ctrl+Alt+F12 Mute Ctrl+Alt+NUM+ Loud Ctrl+Alt+NUM- Quiet Ctrl+Alt+NUM* Compose Ctrl+Alt+Pause Shutdown Pause+A Stop G&D DP-MUX2-USB · 28...
-
Seite 70: Enabling/Disabling Usb 2.0 Data Transmission
3. Press the Space key (repeatedly) to choose between the following key- boards: USB 2.0 data transmission enabled (default) enabled USB 2.0 data transmission disabled disabled 4. Press the key to save your settings. 29 · G&D DP-MUX2-USB... -
Seite 71: Usb Pinning
Enter 3. Press the Space key (repeatedly) to choose between the following key- boards: disabled USB pinning disabled (default) enabled USB pinning ensabled 4. Press the key to save your settings. G&D DP-MUX2-USB · 30... -
Seite 72: Technical Data
Interface: 2,5 mm jack socket Power supply Type: internal power pack Connection: IEC socket (IEC-320 C14) Power input: see variant features Operational Temperature: +5 to +55 °C environment Humidity: < 80%, non-condensing Conformity CE, RoHS 31 · G&D DP-MUX2-USB... -
Seite 73: Individual Variant Features
Interfaces Video: 4 × DisplayPort jack for computer Power supply Power input: 200 mA@240VAC; 300 mA@100VAC Casing Material: anodised aluminium Dimensions (W × H × D): 210 × 66 × 210 mm Weight: approx. 1,4 kg G&D DP-MUX2-USB · 32... - Seite 76 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100211 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany http://www.GDsys.de sales@GDsys.de...
