- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D DVIMUX4-DL-USB Installation und Bedienung Installation and Operation A9100152-1.32...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2015. Alle Rechte vorbehalten. Version 1.32 – 02.02.2015 Firmware: 1.6.7 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Telefon +49 (0) 2739 8901-100 Telefax +49 (0) 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D DVIMUX4-DL-USB... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Der KVM-Switch »DVIMUX4-DL-USB« ............2 Lieferumfang ....................2 Installation ....................... 3 Übersicht der Schnittstellen ................3 Aufstellen des Geräts ..................3 Anschluss der Geräte des Arbeitsplatzes ............. 4 Anschluss der Rechner ..................5 Anschluss der Stromversorgung ................. 6 Weiterführende Informationen ................. - Seite 4 Änderung der Bitrate der Service-Buchse ............ 28 Änderung des Standard-Modus der Service-Buchse ........29 Auswahl des Typs der USB-Tastatur ............30 USB 2.0-Datenübertragung (de)aktivieren ........... 32 USB-Haltefunktion (Pinning) ..............33 Bestellnummern ....................34 Technische Daten ................... 35 iii · G&D DVIMUX4-DL-USB...
-
Seite 5: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. G&D DVIMUX4-DL-USB · 1... -
Seite 6: Der Kvm-Switch »Dvimux4-Dl-Usb

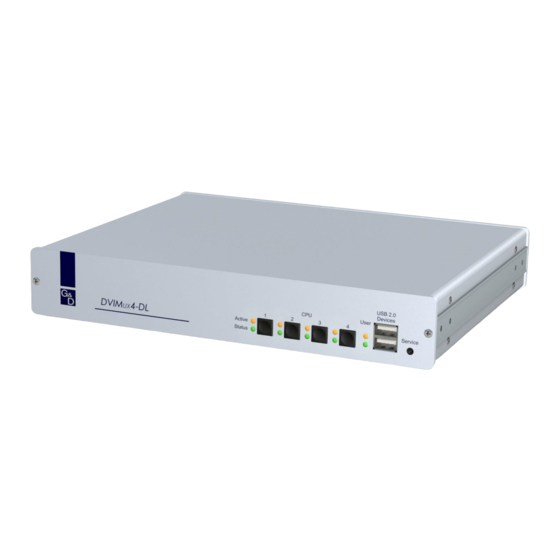

Der KVM-Switch »DVIMUX4-DL-USB« Der KVM-Switch »DVIMUX4-DL-USB« Der KVM-Switch DVIMUX4-DL-USB ermöglicht die Bedienung von bis zu vier Rechnern über einen Arbeitsplatz. Der Arbeitsplatz wird mit einer USB-Tastatur und USB-Maus sowie einem digita- len und/oder analogen Monitor ausgestattet.Die an den KVM-Switch angeschlosse- nen Rechner werden zentral am eingerichteten Arbeitsplatz bedient. -
Seite 7: Installation
Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen dem KVM-Switch und den anzuschließenden Rechnern. 3. Entscheiden Sie vor der Installation des KVM-Switches, welcher Taster an der Frontseite des Geräts, welchem Rechner zugewiesen werden soll. G&D DVIMUX4-DL-USB · 3... -
Seite 8: Anschluss Der Geräte Des Arbeitsplatzes
USB 2.0 Devices: Möchten Sie den angeschlossenen Rechnern USB-Geräte (beispiels- weise einen Drucker oder ein Massenspeichergerät) zur Verfügung stellen, schließen Sie diese Geräte an diese Schnittstellen an der Frontseite (siehe Abbildung 1 auf Seite 3) an. 4 · G&D DVIMUX4-DL-USB... -
Seite 9: Anschluss Der Rechner
Videokabel (DVI-D-DL-M/M) zur Hand. Im Falle eines analogen VGA-Aus- gangs ist ein analoges Videokabel (VGA-M/DVI-A-M) zu verwenden. HINWEIS: Verbinden Sie bei Einsatz einer Multichannel-Variante des KVM- Switches ggf. den zweiten, dritten und vierten Videoausgang des Rechners mit der/den Schnittstelle(n) DVI-I CPU 1.x G&D DVIMUX4-DL-USB · 5... -
Seite 10: Anschluss Der Stromversorgung
Line Out USB 2.0 Line In Line In Line In Line In Line In Abbildung 4: Schnittstelle zum Anschluss der Stromversorgung Power: Verbinden Sie das Stromversorgungskabel (PowerCable-2 Standard) mit einer Netzsteckdose und der Power-Buchse des KVM-Switches. 6 · G&D DVIMUX4-DL-USB... -
Seite 11: Weiterführende Informationen
Zeitpunkt Daten auf das Massenspeichergerät schreibt, wird dieser Vorgang abgebrochen. WICHTIG: Um einen Datenverlust zu vermeiden, verwenden Sie die Funktion zum sicheren Entfernen der Hardware des auf dem Rechner eingesetzten Betriebssystems vor der Umschaltung des Kanals. G&D DVIMUX4-DL-USB · 7... -
Seite 12: Inbetriebnahme
Tastatur initialisiert wurde. blinkt Setup-Modus des KVM-Switches aktiv. Status Der KVM-Switch wird mit der erforderlichen elektrischen Spannung versorgt. Der KVM-Switch ist ausgeschaltet oder die erforderliche elektrische Spannung ist nicht verfügbar. Prüfen Sie gegebenenfalls den korrekten Anschluss des Stromversorgungskabels. 8 · G&D DVIMUX4-DL-USB... -
Seite 13: Umschaltung
WICHTIG: Die Umschaltung des Kanals erfolgt, wenn die betätigte Tasten- kombination losgelassen wird. HINWEIS: Falls eine der Tastenkombinationen mit einer Tastenkombination eines eingesetzten Anwendungsprogramms kollidiert, kann die Tastenkombination des KVM-Switches angepasst werden (s. Seite 19 f.). G&D DVIMUX4-DL-USB · 9... -
Seite 14: Umschaltung Mit Step-Keys
Zum Aufbau einer seriellen Verbindung zum KVM-Switch sind die nachfolgend aufgeführten Anschlusseinstellungen durch das serielle Endgerät anzuwenden. Bits pro Sekunde: 115.200 | alternativ : 9.600 (s. Seite 28) Datenbits: Parität: keine Stoppbits: Flussteuerung: keine 10 · G&D DVIMUX4-DL-USB... -
Seite 15: Aktivierung Des "Switch"-Modus
Der Befehl wird unmittelbar nach dem Senden des Befehls durch das seri- elle Gerät ausgeführt. Eine Meldung (s. unten) informiert das serielle Gerät über die korrekte Ausfüh- rung oder den Grund, weshalb die Umschaltung nicht erfolgt ist. G&D DVIMUX4-DL-USB · 11... - Seite 16 Konnte die Umschaltung nicht erfolgen, wird dies durch eine entsprechende Meldung mitgeteilt. Meldung Bedeutung Schaltung auf Kanal erfolgreich ungültige Kanalnummer (out of range) Kanalumschaltung fehlgeschlagen ungültiger Befehl ungültiger Wert (out of range) RS232 mode enabled Switch-Modus (RS232) aktiviert 12 · G&D DVIMUX4-DL-USB...
-
Seite 17: Usb 2.0-Geräte Permanent Umschalten
Bei aktivierter Hotkey-Verzögerung halten Sie die Tastenkombination sieben Sekunden lang gedrückt. 2. Betätigen Sie die Taste und anschließend sofort die Taste HINWEIS: Nach dem Beenden der permanenten Schaltung werden die USB 2-0- Geräte auf den aktuellen KVM-Kanal (s. Seite 9) geschaltet. G&D DVIMUX4-DL-USB · 13... -
Seite 18: Konfiguration
Auswahl des Typs der USB-Tastatur PC Multimedia USB 2.0-Datenübertragung (de)aktivieren aktiviert USB-Haltefunktion (Pinning) ausgeschaltet Auf den folgenden Seiten wird die grundlegende Bedienung des Setup-Modus sowie des Setup-Menüs erläutert. Die konfigurierbaren Funktionen des KVM-Switches werden ab Seite 18 detailliert beschrieben. 14 · G&D DVIMUX4-DL-USB... -
Seite 19: Bedienung Des Setup-Modus
Betätigen Sie nach der Aktivierung des Setup-Modus einen der auf den folgenden Seiten beschriebenen Setup-Keys. So beenden Sie den Setup-Modus ohne Ausführung einer Funktion: Betätigen Sie -Taste der Tastatur um den Setup-Modus zu beenden. G&D DVIMUX4-DL-USB · 15... -
Seite 20: Bedienung Des Setup-Menüs
Setup-Menü (s. Abbildung auf Seite 17) dargestellt. HINWEIS: Wird der KVM-Switch gestartet, während die Verbindung aufgebaut wird, sehen Sie kurzzeitig das G&D Firmware Update Utility, bevor das Setup-Menü dargestellt wird. Dieses spezielle Utility wird ausschließlich vom Support-Team angewendet. 16 · G&D DVIMUX4-DL-USB... - Seite 21 Leertaste Haben Sie einen Menüpunkt ausgewählt, der über einen Unterdialog verfügt, betätigen Sie die Eingabetaste , um diesen zu öffnen. HINWEIS: Detaillierte Anweisungen zur Änderung einer bestimmten Funktion lesen Sie auf den folgenden Seiten. G&D DVIMUX4-DL-USB · 17...
-
Seite 22: Konfigurationseinstellungen
4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. Nach der Umschaltung wird der aktive Hotkey in einen Doppel-Hotkey (oder umgekehrt) konvertiert: einfacher Hotkey Doppel-Hotkey Strg Strg+Shift Alt+Shift Alt Gr Alt Gr+Strg Win+Strg Shift Shift+Win 18 · G&D DVIMUX4-DL-USB... -
Seite 23: Änderung Des Einfachen Hotkeys
Aktivierung des Hotkeys Alt Aktivierung des Hotkeys Alt Gr Alt Gr Aktivierung des Hotkeys Win Aktivierung des Hotkeys Shift Shift 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX4-DL-USB · 19... -
Seite 24: Änderung Des Doppel-Hotkeys
Aktivierung des Doppel-Hotkeys Alt Gr + Strg Win+Ctrl Aktivierung des Doppel-Hotkeys Win + Strg Shift+Win Aktivierung des Doppel-Hotkeys Shift + Win 5. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 20 · G&D DVIMUX4-DL-USB... -
Seite 25: Änderung Der Select-Keys
Aktivierung der Select-Keys A, B, C, D A ... D F1 ... F4 Aktivierung der Select-Keys F1, F2, F3, F4 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX4-DL-USB · 21... -
Seite 26: Hotkey-Verzögerung Ein- Oder Ausschalten
3. Betätigen Sie (mehrfach) die der Tastatur, um die Hotkey-Ver- Leertaste zögerung an- oder auszuschalten: Aktivierung der Hotkey-Verzögerung Deaktivierung der Hotkey-Verzögerung 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 22 · G&D DVIMUX4-DL-USB... -
Seite 27: Standardeinstellungen Wiederherstellen
Zeile aus. Pfeil Pfeil Set System Defaults 3. Betätigen Sie die Eingabetaste , um die Standardeinstellungen wiederherzustellen. 4. Bestätigen Sie die erscheinende Sicherheitsabfrage mit der Eingabetaste Ein Abbruch der Funktion ist alternativ mit der Taste möglich. G&D DVIMUX4-DL-USB · 23... -
Seite 28: Automatische Aufschaltung Des Ersten Kanals
Tastatur, um zwischen folgenden Optionen zu wählen: Aktivierung des zuletzt aktiven Kanals nach dem Einschalten Aktivierung von Kanal 1 nach dem Einschalten 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 24 · G&D DVIMUX4-DL-USB... -
Seite 29: Umschaltung Über Taster An Der Frontseite (De)Aktivieren
Tastatur, um zwischen folgenden Leertaste Optionen zu wählen: Umschaltung über Taster an der Frontseite deaktiviert Umschaltung über Taster an der Frontseite aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX4-DL-USB · 25... -
Seite 30: Umschaltung Über Tastenkombinationen (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung über Tastenkombination deaktiviert Umschaltung über Tastenkombination aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 26 · G&D DVIMUX4-DL-USB... -
Seite 31: Umschaltung Über Step-Keys (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Verwendung von Step-Keys deaktiviert Verwendung der angezeigten Step-Keys aktiviert [Step-Keys] 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX4-DL-USB · 27... -
Seite 32: Änderung Der Bitrate Der Service-Buchse
Tastatur, um zwischen folgenden Bitraten zu wählen: 115200 serielle Datenübertragung mit 115.200 bit/s 9600 serielle Datenübertragung mit 9.600 bit/s 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 28 · G&D DVIMUX4-DL-USB... -
Seite 33: Änderung Des Standard-Modus Der Service-Buchse
Optionen zu wählen: Start des KVM-Extenders erfolgt im Modus Setup-Menü Setup Menu Start des KVM-Extenders erfolgt im Modus Switch Switch 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX4-DL-USB · 29... -
Seite 34: Auswahl Des Typs Der Usb-Tastatur
Kanals. 6. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. WICHTIG: Erfolgt die Umschaltung auf die Einstellung bzw. SUN German SUN US ist abschließend ein Reboot des Sun-Rechners erforderlich. 30 · G&D DVIMUX4-DL-USB... - Seite 35 »Solaris Shortcut Keys« des Sun Keyboards Strg+Alt+F2 Wiederholen Strg+Alt+F3 Eigenschaften Strg+Alt+F4 Zurücknehmen Strg+Alt+F5 Vordergrund Strg+Alt+F6 Kopieren Strg+Alt+F7 Öffnen Strg+Alt+F8 Einfügen Strg+Alt+F9 Suchen Strg+Alt+F10 Ausschneiden Strg+Alt+F11 Hilfe Strg+Alt+F12 Still Strg+Alt+NUM+ Lauter Strg+Alt+NUM- Leiser Strg+Alt+NUM* Compose Strg+Alt+Pause Shutdown Pause+A Stop G&D DVIMUX4-DL-USB · 31...
-
Seite 36: Usb 2.0-Datenübertragung (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um eine der folgenden Tastaturen auszuwählen: enabled USB 2.0-Datenübertragung aktiviert (Standard) disabled USB 2.0-Datenübertragung deaktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 32 · G&D DVIMUX4-DL-USB... -
Seite 37: Usb-Haltefunktion (Pinning)
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um eine der folgenden Tastaturen auszuwählen: USB-Haltefunktion deaktiviert (Standard) disabled enabled USB-Haltefunktion aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX4-DL-USB · 33... -
Seite 38: Bestellnummern
A210 0110 DVIMUX4-DL-MC4-PS/2 A210 0112 DVIMUX4-DL-MC4-USB A210 0111 DVIMUX4-DL-MC4-PS/2-RM A210 0113 DVIMUX4-DL-MC4-USB-RM KABEL-SETS KABEL-SETS A610 0117 CPU-DVID-DL-PL-2 A610 0125 CPU-DVID-DL-U-2 A610 0121 CPU-DVID-DL-PL-5 A610 0129 CPU-DVID-DL-U-5 A610 0133 CPU-DVIA-PL-2 A610 0088 CPU-DVIA-U-2 A610 0137 CPU-DVIA-PL-5 A610 0089 CPU-DVIA-U-5 34 · G&D DVIMUX4-DL-USB... -
Seite 39: Technische Daten
DDC: Enhanced Display Data Channel Mischbetrieb: wird unterstützt (digital/analog) Audio Art: analog Bandbreite: 22 kHz Update Verfahren: lokale Servicebuchse Schnittstelle: 2,5-mm-Klinkenbuchse Stromversorgung Typ: Internes Netzteil Anschluss: Kaltgerätestecker (IEC-320 C14) Gehäuse Material: Aluminium eloxiert Konformität CE, RoHs G&D DVIMUX4-DL-USB · 35... -
Seite 40: Individuelle Eigenschaften Der Varianten
Stromaufnahme (max.): 200mA@240VAC; 511mA@100VAC Leistungsaufnahme (max.): 28,5W@240VAC; 28,5W@100VAC Gehäuse Maße (B × H × T): 270 × 88 × 210 mm Gewicht: ca. 2,1 kg Einsatzumgebung Temperatur: +5 bis +40 °C Luftfeuchte: < 80%, nicht kondensierend 36 · G&D DVIMUX4-DL-USB... - Seite 41 Stromaufnahme (max.): 233mA@240VAC; 611mA@100VAC Leistungsaufnahme (max.): 33,8W@240VAC; 34,3W@100VAC Gehäuse Maße (B × H × T): 270 × 132 × 210 mm Gewicht: ca. 2,5 kg Einsatzumgebung Temperatur: +5 bis +35 °C Luftfeuchte: < 80%, nicht kondensierend G&D DVIMUX4-DL-USB · 37...
- Seite 84 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100152 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany http://www.GDsys.de sales@GDsys.de...
