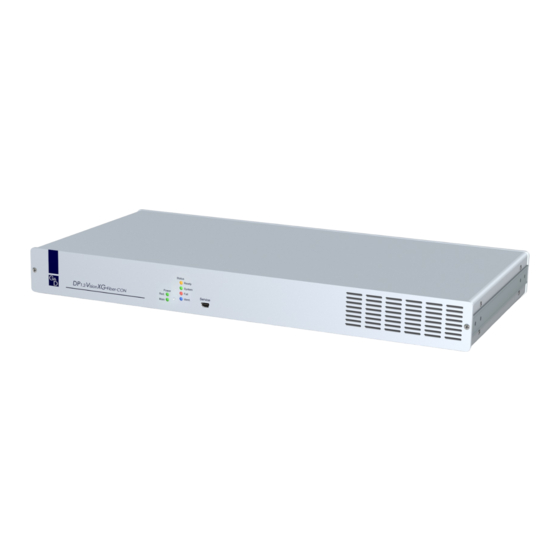

Guntermann & Drunck DP1.2-VisionXG-Fiber Installation Und Bedienung
  1. Anleitungen
  2. Marken
  3. Guntermann & Drunck Anleitungen
  4. Extender
  5. DP1.2-VisionXG-Fiber
  6. Installation und bedienung

Guntermann & Drunck DP1.2-VisionXG-Fiber Installation Und Bedienung

Kvm-extender-system
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

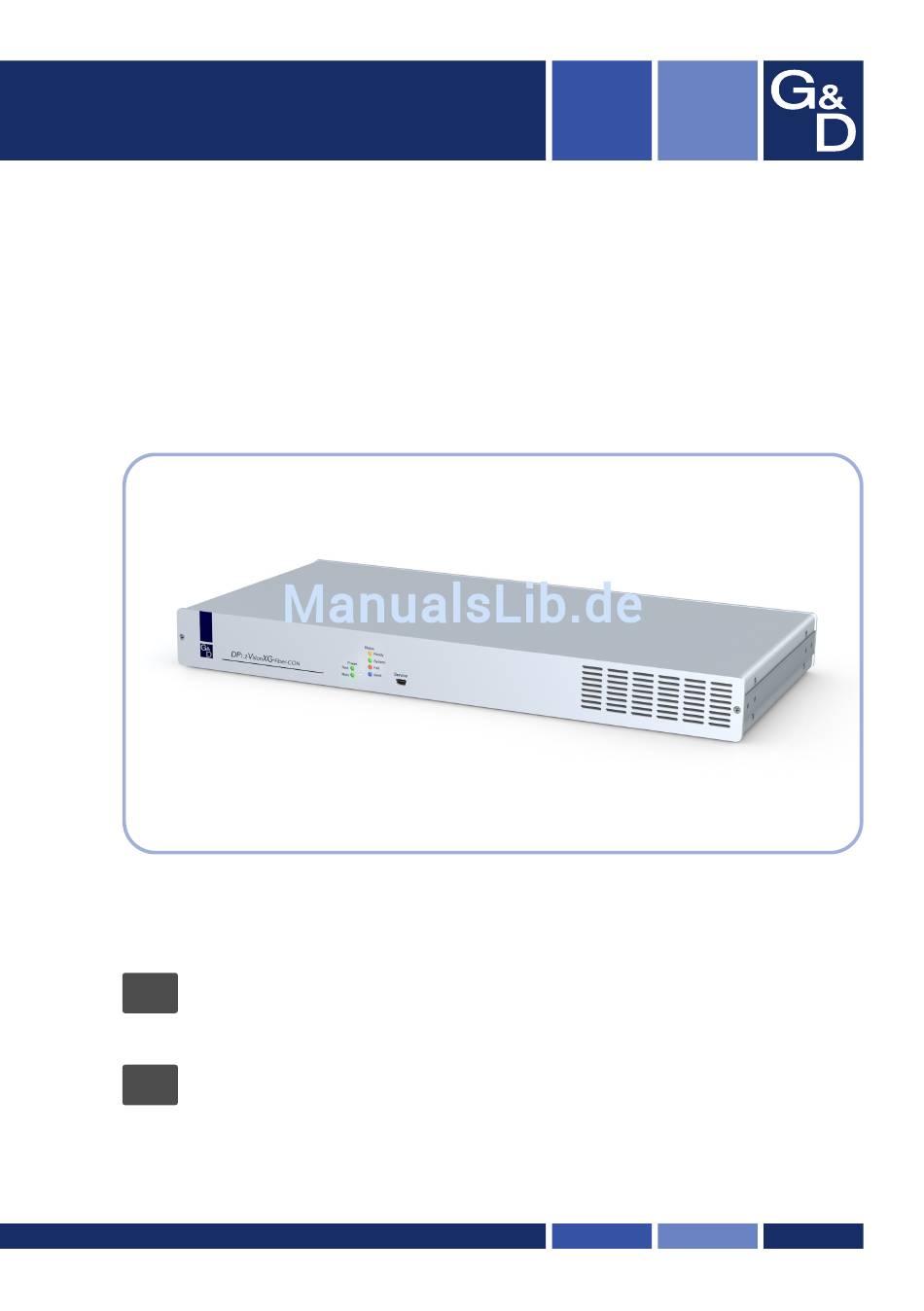

Guntermann & Drunck GmbH
www.gdsys.de
G&D DP1.2-VisionXG-Fiber
Installation und Bedienung
DE
Installation and Operation
EN
A9100271-1.01

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Guntermann & Drunck DP1.2-VisionXG-Fiber

Inhaltszusammenfassung für Guntermann & Drunck DP1.2-VisionXG-Fiber

  • Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D DP1.2-VisionXG-Fiber Installation und Bedienung Installation and Operation A9100271-1.01...

  • Seite 2: Zu Dieser Dokumentation

    © Guntermann & Drunck GmbH 2017. Alle Rechte vorbehalten. Version 1.01 – 27.02.2017 Firmware: 1.0.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP1.2-VisionXG-Fiber...

  • Seite 3: Fcc Statement

    Operation of this equipment in a residential area is likely to cause harmful inter- ference in which case the user will be required to correct the interference at his own expense. G&D DP1.2-VisionXG-Fiber · ii...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die DP1.2-VisionXG-Fiber-Serie ..............3 Verfügbare Gerätevarianten ................3 Lieferumfang ....................4 Installation ....................... 5 Vorbereitung ...................... 5 Installation des Rechnermoduls ................6 Installation des Arbeitsplatzmoduls ..............10 Inbetriebnahme ....................14 Startvorgang ....................14 On-Screen-Display des Arbeitsplatzmoduls ............14 Erstkonfiguration der Netzwerkeinstellungen ..........
  • Seite 5 Bedeutung der LEDs an der Rückseite ............. 53 Technische Daten ................... 55 Allgemeine Eigenschaften ................55 Allgemeine Eigenschaften der Module ............. 56 Spezifische Eigenschaften der Varianten ............57 Eigenschaften der Übertragungsmodule ............60 Multimode-Übertragungsmodule ............... 60 Singlemode-Übertragungsmodule ............... 60 G&D DP1.2-VisionXG-Fiber · iv...

  • Seite 6: Sicherheitshinweise

    Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D DP1.2-VisionXG-Fiber...

  • Seite 7: Besondere Hinweise Zum Umgang Mit Laser-Technologie

    Umgang mit Laser-Technologie nicht sichergestellt werden. Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodu- len zulässig, die von G&D zertifiziert wurden. G&D DP1.2-VisionXG-Fiber · 2...

  • Seite 8: Die Dp1.2-Visionxg-Fiber-Serie

    Verfügbare Gerätevarianten Innerhalb der -Serie sind verschiedene Varianten verfügbar, die die DP1.2-VisionXG-Fiber zusätzliche Übertragung von USB 2.0-Signalen und/oder die Verwendung mehrerer Bildschirme erlauben: Modell Videokanäle USB 2.0 DP1.2-VisionXG-Fiber-AR nicht unterstützt Hi-Speed DP1.2-VisionXG-Fiber-ARU2 DP1.2-VisionXG-Fiber-MC2-AR nicht unterstützt DP1.2-VisionXG-Fiber-MC2-ARU2 Hi-Speed 3 · G&D DP1.2-VisionXG-Fiber...

  • Seite 9: Lieferumfang

     2 × Audio-Kabel (Audio-M/M-2)  1 × serielles Anschlusskabel (RS232-M/F-2)  1 × Servicekabel (USB-Service-2)  2 × RackMount-Set (19" RM-Set-435-1HE)  1 × Installations- und Bedienhandbuch  1 × Bedienhandbuch für Webapplikation Config Panel G&D DP1.2-VisionXG-Fiber · 4...

  • Seite 10: Installation

    ) in der Nähe des entfernten Arbeitsplatzes. HINWEIS: Die maximale Kabellänge zwischen dem Arbeitsplatzmodul und den Geräten des Arbeitsplatzes beträgt zwei Meter. 4. Entnehmen Sie die mitgelieferten Kabel der Verpackung und legen Sie diese für die Installation der Geräte bereit. 5 · G&D DP1.2-VisionXG-Fiber...

  • Seite 11: Installation Des Rechnermoduls

    USB K/M: Schließen Sie die USB-Maus und/oder die USB-Tastatur des lokalen Arbeitsplatzes an. PS/2: Schließen Sie die PS/2-Tastatur des lokalen Arbeitsplatzes an. TIPP: Verwenden Sie den Adapter MD6M-2xMD6F (A6400043) zum gleichzeitigen Anschluss einer PS/2-Tastatur und einer PS/2-Maus. G&D DP1.2-VisionXG-Fiber · 6...

  • Seite 12: Tastatur- Und Mausschnittstelle(N) Des Lokalen Rechners Anschließen

    USB K/M PS/2 Schließen Sie den Monitor des lokalen Arbeitsplatzes an. DP Out: HINWEIS: Pro Videokanal der MultiChannel-Variante ist je eine Schnittstelle DP Out- verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ordnen jede Schnittstelle einem bestimmten Kanal zu. 7 · G&D DP1.2-VisionXG-Fiber...

  • Seite 13: Videoausgang Des Rechners Anschließen

    HINWEIS: Entfernen Sie die Schutzkappen der Transmission-Schnittstellen und der Kabelstecker. Stecken Sie den LC-Stecker eines als Zubehör erhältlichen Glasfa- Transmission|Tx: serkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Transmission|Rx des Arbeitsplatzmoduls zu verbinden. G&D DP1.2-VisionXG-Fiber · 8...

  • Seite 14: Zusätzliche Schnittstellen Erweiterter Varianten

    Verbinden Sie die Line-In-Schnittstelle des Rechners mit dieser Schnittstelle. Line Out: Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnitt- USB 2.0 CPU: stelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2. 9 · G&D DP1.2-VisionXG-Fiber...

  • Seite 15: Installation Des Arbeitsplatzmoduls

    (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netz- werk. Network B: Stecken Sie das als Zubehör erhältliche Twisted-Pair-Kabel der Kategorie 5 (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netz- werk. G&D DP1.2-VisionXG-Fiber · 10...

  • Seite 16: Tastatur Und Maus Des Arbeitsplatzes Anschließen

    Keyb./Mouse PS/2 DP Out: Schließen Sie hier den Monitor des Arbeitsplatzes an. HINWEIS: Pro Videokanal der MultiChannel-Variante ist je eine DP Out- Schnittstelle verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ordnen jede Schnittstelle einem bestimmten Kanal zu. 11 · G&D DP1.2-VisionXG-Fiber...

  • Seite 17: Verbindung Mit Dem Rechnermodul Herstellen

    Line In: Line Out: Schließen Sie die Lautsprecher oder ein anderes Audioausgabegerät des Arbeitsplatzes an. RS232: Verbinden Sie das serielle Endgerät mit dieser Schnittstelle. An diese vier Schnittstellen können beliebige USB-Geräte ange- USB 2.0 Devices: schlossen werden. G&D DP1.2-VisionXG-Fiber · 12...

  • Seite 18: Stromversorgung Herstellen

    Red. Main Network A Keyb./Mouse PS/2 RS232 Ready Ident. System Fail Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Main Power: Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Hierdurch wird eine Red. Power: zweite, redundante Stromversorgung des Arbeitsplatzmoduls erreicht. 13 · G&D DP1.2-VisionXG-Fiber...

  • Seite 19: Inbetriebnahme

    Arbeitsplatzmoduls und der Remote hotkey (Standard: Strg ) zum Öffnen des entfernten OSD des Rechnermoduls angezeigt. TIPP: Betätigen Sie die Pause -Taste, um den Vorgang anzuhalten. Ein Tasten- druck auf die führt den Vorgang fort. Leertaste G&D DP1.2-VisionXG-Fiber · 14...

  • Seite 20: Erstkonfiguration Der Netzwerkeinstellungen

     Off: Netzwerkschnittstelle ausschalten. Es wird eine statische IP-Adresse zugeteilt.  Static:  DHCP: Bezug der IP-Adresse von einem DHCP-Server. IP address: Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. 15 · G&D DP1.2-VisionXG-Fiber...

  • Seite 21: Konfiguration Der Globalen Netzwerkeinstellungen

    Geben Sie die IP-Adresse des Gateways an. DNS Server 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS Server 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-VisionXG-Fiber · 16...

  • Seite 22: Bedienung

    Um die exklusive Bedienung des KVM-Extenders durch einen Arbeitsplatz zu ermöglichen, kann die Berechtigung für den exklusiven Zugriff des Arbeitsplatzes aktiviert werden. Ist diese Funktion eingeschaltet, kann die exklusive Bedienung des KVM-Extenders mit der Tastenkombination Hotkey+Druck (Standard: Strg+Druck ) aktiviert werden. 17 · G&D DP1.2-VisionXG-Fiber...

  • Seite 23: Steckdose Schalten

    Steckdose zugewiesen ist, ist die Zeile nicht anwählbar und der Text n.c. (not connected) wird angezeigt. 3. Betätigen Sie die , um die in der Zeile angezeigt Operation auszuführen: Eingabetaste  Steckdose(n) ausschalten turn off  Steckdose(n) einschalten turn on G&D DP1.2-VisionXG-Fiber · 18...

  • Seite 24: Verwendung Des Reset-Tasters

    Die Wiederherstellung der Standardeinstellungen ist alternativ auch über das OSD oder die Webapplikation möglich (s. Seite 45). Config Panel Nur bei der Wiederherstellung der Standardeinstellungen über die Webapplikation ist optional die Beibehaltung der Konfiguration der Netzwerkschnittstellen möglich. 19 · G&D DP1.2-VisionXG-Fiber...

  • Seite 25: Temporäre Deaktivierung Der Netzfilterregeln

    3. Bearbeiten Sie die im Gerät gespeicherten Netzfilterregeln mit der Webapplika- tion Config Panel und speichern Sie die Regeln anschließend ab. WICHTIG: Wird innerhalb von 15 Minuten keine neue Netzfilterkonfiguration erstellt, werden die ursprünglichen Einstellungen wieder aktiviert. G&D DP1.2-VisionXG-Fiber · 20...

  • Seite 26: Konfiguration

    PC Standard Unterstützung für Spezialtastaturen Standard Änderung des Scancode-Sets einer PS/2-Tastatur Scancode-Set 2 Tastatur für Start des Arbeitsplatzmoduls erforderlich nein Wartezeit des Bildschirmschoners einstellen deaktiviert Tastaturlayout für Eingaben innerhalb des OSDs auswählen german Wiederherstellung der Standardeinstellungen 21 · G&D DP1.2-VisionXG-Fiber...

  • Seite 27: Bedienung Des On-Screen-Displays Am Arbeitsplatz

    Nach der Ausführung des Hotkeys wird das OSD auf dem Monitor des Arbeitsplat- zes angezeigt:  Configuration Console setup Local console setup Target setup  System setup Network setup Information Target power turn off  Die Menüansichten des On-Screen-Displays bestehen aus drei Hauptbereichen: G&D DP1.2-VisionXG-Fiber · 22...

  • Seite 28: Bedienung Des On-Screen-Displays

    Daten geschlossen und das übergeordnete Menü angezeigt. Betätigen Sie diese Taste, um zwischen den verschiedenen Optionen eines Menüeintrags zu wechseln. Strg+F8: Konfigurationseinstellungen mit vielen verfügbaren Optionen unterstützen diese Tastenkombination zum Aufruf einer über- sichtlichen Liste aller Optionen. 23 · G&D DP1.2-VisionXG-Fiber...

  • Seite 29: Grundlegende Bedienung Der Webapplikation

    Im KVM-Extender ist ein SSL-Zertifikat hinterlegt, welches dem Webbrowser bzw. dem Benutzer erlaubt, die Gegenseite zu authentifizieren. WICHTIG: Ersetzen Sie das im Auslieferungszustand des Geräts enthaltene Zertifi- kat durch ein individuelles, gerätebezogenes Zertifikat. Die Erstellung eines sol- chen Zertifikats wird im Handbuch der Webapplikation beschrieben. G&D DP1.2-VisionXG-Fiber · 24...

  • Seite 30: Benutzerauthentifizierung Gegenüber Der Webapplikation

    Melden Sie sich hierfür mit dem Administratorkonto in die Webapplikation ein und ändern Sie anschließend das Passwort wie im separaten Handbuch der Webapplikation beschrieben. Die voreingestellten Zugangsdaten zum Administratorkonto lauten:  Benutzername: Admin 4658  Passwort: 25 · G&D DP1.2-VisionXG-Fiber...

  • Seite 31: Konfigurationseinstellungen

    4. Wählen Sie in der Zeile Hotkey Modifizierer mindestens eine der aufgeführten Modifizierertasten (Strg, Alt, Alt Gr, Win oder Shift) durch Anklicken des bzw. der entsprechenden Kontrollkästchen(s) aus. 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 26...

  • Seite 32: Änderung Der Osd-Taste

    Hotkey-Modifizierertaste(n) den Aufruf des On-Screen-Displays bewirkt. Zur Auswahl stehen die Tasten Pause, Einfg, Entf, Pos 1, Bild auf, Bild ab, Num, Ende oder Space. 5. Klicken Sie auf , um die erfassten Daten zu speichern. 27 · G&D DP1.2-VisionXG-Fiber...

  • Seite 33: On-Screen-Display Mit Doppeltem Tastendruck Starten

     OSD-Aufruf mit doppeltem Druck auf die Windows-Taste Shift  OSD-Aufruf mit doppeltem Druck auf die Umschalt-Taste  OSD-Aufruf mit doppeltem Druck auf die Druck-Taste Druck 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 28...

  • Seite 34: Änderung Der Exklusiv-Taste

    Taste aus. Exklusivmodus-Aktionstaste Zur Auswahl stehen die Tasten Backspace, Druck, Rollen, Num, Pause, Einf.,   , Bild und Space. Entf., Pos 1, Ende, Bild 5. Klicken Sie auf , um die erfassten Daten zu speichern. 29 · G&D DP1.2-VisionXG-Fiber...

  • Seite 35: Änderung Der Zeitspanne Der Eingabesperre

    Zeitspanne der Eingabesperre (0 bis 90 Sekunden) ein. Der Wert 0 deaktiviert die Eingabesperre. 5. Klicken Sie auf , um die erfassten Daten zu speichern. Verwandtes Thema:  Exklusive Bedienung des KVM-Extenders auf Seite 17 G&D DP1.2-VisionXG-Fiber · 30...

  • Seite 36: Berechtigung Für Exklusiven Zugriff Des Arbeitsplatzes

    3. Wählen Sie in der Zeile Enable exclusive durch Betätigung der -Taste zwi- schen folgenden Optionen:  Berechtigung für exklusiven Zugriff erteilt (Standard)  Berechtigung für exklusiven Zugriff verweigert 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 31 · G&D DP1.2-VisionXG-Fiber...

  • Seite 37: Änderung Der Videobetriebsart Der Arbeitsplätze

    Alternativ können Sie festlegen, dass das Bild des anderen Arbeitsplatzes ausge- schaltet wird, sobald eine Eingabe an einem Arbeitsplatz erfolgt. Das Bild wird auf dem anderen Arbeitsplatz wird angezeigt, sobald die Eingaben des Anwenders am Arbeitsplatz abgeschlossen sind. G&D DP1.2-VisionXG-Fiber · 32...
  • Seite 38 Aktionen am entfernten/lokalen Arbeitsplatz aus 5. Klicken Sie auf , um die erfassten Daten zu speichern. Verwandte Themen:  Änderung der Zeitspanne der Eingabesperre auf Seite 30  Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 31 33 · G&D DP1.2-VisionXG-Fiber...

  • Seite 39: Auswahl Des Edid-Modus Des Kvm-Extenders

    Sie die Eingabetaste Wählen Sie mit den Pfeiltasten das zu aktivierende Profil und aktivieren Sie es mit der -Taste. Speichern Sie Ihre Auswahl mit der -Taste. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-VisionXG-Fiber · 34...

  • Seite 40: Verwendung Des Freeze-Modus

    Freeze-Modus nutzen möchten, aktivieren Sie den Modus ohne Puffer Um den Verbindungsabbruch deutlich zu signalisieren, wird das zuletzt empfangene Bild wahlweise mit einem farbigen Rahmen und/oder der Einblendung Frozen und der ver- gangenen Zeit seit dem Verbindungsabbruch dargestellt. 35 · G&D DP1.2-VisionXG-Fiber...
  • Seite 41 5. Falls der Freeze-Modus aktiviert ist, wählen Sie zusätzlich eine oder beide Optionen im Feld Freeze-Visualisierung Rahmen  Anzeige eines farbigen Rahmens bei Verbindungsabbruch.  Einblendung des Hinweises Frozen und der vergangenen Zeit seit dem Verbindungsabbruch. 6. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 36...

  • Seite 42: Usb-Hid-Modus Auswählen

     NOTTROT N170 KGE Wacom Cintiq 21UX  Wacom Cint.21 Wacom Intuos3  Wacom Int.3 Wacom Intuos4 S  Wacom Int.4S Wacom Intuos4 M  Wacom Int.4M Wacom Intuos4 L  Wacom Int.4L Wacom Intuos4 XL  Wacom Int.4XL 37 · G&D DP1.2-VisionXG-Fiber...
  • Seite 43 An das Arbeitsplatzmodul können Sie eine LK463-kom- patible Tastatur anschließen. Die Anordnung der 108 Tasten solcher Tastaturen ent- spricht dem OpenVMS-Tastaturlayout. Ein spezieller USB-Tastaturmodus gewährleistet die Übermittlung der Betätigung einer Sondertaste dieser Tastatur an den Zielrechner: EINGABEGERÄT EINSTELLUNG LK463-kompatible Tastatur  LK463 G&D DP1.2-VisionXG-Fiber · 38...

  • Seite 44: Unterstützung Für Spezialtastaturen

    -Taste zwi- schen folgenden Optionen:  Unterstützung von Spezialtastaturen deaktivieren PixelPower C  Unterstützung der Tastatur PixelPower Blue aktivieren  Unterstützung der Tastatur SKIDATA1 aktivieren SKIDATA1 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 39 · G&D DP1.2-VisionXG-Fiber...

  • Seite 45: Änderung Des Scancode-Sets Einer Ps/2-Tastatur

    Der KVM-Extender interpretiert in der Standardeinstellung alle Eingaben einer PS/2- Tastatur mit dem Scancode-Set 2. Falls das Verkettungszeichen (engl. Pipe, „|”) nicht eingegeben werden kann oder die Pfeiltasten der Tastatur nicht wie erwartet funktionieren, ist die Umstellung auf das Scancode-Set 3 empfehlenswert. G&D DP1.2-VisionXG-Fiber · 40...
  • Seite 46  Aktivierung des Scancode-Sets 3 für PS/2-Tastatureingaben 5. Klicken Sie auf , um die erfassten Daten zu speichern. 6. Schalten Sie den KVM-Extender aus und wieder ein. Die Tastatur wird nach dem erneuten Einschalten initialisiert und das ausgewählte Scancode-Set angewendet. 41 · G&D DP1.2-VisionXG-Fiber...

  • Seite 47: Tastatur Für Start Des Arbeitsplatzmoduls Erforderlich

    3. Wählen Sie im Feld Tastatur erforderlich zwischen folgenden Optionen: Nein  Startvorgang bei Fehlen der Tastatur fortsetzen (Standard).  Startvorgang bei Fehlen der Tastatur unterbrechen. 4. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 42...

  • Seite 48: Wartezeit Des Bildschirmschoners Einstellen

    -Modul) einstellen möchten. 4. Geben Sie in der Zeile die Wartezeit (1 bis Bildschirmschoner (Minuten) 999 Minuten) des Bildschirmschoners ein. Der Wert 0 deaktiviert den Bildschirmschoner. 5. Klicken Sie auf , um die erfassten Daten zu speichern. 43 · G&D DP1.2-VisionXG-Fiber...

  • Seite 49: Tastaturlayout Für Eingaben Innerhalb Des Osds Auswählen

    4. Wählen Sie im Feld Tastaturlayout zwischen folgenden Optionen:  Deutsch  Englisch (USA)  Englisch (Großbritannien)  Französisch  Spanisch  lat. Amerikanisch  Portugiesisch 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 44...

  • Seite 50: Wiederherstellung Der Standardeinstellungen

    Konfiguration der Netzwerkschnittstellen beibehalten möchten. 4. Klicken Sie auf die Schaltfläche Werkseinstellungen , um die Standardeinstel- lungen wiederherzustellen. HINWEIS: Die Wiederherstellung der Standardeinstellungen ist alternativ auch durch Betätigung des Reset-Tasters möglich. Weitere Informationen hierzu finden Sie auf Seite 19. 45 · G&D DP1.2-VisionXG-Fiber...

  • Seite 51: Farbe Der Informationseinblendung Ändern

    2. Doppelklicken Sie das Rechnermodul des zu konfigurierenden KVM- Extenders. 3. Klicken Sie auf die Reiter Remote > Extendersysteme > Persönliches Profil 4. Wählen Sie im Feld Display-Farbe die gewünschte Farbe. 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 46...

  • Seite 52: Anzeige Der Informationseinblendung

    Remote > Extendersysteme > Persönliches Profil 4. Wählen Sie im Feld zwischen folgenden Optionen: Display  Informationseinblendung ausschalten  temporäre Informationseinblendung für 5 Sekunden (Standard) Temporär Permanent  permanente Informationseinblendung 5. Klicken Sie auf , um die erfassten Daten zu speichern. 47 · G&D DP1.2-VisionXG-Fiber...

  • Seite 53: Transparenz Des On-Screen-Displays Einstellen

    Optionen: Hoch  hohes Durchscheinen des Bildschirminhalts Mittel  mittleres Durchscheinen des Bildschirminhalts (Standard)  leichtes Durchscheinen des Bildschirminhalts Niedrig  überdeckende Darstellung des On-Screen-Displays 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 48...

  • Seite 54: Position Der Informationseinblendung Ändern

    Maus, um das On-Screen-Display an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkom- bination zur Wiederherstellung der Standardposition. Strg+D 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderun- gen oder die -Taste zum Abbruch der Aktion. 49 · G&D DP1.2-VisionXG-Fiber...

  • Seite 55: Weiterführende Informationen

    Cache-Funktion in den KVM-Extender integriert. Auch wenn das Rechner- oder das Arbeitsplatzmodul ausgeschaltet oder nicht miteinander verbun- den sind, stehen entweder die Eigenschaften des zuletzt angeschlossenen Monitors oder die Werksvorgabe des KVM-Extenders zu Verfügung. G&D DP1.2-VisionXG-Fiber · 50...

  • Seite 56: Auslesen Der Eingestellten Ip-Adresse

    2. Starten Sie das Terminalemulationsprogramm. 3. Erfassen Sie folgende Verbindungseinstellungen:  Bits pro Sekunde: 115.200  Datenbits: 8  Parität: Keine  Stoppbits: 1 4. Schalten Sie das Gerät ein und lesen Sie die eingestellte IP-Adresse im Terminalemulationsprogramm ab. 51 · G&D DP1.2-VisionXG-Fiber...

  • Seite 57: Pin-Belegung Der Rs232-Buchse/Schnittstelle

    Eingang Ausgang TxD (Transmit Data) Ausgang Eingang DTR (Data Terminal Ready) Ausgang Eingang GND (Ground) Ground Ground DSR (Dataset Ready) Eingang Ausgang RTS (Request to Send) Ausgang Eingang CTS (Clear to Send) Eingang Ausgang nicht belegt G&D DP1.2-VisionXG-Fiber · 52...

  • Seite 58: Statusanzeigen

    Bedeutung Trans- links gelb Initialisierung der Schnittstelle abgeschlossen. mission Initialisierung der Schnittstelle wird durchgeführt oder Gerät ist aus. rechts grün Die Verbindung zur Gegenstelle wurde erfolgreich aufgebaut. Es konnte keine Verbindung zur Gegenstelle her- gestellt werden. 53 · G&D DP1.2-VisionXG-Fiber...
  • Seite 59 System grün Initialisierung erfolgreich abgeschlossen. blinkt Initialisierung fehlerhaft Initialisierung wird durchgeführt oder Gerät ist ausgeschaltet. Fail Das Gerät ist nicht betriebsbereit. Das Gerät ist betriebsbereit. Ident. blau Leuchtet, sobald die LED über die Webapplikation aktiviert wurde. G&D DP1.2-VisionXG-Fiber · 54...

  • Seite 60: Technische Daten

    24 bit Abtastrate 96 kHz Bandbreite: 22 kHz Spezifikation: USB 2.0  Variante -ARU2 Übertragungsart: transparent Übertragungsrate: max. 480 Mbit/s RS232 Übertragungsart: transparent Übertragungsrate: max. 230.400 bps Übertragene Signale: TxD, RxD, DTR, DSR, RTS, CTS, DCD 55 · G&D DP1.2-VisionXG-Fiber...

  • Seite 61: Allgemeine Eigenschaften Der Module

    Tastatur: 1 × PS/2-Buchse 1 × USB-A-Buchse Maus: 1 × USB-A-Buchse Generic: 1 × USB-A-Buchse Audio: 1 × 3,5-mm-Klinkenbuchse (Mirco In) 1 × 3,5-mm-Klinkenbuchse (Speaker) USB: 4 × USB-A-Buchse  Variante -ARU2 RS232: 1 × D-Sub9-Stecker G&D DP1.2-VisionXG-Fiber · 56...

  • Seite 62: Spezifische Eigenschaften Der Varianten

    32,7 W Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 435 mm × 1 HE × 284,5 mm Gewicht: ca. 2,6 kg Einsatzumgebung Temperatur: +5 bis +45 °C Luftfeuchte: < 80%, nicht kondensierend 57 · G&D DP1.2-VisionXG-Fiber...
  • Seite 63 48,5 W Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 435 mm × 1 HE × 284,5 mm Gewicht: ca. 2,7 kg Einsatzumgebung Temperatur: +5 bis +45 °C Luftfeuchte: < 80%, nicht kondensierend G&D DP1.2-VisionXG-Fiber · 58...
  • Seite 64 60,9 W Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 435 mm × 1 HE × 284,5 mm Gewicht: ca. 2,7 kg Einsatzumgebung Temperatur: +5 bis +45 °C Luftfeuchte: < 80%, nicht kondensierend 59 · G&D DP1.2-VisionXG-Fiber...

  • Seite 65: Eigenschaften Der Übertragungsmodule

    33 Meter Multimode 62,5/125 μm, 160 MHz*km, 26 Meter FDDI-grade: Singlemode-Übertragungsmodule ALLGEMEINE EIGENSCHAFTEN Datenübertragung Art: Lichtwellenleiter (2 Glasfasern) Schnittstellentyp: LC-Duplex Wellenlänge (λ): 1310 nm (1260 nm bis 1355 nm) Kabellänge (max.) Singlemode 9/125μm, Klasse OS1: 10 Kilometer G&D DP1.2-VisionXG-Fiber · 60...
  • Seite 68 © Guntermann & Drunck GmbH 2017. All rights reserved. Version 1.01 – 27/02/2017 Firmware: 1.0.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP1.2-VisionXG-Fiber...
  • Seite 69 Operation of this equipment in a residential area is likely to cause harmful inter- ference in which case the user will be required to correct the interference at his own expense. G&D DP1.2-VisionXG-Fiber · ii...
  • Seite 70 Table of contents Table of contents Safety instructions .................... 1 The DP1.2-VisionXG-Fiber series ..............3 Available variants ....................3 Package contents ....................4 Installation ....................... 5 Preparation ......................5 Installing the computer module ................6 Installing the user module ................10 Start-up ......................
  • Seite 71 Meaning of the LEDs on the back panel ............51 Technical data ....................53 General features ....................53 General module features .................. 54 Specific variant features ................... 55 Features of the transmission modules ............... 58 Multimode transmission modules ............... 58 Singlemode transmission modules .............. 58 G&D DP1.2-VisionXG-Fiber · iv...

  • Seite 72: Safety Instructions

    Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. 1 · G&D DP1.2-VisionXG-Fiber...
  • Seite 73 The guarantee of complying with all relevant instructions can only be given by applying original components. Therefore, the devices have to be operated with G&D certified transmission modules only. G&D DP1.2-VisionXG-Fiber · 2...

  • Seite 74: The Dp1.2-Visionxg-Fiber Series

    DP1.2-VisionXG-Fiber transmission of USB 2.0 signals and the use of several monitors: Variant Video channels USB 2.0 DP1.2-VisionXG-Fiber-AR not supported high speed DP1.2-VisionXG-Fiber-ARU2 DP1.2-VisionXG-Fiber-MC2-AR not supported DP1.2-VisionXG-Fiber-MC2-ARU2 high speed 3 · G&D DP1.2-VisionXG-Fiber...

  • Seite 75: Package Contents

     1 × serial connection cable (RS232-M/F-2)  1 × service cable (USB-Service-2)  2 × RackMount set (19" RM-Set-435-1HE)  1 × Installation and Operating Guide  1 × manual of web application Config Panel G&D DP1.2-VisionXG-Fiber · 4...

  • Seite 76: Installation

    ) close to the remote console. NOTE: Please mind the maximum cable length of two metres between the user module and the devices of the user console. 4. Take the supplied cables and place them ready for installing the devices. 5 · G&D DP1.2-VisionXG-Fiber...

  • Seite 77: Installing The Computer Module

    USB K/M: Connect the USB mouse and/or the USB keyboard of the local console. PS/2: Connect the PS/2 keyboard of the local console. ADVICE: Use the adapter MD6M-2xMD6F (A6400043) to connect a PS/2 keyboard and a PS/2 mouse. G&D DP1.2-VisionXG-Fiber · 6...
  • Seite 78 DP Out: Connect the local console monitor here. NOTE: Each video channel of the MultiChannel variant is provided with one DP Out interface. The numbers behind the interface names assign each interface to a given channel. 7 · G&D DP1.2-VisionXG-Fiber...
  • Seite 79 Remove the protection caps from the Transmission interface and the cable plugs. Transmission|Tx: Insert the LC plug of a fibre optic cable, which is available as acces- sory. Connect the other end of the cable to the Transmission|Rx interface of the user module. G&D DP1.2-VisionXG-Fiber · 8...
  • Seite 80 Line In: Use an Audio-M/M-2 cable to connect the computer’s Line-Out interface to this interface. Line Out: Use the RS232-M/F-2 cable to connect the computer’s Line-In interface to this interface. USB 2.0 CPU: Use the USB-AM/BM-2 cable to connect one of the computer’s USB interfaces to this interface. 9 · G&D DP1.2-VisionXG-Fiber...

  • Seite 81: Installing The User Module

    Connect the other end of the cable to the local network. Network B: Insert a category 5 twisted pair cable (or better), which is available as acces- sory. Connect the other end of the cable to the local network. G&D DP1.2-VisionXG-Fiber · 10...
  • Seite 82 Keyb./Mouse PS/2 DP Out: Connect the console monitor. NOTE: Each video channel of the MultiChannel variant is provided with one DP Out interface. The numbers behind the interface names assign each interface to a given channel. 11 · G&D DP1.2-VisionXG-Fiber...
  • Seite 83 Connect a microphone to this interface if desired. Line Out: Connect the console speakers or another audio output device to this interface. RS232: Connect the serial end device to this interface. USB 2.0 Devices: Connect any USB device to these four interfaces. G&D DP1.2-VisionXG-Fiber · 12...

  • Seite 84: Establishing The Power Supply

    Fail Main Power: Insert one of the supplied PowerCable-2 Standard IEC cables here. Red. Power: Insert one of the supplied PowerCable-2 Standard IEC cables here. This provides a second, redundant power supply for the user module. 13 · G&D DP1.2-VisionXG-Fiber...

  • Seite 85: Start-Up

    ) to open the local OSD of the user module and the remote OSD remote hotkey (default: Ctrl ) to open the remote OSD of the computer module are shown. ADVICE: Press to stop the process. Pressing continues the process. Pause Space G&D DP1.2-VisionXG-Fiber · 14...

  • Seite 86: Initial Configuration Of The Network Settings

     Static: A static IP address is assigned.  DHCP: IP address is obtained from a DHCP server. IP address: Enter the IP address of the interface. The operational mode DHCP does not allow making entries. 15 · G&D DP1.2-VisionXG-Fiber...

  • Seite 87: Configuring Global Network Settings

    Enter the domain the device is to belong to. Gateway: Enter the gateway IP address. DNS Server 1: Enter the IP address of the DNS server. DNS Server 2: Optionally, enter the IP address of another DNS server. 5. Press to save your settings. G&D DP1.2-VisionXG-Fiber · 16...

  • Seite 88: Operation

    Caps Lock, Num as well as the Scroll Lock LEDs are blinking alter- nately at the keyboard of the locked console. The blinking Scroll Lock LED at the active console indicates the exclusive opera- tion of the KVM extender. 17 · G&D DP1.2-VisionXG-Fiber...

  • Seite 89: Switching Power Outlets

    (not connected) is shown instead. 3. Press Enter to carry out one of the following options:  turn power outlet(s) off turn off turn on  turn power outlet(s) on G&D DP1.2-VisionXG-Fiber · 18...

  • Seite 90: Using The Reset Button

    You can also reset the default settings using the OSD or the Config Panel web application (see page 43). When using the web application to reset the default settings, it is possible to keep the configuration of the network interfaces. 19 · G&D DP1.2-VisionXG-Fiber...

  • Seite 91: Temporarily Deactivating The Netfilter Rules

    3. Use the Config Panel web application to edit the netfilter rules stored in the device and, afterwards, save these rules. IMPORTANT: The former settings are reactivated if no new netfilter rules are created within 15 minutes. G&D DP1.2-VisionXG-Fiber · 20...

  • Seite 92: Configuration

    Changing the scancode set of PS/2 keyboards scancode set 2 Keyboard required to start the user module Adjusting the waiting period of the screensaver disabled Selecting a keyboard layout for inputs via OSD German Resetting the default settings 21 · G&D DP1.2-VisionXG-Fiber...

  • Seite 93: Operating The On-Screen Display At The Console

    After pressing the hotkeys, the OSD is displayed on the console monitor:  Configuration Console setup Local console setup Target setup  System setup Network setup Information Target power turn off  The on-screen display consists of three parts: G&D DP1.2-VisionXG-Fiber · 22...

  • Seite 94: Operating The On-Screen Display

    The displayed menu closes after the settings are saved and the superior menu is displayed again. Press this key to switch between the different options of a menu item. Ctrl+F8: Configuration settings with many options support this hotkey to open a clearly-arranged list containing all options. 23 · G&D DP1.2-VisionXG-Fiber...

  • Seite 95: Basic Operation Of The Web Application

    Replace the certificate that is included in the defaults of the device with an individual certificate, which is related to the device. Information on how to create such a certificate is given in the separate manual of the web application. G&D DP1.2-VisionXG-Fiber · 24...

  • Seite 96: User Authentication Against The Web Application

    Use the access data listed below to log in to the web application. Now, change the password as described in the separate manual of the web application. Enter the default access data to log on to the administrator account: Admin  Username:  Password: 4658 25 · G&D DP1.2-VisionXG-Fiber...

  • Seite 97: Configuration Settings

    4. In the row Hotkey modifier of the Configuration paragraph select at least one of the mentioned modifiers (Ctrl, Alt, Alt Gr, Win or Shift) by clicking the par- ticular box(es). 5. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 26...

  • Seite 98: Changing The Osd Key

    , you can select an OSD key. The OSD key can be pressed together with the hotkey modifier(s) to open the on-screen display. Select the OSD key from the keys Pause, Insert, Delete, Home, Page Up, Page Down, Num, End or Space. 5. Click to save your changes. 27 · G&D DP1.2-VisionXG-Fiber...

  • Seite 99: Opening The On-Screen Display Via Double Keypress

     OSD is opened by pressing the Windows key twice  OSD is opened by pressing the Shift key twice Shift PrtSc  OSD is opened by pressing the Print key twice 5. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 28...

  • Seite 100: Changing The Exclusive Key

    3. Click the General tab. 4. Under Exclusive mode actionkey select one of the following keys: Backspace, PrtSc, Scroll, Num, Pause, Insert, Delete, Home, End, Page Up, Page Down and Space. 5. Click to save your changes. 29 · G&D DP1.2-VisionXG-Fiber...

  • Seite 101: Changing The Time Span Of The Input Lock

    If the function right for exclusive console access is activated in the web application, you are able to operate the KVM extender exclusively by pressing the hotkey Hot- key+Print (default: Ctrl+Print G&D DP1.2-VisionXG-Fiber · 30...
  • Seite 102  right for exclusive access is granted (default) Disabled  right for exclusive access is denied 5. Click to save your changes. Related topics:  Operating the KVM extender exclusively on page 17  Changing the video mode of consoles on page 32 31 · G&D DP1.2-VisionXG-Fiber...

  • Seite 103: Changing The Video Mode Of Consoles

    5. Click to save your changes. Related topics:  Changing the time span of the input lock on page 30  Right for exclusive access to the console on page 30 G&D DP1.2-VisionXG-Fiber · 32...

  • Seite 104: Selecting The Edid Mode Of The Kvm Extender

     automatic treatment of EDID data default) [Auto]  sue of a G&D profile for a particular resolution GUD DVI …  EDID profile that has been read out by the user Name 5. Click to save your changes. 33 · G&D DP1.2-VisionXG-Fiber...

  • Seite 105: Freeze Mode

    Freeze visualization frame  shows a coloured frame when disconnected  shows Frozen and the time passed since disconnection frame+OSD  shows a coloured frame ( frame ) and Frozen ( 5. Press to save your settings. G&D DP1.2-VisionXG-Fiber · 34...

  • Seite 106: Selecting The Usb-Hid Mode

    HID device in generic HID mode can not be guaranteed. IMPORTANT: When connecting a USB hub or a USB composite device, which contains multiple USB devices, only the first of the connected HID devices can be used in mode. generic HID 35 · G&D DP1.2-VisionXG-Fiber...
  • Seite 107 INPUT DEVICE SETTING any USB device Generic HID  IMPORTANT: generic HID mode supports many available HID device. How- ever, being able to operate particular HID device in generic HID mode can not be guaranteed. G&D DP1.2-VisionXG-Fiber · 36...
  • Seite 108 2. Double-click the computer module of the KVM extender to be configured. 3. Click the General tab. 4. Under USB HID mode , select the desired option (see above). 5. Click to save your changes. 37 · G&D DP1.2-VisionXG-Fiber...

  • Seite 109: Support Of Special Keyboards

    In the default configuration, the KVM extender interprets any entry made at the PS/2 keyboard with the scancode set 2. Use the scancode set 3 if you cannot enter the pipe “|” or the arrow keys do not work as expected. G&D DP1.2-VisionXG-Fiber · 38...
  • Seite 110 Set 3 5. Click to save your changes. 6. Turn the KVM extender off and on again. After you turn the KVM extender on again, the keyboard is initialised and the selected scancode set is applied. 39 · G&D DP1.2-VisionXG-Fiber...

  • Seite 111: Keyboard Required To Start The User Module

    Click on the tab Remote > General 3. Under Keyboard required select one of the following options:  continue starting process without a keyboard (default).  interrupt starting process without a keyboard. 4. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 40...

  • Seite 112: Adjusting The Waiting Period Of The Screensaver

    Remote > General the remote console (at the module). 4. Under enter a waiting period (1 to 999 minutes) for the Screensaver (minutes) screensaver. Entering the value 0 disables the screensaver. 5. Click to save your changes. 41 · G&D DP1.2-VisionXG-Fiber...

  • Seite 113: Selecting A Keyboard Layout For Inputs Via Osd

    Remote > General 4. Under Keyboard layout select one of the following options:  German  English (US)  English (UK)  French  Spanish  lat. American  Portuguese 5. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 42...

  • Seite 114: Resetting The Default Settings

    4. Click on Default settings to reset the default settings. NOTE: You can also reset the default settings by pressing the Reset keys.. Further information about this topic is given on page 19. 43 · G&D DP1.2-VisionXG-Fiber...

  • Seite 115: Changing The Colour Of The Information Display

    2. Double-click the computer module of the KVM extender you want to con- figure. 3. Click on the tabs Remote > Extender systems > Personal profile 4. Under you can select the desired colour. Display colour 5. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 44...

  • Seite 116: Information Display

    4. Under select one of the following options: Display  information display is turned off  information display is shown temporarily for 5 seconds (default) Temp  permanent information display Perm 5. Click to save your changes. 45 · G&D DP1.2-VisionXG-Fiber...

  • Seite 117: Adjusting The Transparency Of The On-Screen Display

    OSD transparency  high transparency of the screen content high average  average transparency of the screen content (default)  low transparency of the screen content  screen content is covered 5. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 46...

  • Seite 118: Changing The Position Of The Information Dispaly

    5. Use the arrow keys or the mouse to move the on-screen display to the desired position or press Ctrl+D to reset the default position. 6. Press to save your settings or to cancel the process. 47 · G&D DP1.2-VisionXG-Fiber...

  • Seite 119: Background Information

    The monitor’s E-EDID information is usually transmitted one-to-one to the com- puter. In case, the KVM extender determines that the display cannot be read with- out errors or that the entries are invalid, the information is completed or corrected (if possible). G&D DP1.2-VisionXG-Fiber · 48...

  • Seite 120: Reading Out The Adjusted Ip Address

    3. Enter the following conection settings:  Bits per second: 115.200  Data bits: 8  Parity: None  Stop bits: 1 4. Turn the device on and read the IP address in the terminal emulator. 49 · G&D DP1.2-VisionXG-Fiber...

  • Seite 121: Pin Assignment Of The Rs232 Socket/Interface

    Input Output TxD (Transmit Data) Output Input DTR (Data Terminal Ready) Output Input GND (Ground) Ground Ground DSR (Dataset Ready) Input Output RTS (Request to Send) Output Input CTS (Clear to Send) Input Output not occupied G&D DP1.2-VisionXG-Fiber · 50...

  • Seite 122: Status Leds

    Initialisation of interface completed. mission Initialisation of interface is carried out or device is turned off. rechts green Connetion to remote side has been successfully established. Connection to remote side could not be establis- hed. 51 · G&D DP1.2-VisionXG-Fiber...
  • Seite 123 Faulty initialisation Initialisation is carried out or device is turned off. Fail The device is not ready for operation. The device is ready for operation. Ident. blue Flashes after the LED has been activated via web application. G&D DP1.2-VisionXG-Fiber · 52...

  • Seite 124: Technical Data

    96 kHz Bandwidth: 22 kHz Specification: USB 2.0  ARU2 variant Transmission type: transparent Transmission rate: max. 480 Mbit/s RS232 Transmission type: transparent Transmission rate: max. 230,400 bps Transmitted signals: TxD, RxD, DTR, DSR, RTS, CTS, DCD 53 · G&D DP1.2-VisionXG-Fiber...

  • Seite 125: General Module Features

    Type: internal power pack power supply Connection: IEC plug (IEC-320 C14) Voltage: AC100-240V/60-50Hz General module features DP1.2-VISIONXG-FIBER-CPU | COMPUTER MODULE Inerfaces Monitor: 1 × DisplayPort socket for console  per video channel Keyboard: 1 × PS/2 socket 1 × USB-A socket Mouse: 1 ×...

  • Seite 126: Specific Variant Features

    Technical data DP1.2-VISIONXG-FIBER-CON | USER MODULE Interfaces Video and input devices:  see specific features for transmission Other Connection to network: 2 × RJ45 socket interfaces Specific variant features DP1.2-VISIONXG-FIBER-AR-CPU | COMPUTER MODULE Interfaces for Video and input devices: 2 × LWL LC-Duplex socket...
  • Seite 127 Technical data DP1.2-VISIONXG-FIBER-ARU2-CON | USER MODULE Interfaces for Video and input devices: 2 × LWL LC-Duplex socket transmission Current consumption maximum: 100-240VAC/60-50Hz/0.8-0.4A Power consumption maximum: 52,5 W Casing Material: anodised aluminium Dimensions (W × H × D): 435 mm × 1 U× 284.5 mm Weight: approx.
  • Seite 128 Technical data DP1.2-VISIONXG-FIBER-MC2-ARU2-CPU | COMPUTER MODULE Interfaces for Video and input devices: 4 × LWL LC-Duplex socket transmission Current consumption maximum: 100-240VAC/60-50Hz/0.7-0.4A Power consumption maximum: 42,1 W Casing Material: anodised aluminium Dimensions (W × H × D): 435 mm × 1 U× 284.5 mm Weight: approx.

  • Seite 129: Features Of The Transmission Modules

    26 meters FDDI-grade: Singlemode transmission modules GENERAL FEATURES Data transmission Type: Optical fibres (2 fibres) Type of interface: LC-Duplex Wavelength (λ): 1310 nm (1260 nm to 1355 nm) Cable length Singlemode 9/125μm, class OS1: 10 kilometers (max.) G&D DP1.2-VisionXG-Fiber · 58...
  • Seite 132 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100271 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany http://www.gdsys.de sales@gdsys.de...
