Anzahl der anschließbaren Computer erweitern
Anzahl der anschließbaren Computer
erweitern
Durch Kaskadierung (Hintereinanderschaltung) mehrerer KVM-Switches kann die
Anzahl der anschließbaren Computer auf maximal 64 Computer erhöht werden.
Hierzu werden an eine oder mehrere der
tere KVM-Switches angeschlossen.
HINWEIS:
Der KVM-Switch einer Kaskade, an welchem die Geräte des Arbeits-
platzes angeschlossen sind, ist der Master-Switch. An die
Master-Switches werden die Slave-Switches angeschlossen.
BEISPIEL:
Anstelle eines Computers schließen Sie an die
Master-Switches den Slave-Switch an. An den Slave-Switch schließen Sie die Compu-
ter an, auf welche der am Master-Switch eingerichtete Arbeitsplatz zugreifen kann.
Slave-Switch an den Master-Switch anschließen
HINWEIS:
An jede
Computer ein Slave-Switch angeschlossen werden.
Führen Sie die nachfolgend beschrieben Schritte für jede CPU-Schnittstelle durch,
an welche Sie einen Slave-Switch anschließen möchten.
Monitor 1
CON
Mouse Speaker
Line In
Keyb.
ü

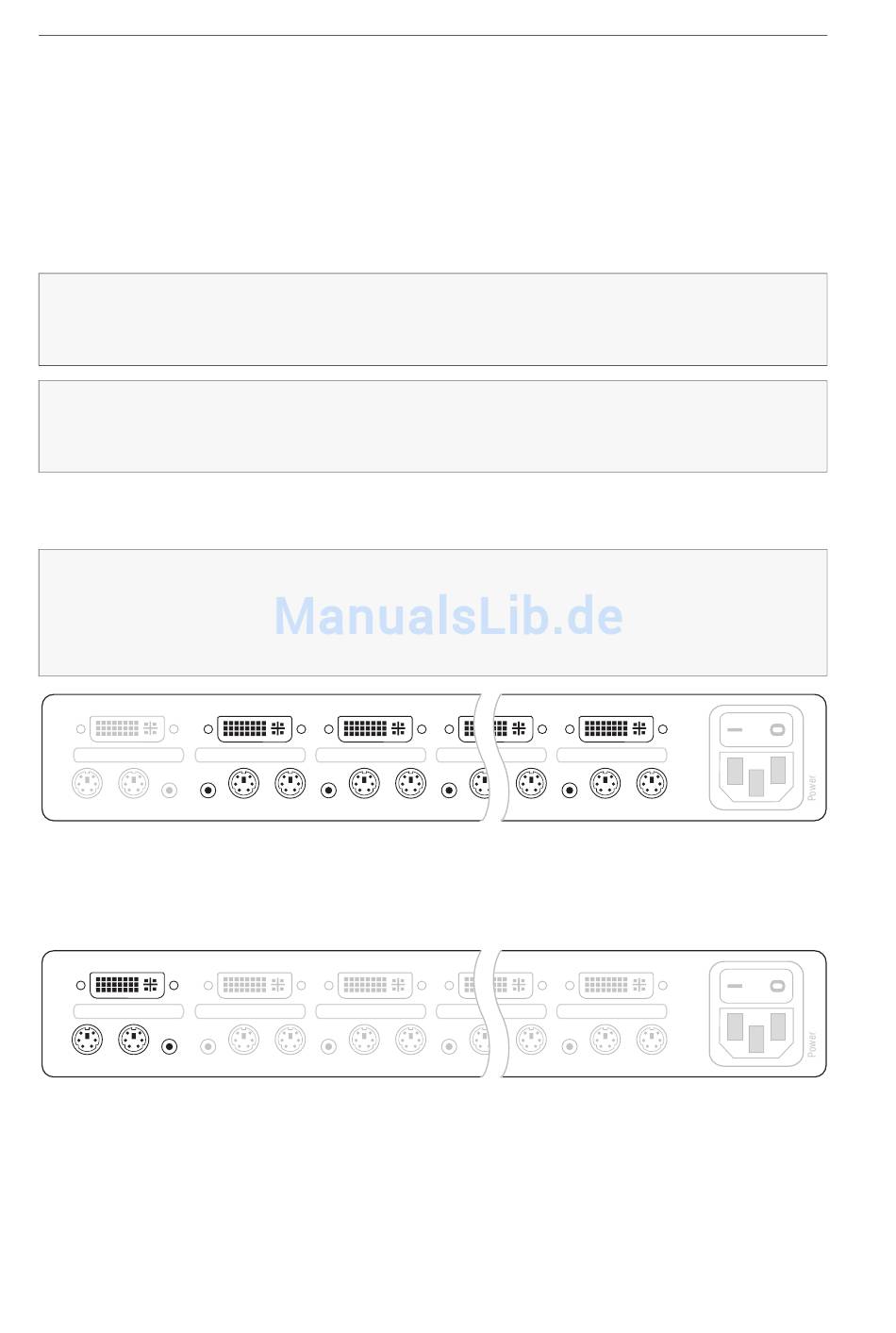

Abbildung 5: CPU-Schnittstellen des Master-Switches
CPU ×:
Schließen Sie an den Master-Switch die PS/2-Variante des Computer-
Anschlusskabels (CPU) an.
Monitor 1
CON
Keyb.
Mouse Speaker
Line In
Abbildung 6: Schnittstellen am Slave-Switch zur Verbindung mit dem Master-Switch
Keyb.:
Stecken Sie den violetten Stecker, des am Master-Switch angeschlossenen
Computer-Anschlusskabels (CPU), ein.
Stecken Sie den grünen Stecker, des am Master-Switch angeschlossenen
Mouse:
Computer-Anschlusskabels (CPU), ein.
49 · G&D DVIMUX8-OSD-PS/2
-Schnittstelle des Master-Switches kann alternativ zu einem
CPU
DVI-I CPU 1
DVI-I CPU 2
CPU 1
CPU 2
Line In
Keyb.
Mouse
Keyb.
DVI-I CPU 1
DVI-I CPU 2
CPU 1
CPU 2
Keyb.
Mouse
Line In
Keyb.
-Schnittstellen des KVM-Switches wei-
CPU
DVI-I CPU 7
CPU 7
Line In
Line In
Mouse
Keyb.
Mouse
DVI-I CPU 7
CPU 7
Mouse
Line In
Keyb.
Mouse
Line In
-Schnittstellen des
CPU
CPU 1
-Schnittstelle des
DVI-I CPU 8
CPU 8
Keyb.
Mouse
DVI-I CPU 8
CPU 8
Keyb.
Mouse
