Jetter AG
Bedienung und Parametrierung
l
l
l
Vollständig digitale Regelung
l
l
l
l
l
l
Komfortfunktionen
l
l
l
l
Erweiterungen
l
l
l
l
l
l
l
l

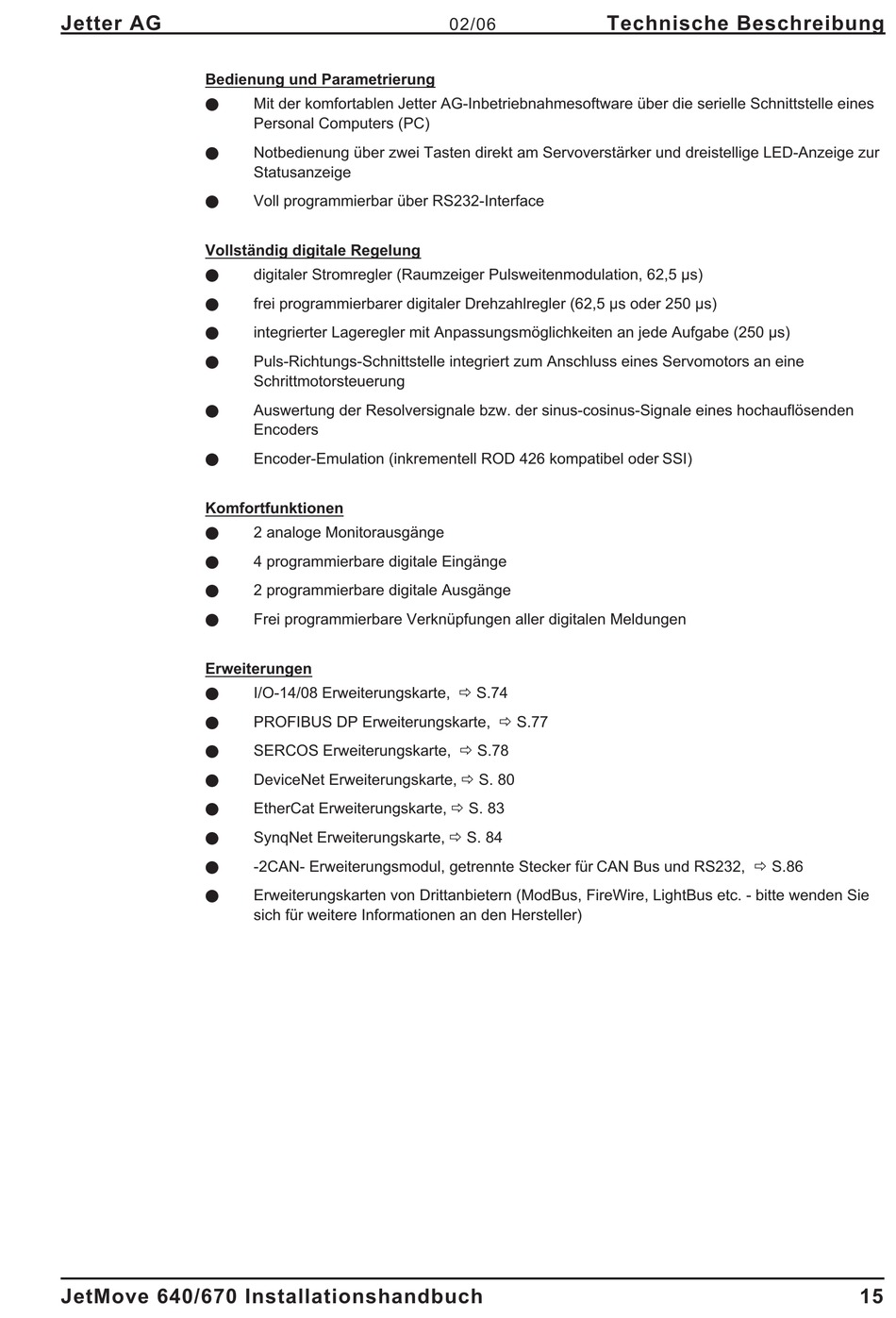

JetMove 640/670 Installationshandbuch
Mit der komfortablen Jetter AG-Inbetriebnahmesoftware über die serielle Schnittstelle eines
Personal Computers (PC)
Notbedienung über zwei Tasten direkt am Servoverstärker und dreistellige LED-Anzeige zur
Statusanzeige
Voll programmierbar über RS232-Interface
digitaler Stromregler (Raumzeiger Pulsweitenmodulation, 62,5 µs)
frei programmierbarer digitaler Drehzahlregler (62,5 µs oder 250 µs)
integrierter Lageregler mit Anpassungsmöglichkeiten an jede Aufgabe (250 µs)
Puls-Richtungs-Schnittstelle integriert zum Anschluss eines Servomotors an eine
Schrittmotorsteuerung
Auswertung der Resolversignale bzw. der sinus-cosinus-Signale eines hochauflösenden
Encoders
Encoder-Emulation (inkrementell ROD 426 kompatibel oder SSI)
2 analoge Monitorausgänge
4 programmierbare digitale Eingänge
2 programmierbare digitale Ausgänge
Frei programmierbare Verknüpfungen aller digitalen Meldungen
I/O-14/08 Erweiterungskarte, ð S.74
PROFIBUS DP Erweiterungskarte, ð S.77
SERCOS Erweiterungskarte, ð S.78
DeviceNet Erweiterungskarte, ð S. 80
EtherCat Erweiterungskarte, ð S. 83
SynqNet Erweiterungskarte, ð S. 84
-2CAN- Erweiterungsmodul, getrennte Stecker für CAN Bus und RS232, ð S.86
Erweiterungskarten von Drittanbietern (ModBus, FireWire, LightBus etc. - bitte wenden Sie
sich für weitere Informationen an den Hersteller)
Technische Beschreibung
02/06
15
