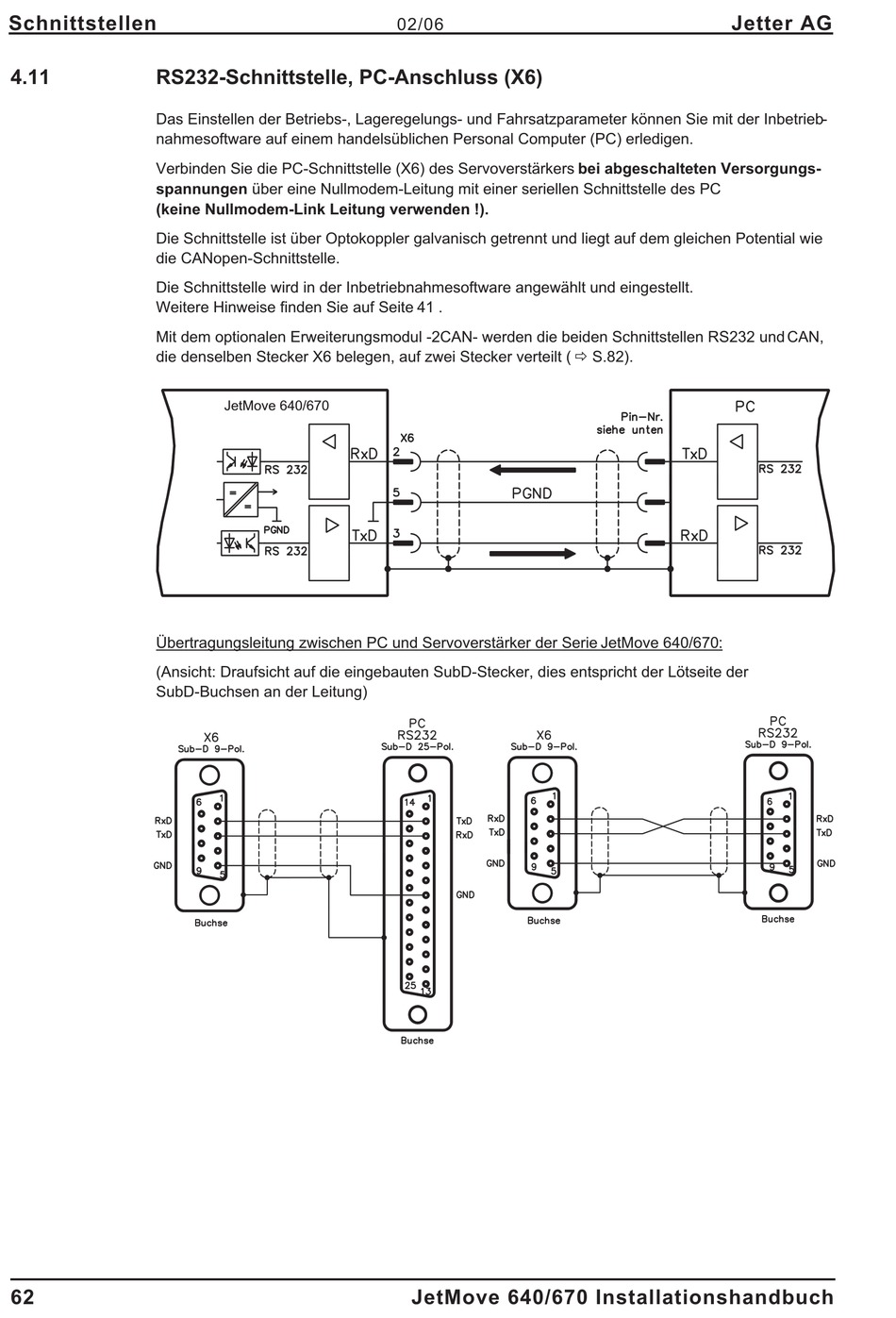

RS232-Schnittstelle, PC-Anschluss (X6)
Das Einstellen der Betriebs-, Lageregelungs- und Fahrsatzparameter können Sie mit der Inbetrieb-
nahmesoftware auf einem handelsüblichen Personal Computer (PC) erledigen.
Verbinden Sie die PC-Schnittstelle (X6) des Servoverstärkers bei abgeschalteten Versorgungs-
spannungen über eine Nullmodem-Leitung mit einer seriellen Schnittstelle des PC
(keine Nullmodem-Link Leitung verwenden !).
Die Schnittstelle ist über Optokoppler galvanisch getrennt und liegt auf dem gleichen Potential wie
die CANopen-Schnittstelle.
Die Schnittstelle wird in der Inbetriebnahmesoftware angewählt und eingestellt.
Weitere Hinweise finden Sie auf Seite 41 .
Mit dem optionalen Erweiterungsmodul -2CAN- werden die beiden Schnittstellen RS232 und CAN,
die denselben Stecker X6 belegen, auf zwei Stecker verteilt ( ð S.82).
Übertragungsleitung zwischen PC und Servoverstärker der Serie JetMove 640/670:
(Ansicht: Draufsicht auf die eingebauten SubD-Stecker, dies entspricht der Lötseite der
SubD-Buchsen an der Leitung)
