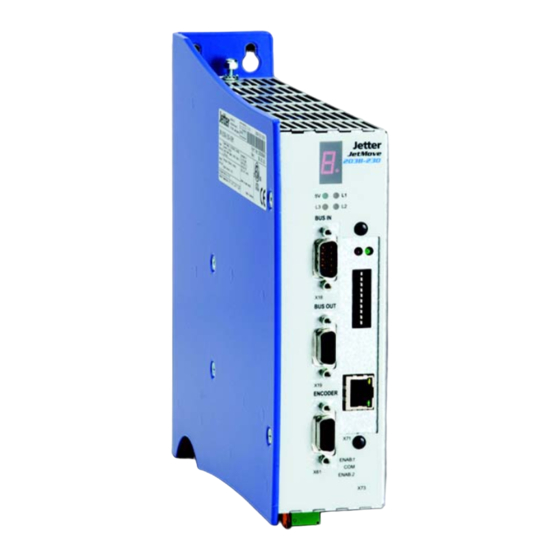

- Seite 1 Betriebsanleitung JM-203B-230 - Digitaler Servoverstärker 60864216 We automate your success.
- Seite 2 April 2020 / Printed in Germany Sprache des Originaldokuments: Deutsch Die Firma Jetter AG behält sich das Recht vor, Änderungen an ihren Produkten vor- zunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen wer- den nicht notwendigerweise in jedem Einzelfall dokumentiert.
-
Seite 3: So Können Sie Uns Erreichen
JetMove 203B-230 Vorspann So können Sie uns erreichen Jetter AG Gräterstraße 2 D-71642 Ludwigsburg Germany Telefon - Zentrale: 07141/2550-0 Telefon - Vertrieb: 07141/2550-433 Telefon - Technische Hotline: 07141/2550-444 Telefax - Vertrieb: 07141/2550-484 E-Mail - Vertrieb: sales@jetter.de E-Mail - Technische Hotline: hotline@jetter.de... - Seite 4 Dazu müssen die Betriebsanleitung und besonders die Sicherheitshinweise sorgfäl- tig gelesen, verstanden und beachtet werden. Fehlende oder unzureichende Kenntnisse der Betriebsanleitung führen zum Verlust jeglicher Haftungsansprüche gegen die Firma Jetter AG. Dem Betreiber wird des- halb empfohlen, sich die Einweisung der Personen schriftlich bestätigen zu lassen. Historie...
-
Seite 5: Symbolerklärung
Sie werden auf Sachschaden durch harte mechanische Schläge oder Stöße auf die Motorwelle hingewiesen. Sie werden auf eine mögliche drohende Situation hingewiesen, die zu Schäden am Produkt oder in der Umgebung führen kann. Es vermittelt außerdem Bedingungen, die für einen fehlerfreien Betrieb unbe- dingt beachtet werden müssen. HINWEIS Jetter AG... - Seite 6 Darstellung der Tasten auf der PC-Tastatur und der Bediengeräte. Dieses Symbol verweist Sie auf weiterführende Informationsquellen (Datenblät- ter, Literatur etc.) zu dem angesprochenen Thema, Produkt o.ä. Ebenso gibt die- ser Text hilfreiche Hinweise zur Orientierung im Handbuch. Jetter AG...
-
Seite 7: Inhaltsverzeichnis
Elektrische Installation Prüfung der Installation Sicherheitshinweise zur Installation Sicherheitshinweise zur Inbetriebnahme Hinweise zur Außerbetriebnahme Betriebsbedingungen Mechanische Abmessungen Technische Daten Elektrische Spezifikation Motorschutz 5.2.1 Im Motor eingebauter Temperaturfühler 5.2.2 I²t-Berechnung 5.2.3 Motorüberlast-Schutz nach UL Reglerstruktur Anschlussbeschreibung Anschluss der Spannungsversorgung Jetter AG... - Seite 8 Anschlussbeschreibung Ethernet-Schnittstelle (Option) 12.1 Funktion 12.2 Anschlussbeschreibung 12.2.1 Verbindung JetMove 203B-230...-OEM - PC oder JetControl 12.2.2 Verbindung JetMove 203B-230...-OEM - PC oder JetControl über einen Switch 12.3 Logik-LEDs, Schalter 12.3.1 Leuchtdioden 12.3.2 Die DIP-Schalter 12.4 Einstellung der IP-Adresse Jetter AG...
- Seite 9 14.3.2 Anschlussbeschreibung 14.3.3 SSI-Kabel 14.4 Inkrementalgeber 14.4.1 Technische Daten 14.4.2 Anschlussbeschreibung 14.4.3 Inkrementalgeber-Kabel Bestellinformationen 15.1 Dokumentenübersicht 15.2 Optionen Verzeichnis Anhang Anhang A: Aktuelle Änderungen Anhang B: Unterschiede zu JetMove 203-230 Anhang C: Glossar Anhang D: Abbildungsverzeichnis Anhang E: Stichwortverzeichnis Jetter AG...
- Seite 10 Inhalt Jetter AG...
-
Seite 11: Sicherheitshinweise
B. bei Seilbahnen und Flugzeugen. Verwenden Sie die integrierte Bremsschaltung nicht bei sicherheitskritischen Systemen. Der Servoverstärker JetMove 203B-230 ist kein Sicherheitsbauteil gemäß Ma- schinenrichtlinie 2006/42/EG. Deshalb ist der Einsatz des Servoverstärkers für sicherheitsrelevante Aufgaben im Sinne des Personenschutzes ungeeignet und unzulässig. Jetter AG... -
Seite 12: Personalqualifikation
Ihr An- und Einbau kann die Sicherheit und einwandfreie Funktion des digitalen Ser- voverstärkers JetMove 203B-230 beeinträchtigen. Für Schäden, die durch die Verwendung von nicht originalen Teilen und Ausstattun- gen entstehen, ist jegliche Haftung durch die Firma Jetter AG ausgeschlossen. Jetter AG... -
Seite 13: Reparatur Und Wartung
Betreiber selbst durchgeführt werden. Der Servoverstärker JetMove 203B-230 ent- hält keine vom Betreiber reparierbaren Teile. Der Servoverstärker JetMove 203B-230 ist zur Reparatur an die Firma Jetter AG ein- zuschicken. Der digitale Servoverstärker JetMove 203B-230 ist wartungsfrei. Daher sind für den laufenden Betrieb keine Inspektions- und Wartungsintervalle nötig. -
Seite 14: Zu Ihrer Eigenen Sicherheit
Sichern Sie den Servoverstärker JetMove 203B-230 gegen missbräuchli- che oder versehentliche Benutzung. 1.2.2 Hinweisschilder und Aufkleber Beachten Sie unbedingt die Beschriftungen, Hinweisschilder und Aufkle- ber und halten Sie sie lesbar. Erneuern Sie beschädigte oder unlesbare Hinweisschilder und Aufkleber. Jetter AG... -
Seite 15: Gehäuseerdung
Führen Sie eine saubere Verkabelung der Erdung (PE) nach den An- schlussplänen durch, siehe Kapitel 10 "Anschlusspläne", Seite 77. Die Jetter AG gibt Ihnen folgende wichtige Installationshinweise zum Anzugsmoment des PE-Bolzens (1), damit er nicht lose wird oder sogar abbricht: HINWEIS Ziehen Sie die Mutter des PE-Bolzens (1) nur bis zu einem max. -
Seite 16: Abb. 1: Doppelte Erdung
Wird trotzdem ein Fehlerstromschutzschalter eingebaut, so schaltet er den digi- talen Servoverstärker JetMove 203B-230 ab, obwohl keine Fehlfunktion vorhan- den ist. Wenn es erforderlich ist, den JetMove 203B-230 mit eingebautem Kriechstrom- schutz zu versehen, muss ein Trenntrafo verwendet werden. Jetter AG... -
Seite 17: Restgefahren
VORSICHT Berühren Sie keinesfalls die linke Seitenwand des Servoverstärkers JetMove 203-230 während des Betriebes und in der Abkühlphase nach dem Abschalten. Sorgen Sie dafür, dass am Servoverstärker JetMove 203B-230 keine tem- peraturempfindlichen Teile anliegen oder befestigt werden. Jetter AG... - Seite 18 Gefährdung eintreten kann. Entfernen Sie keine erforderlichen Schutzabdeckungen. Tragen Sie keine Handschuhe, damit Sie nicht doch damit versehentlich in der drehenden Antriebswelle hängen bleiben. Greifen Sie niemals mit den Händen in die sich drehende Antriebs- GEFAHR welle. Jetter AG...
-
Seite 19: Gefahren Nach Dem Abschalten
Warten Sie immer mindestens diese 5 Minuten nach dem Ausschalten, GEFAHR bevor Sie das Gerät vom Netz trennen oder Anschlüsse lösen. Warten Sie immer mindestens 10 Minuten nach dem Ausschalten, bevor – die Schrauben der Anschlussklemmen X1und X62 berühren; – die Anschlussklemmen trennen und die Kontakte berühren. Jetter AG... -
Seite 20: Hinweise Zur Emv
JetMove 203B-230 möglichst kurz halten. Wenn ein Motorkabel mit integriertern Bremseleitungen verwendet wird, müssen diese separat geschirmt sein. Beachten Sie die von der Firma Jetter AG erstellte Application Note 016 "EMV-gerechte Schaltschrankinstallation". Die folgenden Anweisungen sind ein Auszug aus der Application Note 016: Schrauben Sie das Gehäuse des digitalen Servoverstärkers... -
Seite 21: Abb. 2: Emv-Konformer Schirmanschluss Bei Sub-D-Steckern
Verschraubungen und großflächig unter eine Zugentlastung geklemmt werden. Verwenden Sie nur metallisierte Stecker, zum Beispiel Sub-D mit metalli- siertem Gehäuse. Auch hier ist auf direkte Verbindung der Zugentlastung mit dem Gehäuse zu achten (siehe Abb. 2). Abb. 2: EMV-konformer Schirmanschluss bei Sub-D-Steckern Jetter AG... -
Seite 22: Abb. 3: Emv-Konformer Schirmanschluss Bei Schraubklemmen
Wir empfehlen Ihnen, den beigelegten Ferritkern am Motorleistungskabel zu instal- lieren, wie in der folgenden Abbildung dargestellt.Abb. 3 Für optimale Ergebnisse bei der Verwendung von Ferritkernen erhöhen Sie die ma- ximale Anzahl der Wicklungen um den Ferritkern. Abb. 3: EMV-konformer Schirmanschluss bei Schraubklemmen Jetter AG... -
Seite 23: Installation Jetmove 203B
• Betriebsanleitung Montagezubehör (nicht im Lieferumfang enthalten) (Bitte fordern Sie ein individuelles Angebot beim Jetter Stammhaus, bei den Jetter- Tochtergesellschaften oder beim Händler an.) • JX2-Systembus-Kabel mit KABEL-KONF-NR. 530 x.x m; Länge: 0,2 m bis 5,0 m. Vgl. hierzu Kapitel 7.7 "JX2-Systembus", Seite 66 •... -
Seite 24: Mechanische Installation
Bohren Sie die Löcher und schneiden Sie die passenden Gewinde in die Montageplatte. Schrauben Sie die entsprechenden Montageschrauben ungefähr zur Hälfte in das Gewinde. Hängen Sie den JetMove 203B-230 mit Hilfe der in der Rückplatte vor- handenen Langlöcher auf die Montageschrauben und schrauben Sie diese fest. Jetter AG... -
Seite 25: Abb. 4: Rück- Und Frontansicht Des Gehäuses Mit Bohrungen
JetMove 203B-230 2.2 Mechanische Installation Abb. 4: Rück- und Frontansicht des Gehäuses mit Bohrungen Jetter AG... -
Seite 26: Elektrische Installation
– Leistungs- und Steuerkabel möglichst getrennt verlegen; – Resolver anschließen; – Schirmklemmen bzw. EMV-Stecker verwenden; – Motor-Haltebremse anschließen, sofern vorhanden, und Abschir- mung beidseitig auflegen; – Motorleitungen anschließen nach Abb. 3, Seite 22. Beachten Sie darüber hinaus das Kapitel 1.4 "Hinweise zur EMV", Seite Jetter AG... -
Seite 27: Prüfung Der Installation
Beachten Sie die Hinweise auf Restgefahren in Kapitel 1.3.2 "Gefahren nach dem Abschalten", Seite 19. Trennen Sie den Servoverstärker JetMove 203B-230 und alle mit ihm ver- bundenen Geräte vom Stromnetz (Netzstecker ziehen), bevor Sie jetzt Installations- und Wartungsarbeiten durchführen. Jetter AG... -
Seite 28: Sicherheitshinweise Zur Inbetriebnahme
Seite 15, beschriebenen Vorkehrungen getroffen werden. Es ist jede Inbetriebnahme, auch nur ein kurzer Funktionstest, grundsätz- lich mit richtig angeschlossener Erdung (PE) durchzuführen. Hinweise zur Außerbetriebnahme Entfernen Sie vor einer Rücksendung die Befestigungsschelle zur Zugentlastung und Schirmung des Motorkabels. Jetter AG... -
Seite 29: Betriebsbedingungen
5 % ... 95 % nicht kondensierend Lagerungsbedingungen Temperatur: DIN EN 50178 (in Originalverpackung) -25 °C ... 55 °C Veränderung max. 20 K/h Luftfeuchtigkeit: 5 % ... 95 % nicht kondensierend Fortsetzung der Lagerungsbedingungen auf der nächsten Seite. Jetter AG... - Seite 30 Ab 1.000 m bis 2.000 m über NN mit Leistungsrücknahme von 1,5 % pro 100 m Höhenzunahme Mechanische Bedingungen Bezug Transportfestigkeit Gerät hält in DIN EN 50178 Originalverpackung dem DIN EN 60068-2-31 Umkippen um jede seiner Kanten stand Jetter AG...
- Seite 31 DIN EN 61800-5-1 Überspannungskategorie DIN EN 61800-5-1 DIN VDE 0110-1 HINWEIS Maßnahmen zur Vermeidung von Transport- und Lagerschäden: Wählen Sie das Verpackungsmaterial und den Lagerort so, dass die Werte der obigen Tabelle “Betriebsparameter” auf Seite 29 eingehalten werden. Jetter AG...
- Seite 32 Dies ist ein Produkt mit eingeschränkter Erhältlichkeit nach IEC/EN 61800-3. In einer Wohnumgebung kann dieses Produkt Funkstörungen verursachen. Beachten Sie die folgende Handlungsanweisung: Bei Verwendung in einer Wohnumgebung müssen Sie als Anwender angemessene Maßnahmen vornehmen. Eine Maßnahme kann sein, zusätzliche Netzfilter zu verwenden, siehe “Netzfilter” auf Seite 38. Jetter AG...
- Seite 33 DIN EN 61800-3 hochfrequente Prüfspannung 10 V DIN EN 61000-4-6 Störungen AM 80 % mit 1 kHz Kriterium A Burst (schnelle Prüfspannung 2 kV DIN EN 61800-3 Transienten) tr/tn 5/50 ns DIN EN 61000-4-4 Wiederholfrequenz 5 kHz Kriterium B Jetter AG...
- Seite 34 DIN EN 61800-3 hochfrequente Prüfspannung 10 V DIN EN 61000-4-6 Störungen AM 80 % mit 1 kHz Kriterium A Burst (schnelle Prüfspannung 1 kV DIN EN 61800-3 Transienten) tr/tn 5/50 ns DIN EN 61000-4-4 Wiederholfrequenz 5 kHz Kriterium B Jetter AG...
-
Seite 35: Mechanische Abmessungen
JetMove 203B-230 Mechanische Abmessungen Abb. 5: Mechanische Abmessungen JetMove 203B-230 (in mm) Zur Montage beachten Sie bitte auch Abb. 4 auf Seite 25. Jetter AG... - Seite 36 4 Mechanische Abmessungen Jetter AG...
-
Seite 37: Technische Daten
Toleranz der Spannungsversor- = 195 V ... 265 V (-15 % ... + 15 %) gung Einschaltstrombegrenzung < 45 A begrenzt auf 10 ms während des Ein- schaltvorgangs Siehe “Zeit zwischen Aus- und Einschal- ten der Netzversorgung” auf Seite 40 Jetter AG... - Seite 38 Temperaturklasse > 60 °C Maximale Länge des Motorkabels max. 50 m (wenn Sie größere Längen brauchen, wenden Sie sich bitte an die Jetter AG) Netzfilter Netzfilter, um elektromagnetische Verträg- lichkeit in Wohnbereichen gemäß DIN EN 61800-3 uneingeschränkt zu gewährleisten. Die folgenden Filter können für die Ein- gangsbeschaltung verwendet werden: –...
- Seite 39 Potential bezogen sind wie die Spannungsversorgung der Rechnerlogik. Kann durch das Steuerungsprogramm der SPS oder durch das Betriebssystem des JetMove 203B-230 zusammen mit dem Software-Enable-Kommando geschaltet werden. Verlustleistung P Endstufe: maximal 25 W Logik: maximal 18 W Jetter AG...
- Seite 40 Bauteil, das die Einschaltstrombegrenzung bewirkt, zerstört werden. Gefahr durch Stromschlag! Erden Sie zur Vermeidung von Stromschlägen den digitalen Servoverstär- ker JetMove 203B-230 unbedingt über zwei Punkte, siehe dazu in das Kapitel 1.2.3 "Gehäuseerdung", Seite 15. GEFAHR Jetter AG...
-
Seite 41: Motorschutz
Motoren, oder wenden Sie sich an die Vertriebsabteilung der Jetter AG. INFO Wenn Sie andere Typen von Motoren als die Beschriebenen verwenden wollen, halten Sie dazu bitte Rücksprache mit der Firma Jetter AG. Motorschutz Es gibt drei Arten von Motorschutz: 5.2.1 Im Motor eingebauter Temperaturfühler... -
Seite 42: I²T-Berechnung
Nach dem Reset haben die maßgeblichen Parameter folgende Werte: Nennstrom: Überlastfaktor: Motorzeitkonstante 1.800 s (30 min) Mit diesen Parametern wird die 100-%-Fehlerschwelle erreicht, wenn der Motor zum Beispiel etwa 8 Minuten und 30 Sekunden lang mit 6 A betrieben wird. Jetter AG... -
Seite 43: Motorüberlast-Schutz Nach Ul
Weil nach einem Reset die Motorüberlast-Berechnung immer mit null beginnt, ist das Ergebnis falsch, wenn beim Einschalten (d.h. 24-V-Logik- Spannungsversorgung angelegt) des digitalen Servoverstärkers JetMove 203B-230 der Motor schon heiß ist. HINWEIS Warten Sie deswegen bis der Motor kalt ist, bevor die Achse erneut freigegeben wird. Jetter AG... - Seite 44 5 Technische Daten Jetter AG...
-
Seite 45: Reglerstruktur
JetMove 203B-230 Reglerstruktur Abb. 6: Blockschaltbild der Reglerstruktur Jetter AG... - Seite 46 Resolver: – Auflösung 12 Bit pro Umdrehung – Abtastzeit 62,5 µs Absolutwertgeber (Multi- und Single-Turn): – Interface HIPERFACE – Auflösung für Absolutposition 15 Bit pro Umdrehung – Auflösung für Geschwindigkeitserfassung 20 Bit pro Umdrehung – Abtastzeit 62,5 µs Jetter AG...
-
Seite 47: Anschlussbeschreibung
Kabelquerschnitt: 4 * 0,75 mm² (AWG 18(4)) • Material: Kupfer • Temperaturklasse: 60 °C • Abisolierlänge der Adern: 6 mm • Adernendhülsen nicht erforderlich Kabelschirmung • Nicht erforderlich Leistungsspannungsversorgung 3-phasiger Anschluss Anschlussklemmen Signal Spezifikation • AC 230 V zwischen den Phasen Schutzleiter Jetter AG... -
Seite 48: Abb. 7: Anschluss Der Netzspannungsversorgung 3-Phasig
Abb. 7: Anschluss der Netzspannungsversorgung 3-phasig Leistungsspannungsversorgung 1-phasiger Anschluss Anschlussklemmen Signal Spezifikation • AC 230 V zwischen der Netz-Phase und dem Neutral-Leiter Schutzleiter gelb / grün Leiter 2 Neutral-Leiter Leiter 3 Netzphase Sicherung oder Leitungsschutzschalter oder Motorschutzschalter Abb. 8: Anschluss der Netzspannungsversorgung 1-phasig Jetter AG... -
Seite 49: Motoranschluss
DC 24 V anschließen, falls die Brems- und Motorleitungen in einem Kabelstrang zusammengefasst und nicht getrennt geschirmt sind. HINWEIS Maßnahme zur Vermeidung der Oszillation und Blockierung des Motors: Verwechseln der Phasenleitungen vermeiden bzw. auf die richtige Pin- belegung der Phasenleitungen achten. Jetter AG... -
Seite 50: Belegung Und Spezifikation
Der Anschluss des Motors an den Servoverstärker JetMove 203B-230 erfolgt nach folgendem Schaltplan. Der Anschluss der Bremse ist optional. Hinweis! Freilaufdiode ist notwendig, falls nicht im Motor integriert. Bei Jetter Motoren sind keine Freilaufdioden integriert! großflächige Verbindung Empfohlener Diodentyp: 1N4002 Zugent-... -
Seite 51: Motorleistungskabel Mit Gegenstecker Sc
Der passende Motorgegenstecker SC (Buchse) kann unter der Artikelnummer 15100070 bei der Jetter AG bestellt werden. INFO Das Motorleistungskabel mit Gegenstecker SC kann bei der Jetter AG unter Angabe der folgenden KABEL-KONF-Nummern bestellt werden. Es wird mit dem passenden Motorgegenstecker konfektioniert. -
Seite 52: Kabelspezifikation Des Motorleistungskabels Mit Gegenstecker Sc Für Jetmove 203B
Gegenstecker kontaktierung des Befestigungsschelle Schirmgeflechts Motorkabel Einzeladern Lötseite Schirm beidseitig und großflächig auflegen! Metallisiertes Gehäuse notwendig! Adernummer Signal X62.U2 Phase 1 X62.V2 Phase 2 X62.W2 Phase 3 X62.PE gelb-grün Schutzleiter Die Maße des Motorgegensteckers sind in Millimeter angegeben. Jetter AG... - Seite 53 Befestigungsschelle Motorkabel Schirm beidseitig und großflächig auflegen! Metallisiertes Gehäuse notwendig! Adernummer Signal X62.U2 Phase 1 X62.V2 Phase 2 X62.W2 Phase 3 X62.PE gelb-grün Schutzleiter X10.BRAKE2 Bremse + X10.GND Bremse - Die Maße des Motorgegensteckers sind in Millimeter angegeben. Jetter AG...
-
Seite 54: Klemmenkasten-Belegung
Klemmenkasten-Belegung Anschlussklemmen Klemmenkastenbelegung Motor Verstärker X62.U2 Pin 1 Phase 1 X62.V2 Pin 2 Phase 2 X62.W2 Pin 3 Phase 3 X62.PE Pin 4 Schutzleiter X10.BRAKE2 Pin 7 Bremse + X10.GND Pin 8 Bremse - optional zu den Motor-Steckverbindungen Jetter AG... -
Seite 55: Resolver-Anschluss
Der Resolver- bzw. HIPERFACE-Gegenstecker kann unter der Artikelnummer 15100069 bei der Jetter AG bestellt werden. Das komplette Resolverkabel zwischen der Servoverstärker-Serie JetMove 2xx und den Jetter-Motoren kann bei der Jetter AG unter Angabe der folgenden KABEL-KONF-Nummer bestellt werden: KABEL-KONF-NR. 23 für die Servoverstärker-Serie JetMove 2xx... -
Seite 56: Resolverkabel Mit Kabel-Konf-Nr
Adernfarbe Cosinus + Cosinus - blau Sinus - gelb Sinus + grün R1R (Erreger- rosa wicklung +) R2L (Erreger- grau wicklung -) weiß (Thermosensor) braun (Thermosensor) frei 9 - 12 Die Maße des Resolver-Gegensteckers sind in Millimeter angegeben. Jetter AG... -
Seite 57: Hiperface-Anschluss
Der Resolver- bzw. HIPERFACE-Gegenstecker kann unter der Artikelnummer 15100069 bei der Jetter AG bestellt werden. Das komplette HIPERFACE-Kabel zwischen der Servoverstärker-Serie JetMove 2xx und den Jetter-Motoren kann bei der Jetter AG unter Angabe der folgenden KAY-Nummer mit der entsprechenden Kabellänge in cm bestellt werden: KAY_0723-xxxx für die Servoverstärker-Serie JetMove 2xx... -
Seite 58: Abb. 12: Sicht Auf Hiperface-Gegenstecker Der Serie Rc (Gewinde M23)
7 Anschlussbeschreibung Sicht auf HIPERFACE-Gegenstecker (Lötseite) Lötseite 10 2 Abb. 12: Sicht auf HIPERFACE-Gegenstecker der Serie RC (Gewinde M23) Jetter AG... - Seite 59 Cosinus + grün Referenz Cosinus gelb DATA - (RS-485) grau DATA + (RS-485) rosa blau Spannungsver- sorgung (7 bis 12 Volt) Thermosensor schwarz Thermosensor Pin 9 und Pin 12 sind gebrückt Die Maße des HIPERFACE-Gegensteckers sind in Millimeter angegeben. Jetter AG...
-
Seite 60: Sin-Cos-Geber-Anschluss
7.5.1 Adapter Der Anschluss eines Sin-Cos-Gebers ist nur mit Hilfe eines Adapters möglich. Dieser Adapter ist bei der Jetter AG unter der folgenden Bezeichnung zu beziehen: JM-200-ENC-ADAP (Artikel-Nr: 10000430) An diesen Adapter kann wiederum ein 9-poliger Sub-D-Stecker des Geber-Kabels angeschlossen werden. Außerdem ermöglicht er den separaten Anschluss des Motortemperatursensors, dessen Signale bei Verwendung von Sin-Cos-Gebern meistens nicht im Geber-Kabel mitgeführt werden. -
Seite 61: Anschlussbild
JetMove 203B-230 7.5 Sin-Cos-Geber-Anschluss 7.5.3 Anschlussbild Abb. 13: Anschluss Sin-Cos-Geber mit Adapter Jetter AG... - Seite 62 (Sub-D-Stecker X61) mit Adapter JM-200-ENC-ADAP Befestigungsschrau- Schirm großflächig auflegen! ben müssen metrisches Metallisiertes Gehäuse notwendig! Gewinde haben! Signal Sinus + Referenz Sinus Cosinus + Referenz Cosinus Index + Referenz Index Spannungsversorgung (5 V - max. 100 mA ) frei Jetter AG...
- Seite 63 Durch Leitungsverluste kann am Geber eine kleinere Spannung als 5 V anstehen. Wenn notwendig müssen die Adern für die Geberversorgung einen größeren Querschnitt haben. Wird kein Motor-Temperatur-Sensor verwendet, müssen die Eingänge am Adapter kurzgeschlossen werden, damit der JetMove 2xx keinen Fehler anzeigt. Jetter AG...
-
Seite 64: Digitale Eingänge, Versorgung Der Logik
LIMIT - Negativer • Abhängig von der • DC 24 V Endschalter Parametrierung wird • max. 7,5 mA (Eingang) dieser Eingang als • Schaltschwelle: negativer Endschalter < 6 V low, verwendet > 15 V high Öffner oder Schließer Jetter AG... - Seite 65 Eine Freilaufdiode ist wie die Versorgung notwendig, falls diese nicht der Logik. im Motor integriert ist. Bei Jetter-Motoren sind kei- ne Freilaufdioden integriert! Empfohlener Diodentyp: 1N4002 *) Ist mit der Masse der Steuerung verbunden. Anschlussplan siehe “Anschlusspläne” auf Seite 77.
-
Seite 66: Jx2-Systembus
Spezifischer Widerstand 1 MBaud: Maximal 70 Ω 500 kBaud: Maximal 60 Ω 250 kBaud: Maximal 60 Ω 125 kBaud: Maximal 60 Adernzahl Schirmung Gesamt, nicht paarig Drillung Das Adernpaar für CL und CH verdrillt Material Kupfer Temperaturklasse 60 °C Jetter AG... -
Seite 67: Zulässige Kabellängen
0,3 m 500 kBaud 100 m 39 m 250 kBaud 200 m 78 m 125 kBaud 200 m JX2-Systembus-Kabel mit KABEL-KONF-NR. 530 Schirmung BUS-OUT Schirm großflächig auflegen! BUS-IN Metallisiertes Gehäuse notwendig! Signal CMODE0 CMODE1 TERM Frei Frei Nicht anschließen Jetter AG... - Seite 68 7 Anschlussbeschreibung Jetter AG...
-
Seite 69: Betriebsüberwachung
Sicherer Zustand. Wird nach der Initialisierung und Quittierung von Fehlern erreicht. Das Einschalten des Reglers ist möglich. EINSCHALTBEREIT Der Regler wurde durch ein Software-Kommando abgeschaltet. Das Einschalten des Reglers ist möglich EINGESCHALTET Die Zwischenkreisüberwachung ist aktiv BETRIEB_FREIGEGEBEN Der Regler ist freigegeben Jetter AG... - Seite 70 M < 0, n > 0 --> Quadrant II Betriebsart Generator M < 0, n < 0 --> Quadrant III Betriebsart Motor M > 0, n < 0 --> Quadrant IV Betriebsart Generator Positive Stromgrenze erreicht Negative Stromgrenze erreicht Jetter AG...
-
Seite 71: Diagnose
Überspannung im Eine Zwischen- – Sofortige Reg- – Versorgung der Ein- Zwischenkreis kreisspannung > lersperre gangsspannung über- 480 V wurde ermit- prüfen telt – Wenn der Motor als Ge- nerator betrieben wird, die Rückspeiseleistung verkleinern – Fehler quittieren Jetter AG... - Seite 72 10 bis 20 % drosseln schritten entdeckt – Fehler quittieren Erdschluss Eine oder mehrere – Sofortige Reg- – Motorkabel und Motor Phasen des Motor- lersperre kontrollieren kabels oder inner- – Fehler quittieren halb des Motors haben einen Erd- schluss Jetter AG...
- Seite 73 (maxi- – Referenzpunkt überprü- malem Dreh- moment) an- – Fehler quittieren halten – Die Achse innerhalb des Bereichs der Hardware- Grenzen zurückfahren (die Überwachung der Hardware-Endschalter wird automatisch aktiv, wenn die Achse den Schalter verlässt) Jetter AG...
- Seite 74 F01) ren Grenzwert ab. Eingangsleistung Die durchschnittli- – Sofortige Reg- – Fehler quittieren zu hoch che Eingangsleis- lersperre – Reduzieren der durch- tung der 230-V- schnittlichen Last des Versorgung war zu Motors hoch. Jetter AG...
- Seite 75 Halt anhalten dung klischen Daten- übertragungen Kommunikations- CAN-Controller ist – Mit der Stopp- – Kontrollieren Sie die fehler im Error-Passive- rampe für Not- Kommunikationsverbin- Zustand. Der Wert Halt anhalten dung des Fehlerzählers ist größer als 127 Jetter AG...
-
Seite 76: Warnungen
WARNUNGEN Wenn der Punkt in der 7-Segment-Anzeige blinkt, sind eine oder mehrere Warnun- gen erkannt worden. Bitte überprüfen Sie im Motion Setup oder durch Abfrage mit- hilfe der Motion-Befehle im Steuerungsprogramm, welche Warnung gerade aktiv ist. Jetter AG... -
Seite 77: Anschlusspläne
Motor U1 V1 W1 PE Ferritkern Hinweis! Freilaufdiode ist notwendig, falls diese nicht im Motor L1’ L2' integriert ist. Filter Bei Jetter Motoren sind keine Freilaufdioden integriert! Empfohlener Diodentyp: 24 V 1N4002 Schütz Abb. 14: Anschlussplan JetMove 203B-230 1-phasiger Anschluss,... -
Seite 78: Abb. 15: Anschlussplan Jetmove 203B-230 1-Phasiger Anschluss, Positions
Motor U1 V1 W1 PE Ferritkern Hinweis! Freilaufdiode ist notwendig, falls diese nicht im Motor L1’ L2' integriert ist. Filter Bei Jetter Motoren sind keine Freilaufdioden integriert! Empfohlener Diodentyp: 24 V 1N4002 Schütz Abb. 15: Anschlussplan JetMove 203B-230 1-phasiger Anschluss,... -
Seite 79: Abb. 16: Anschlussplan Jetmove 203B-230 3-Phasiger Anschluss, Positions
U1 V1 W1 PE Ferritkern Hinweis! Freilaufdiode ist notwendig, falls diese nicht im Motor L1’ L2' L3’ integriert ist. Filter Bei Jetter Motoren sind keine Freilaufdioden integriert! Empfohlener Diodentyp: 24 V 1N4002 Schütz Abb. 16: Anschlussplan JetMove 203B-230 3-phasiger Anschluss,... -
Seite 80: Abb. 17: Anschlussplan Jetmove 203B-230 3-Phasiger Anschluss, Positions
U1 V1 W1 PE Ferritkern Hinweis! Freilaufdiode ist notwendig, falls diese nicht im Motor L1’ L2' L3’ integriert ist. Filter Bei Jetter Motoren sind keine Freilaufdioden integriert! Empfohlener Diodentyp: 24 V 1N4002 Schütz Abb. 17: Anschlussplan JetMove 203B-230 3-phasiger Anschluss,... -
Seite 81: Legende Zu Den Anschlussplänen
JetMove 203B-230 Legende zu den Anschlussplänen: Netzfilter (optional möglich, siehe “Netzfilter” auf Seite 38) Netzleitungsschutz (siehe “Überlastschutz” auf Seite 38) Motor Motorhaltebremse (optional möglich) Positionsgeber (Resolver oder Absolutwertgeber mit HIPER- FACE) Motor-Temperaturschutz Trenntransformator oder Spartransformator Jetter AG... - Seite 82 10 Anschlusspläne Jetter AG...
-
Seite 83: Analogeingang (Option)
Für den digitalen Servoverstärker JetMove 203B-230 kann eine integrierte Analogeingangskarte als Option bestellt werden (Artikelbezeichnung des Geräts: JM-203B-230...-IA1). Diese stellt einen Analogeingang mit einer Auflösung von 12 Bit zur Verfügung. Der gewandelte Wert der gemessenen Spannung kann vom Steuerungsprogramm über ein JetMove-Register gelesen oder von der Firmware des JetMove in einem zusätzlichen Regler mit verarbeitet werden. -
Seite 84: Anschlussbeschreibung
Material: Kupfer • Temperaturklasse: 60 °C Steckerbelegung Analogeingang Schirmung Schirm großflächig auflegen! Metallisiertes Gehäuse notwendig! Signal Analogsignal (0 - 10 V gegen Pin 6) 6 - 9 Analog GND (im Gerät verbunden mit Erde) 2 - 5 nicht verwenden Jetter AG... -
Seite 85: Ethernet-Schnittstelle (Option)
Ethernet-Schnittstelle (Option) 12.1 Funktion Für den JetMove 203B-230 kann eine integrierte Ethernet-Schnittstelle als Option bestellt werden (Artikelbezeichung des Geräts: JM-203B-230...-OEM). Diese ermöglicht es, den JetMove 203B-230 von der Steuerung aus statt über den JX2- Systembus über den Jetter-Ethernet-Systembus anzusprechen. Funktionale Ausstattung... -
Seite 86: Verbindung Jetmove 203B-230
• PC zu PC • JetControl zu PC • JetControl zu JetMove...-OEM • usw. INFO Endgeräte mit Infrastruktur-Komponenten (z. B. Switch) über 1:1 Kabel: • PC zu Switch • JetControl zu Switch • JetMove...-OEM zu Switch • usw. Jetter AG... -
Seite 87: Logik-Leds, Schalter
Schalter in Stellung RUN oder STOP. dreimal, danach beide Leuchtdioden Bootlader läuft. rot (ERR) und grün (RUN) gemeinsam Kein gültiges Betriebssystem der Ethernet-Schnittstelle vorhanden Während der Laufzeit blinken Schwerer Betriebssystem-Fehler der abwechselnd mit Pause rot (ERR) und Ethernet-Schnittstelle grün (RUN) Jetter AG... -
Seite 88: Die Dip-Schalter
Sind beim Einschalten des JetMove 203B-230...-OEM die DIP-Schalter 1 bis 8 auf Stellung “ON”, so hat der JetControl die IP-Adresse, die im Konfigurationsspeicher abgelegt ist. Auf den Konfigurationsspeicher kann über die Datei “/System/cfgvar.ini” oder die Register 10131 bis 10145 zugegriffen werden Jetter AG... -
Seite 89: Bedeutung
Konfigurationsspeicher gesichert werden. Register Bedeutung Wert im Beispiel 10100 speichern der Konfigurationswerte 10131 Versionsnummer 10132 IP-Adresse MSB 10133 IP-Adresse 3SB 10134 IP-Adresse 2SB 10135 IP-Adresse LSB 10136 Subnetz-Maske MSB 10137 Subnetz-Maske 3SB 10138 Subnetz-Maske 2SB 10139 Subnetz-Maske LSB Jetter AG... -
Seite 90: Wert Im Beispiel
Oktett) durch die Stellung der DIP-Schalter 1 bis 8 ersetzt. Zur Bildung der IP-Adresse wird die Stellung der DIP-Schalter 1 bis 8 einmalig während des Bootvorgangs eingelesen. Die aktuelle Einstellung der DIP-Schalter 1 bis 8 kann aus Register 10180 gelesen werden. Jetter AG... -
Seite 91: Option -S1: Sto
Funktionsbeschreibung. Diese steht im Downloadbereich unserer Homepage unter https://www.jetter.de/downloads/antriebe/jetmove-familie/ jetmove-2xx.html zur Verfügung: jm-2xx_sto-option_fb_xxx_funktionsbeschreibung Funktionsbeschreibung mit zu beachtenden Sicherheitshinweisen und Maßnahmen zum Thema "STO". Artikel-Nr.: 60878628 INFO Bei der Firma Jetter AG wird z. B. in der Bestellliste "STO" als "Sicherer Halt" bezeichnet. Jetter AG... - Seite 92 13 Option -S1: STO Jetter AG...
-
Seite 93: Zählereingang (Option)
Zählereingang (Option) 14.1 Funktion Für den digitalen Servoverstärker JetMove 203B-230 kann eine integrierte Zählerkarte als Option bestellt werden (Artikelbezeichnung des Geräts: JM-203B-230...-CNT). Diese stellt einen Zählereingang mit folgender Schnittstelle zur Verfügung: • EnDat 2.2 von der Firma Heidenhain • Synchron Serielles Interface (SSI) •... -
Seite 94: Anschlussbeschreibung
Der EnDat-Gegenstecker kann unter der Artikelnummer 15100069 bei der Jetter AG bestellt werden. Das komplette EnDat-Kabel zwischen der Servoverstärker-Serie JetMove 2xx und den Jetter-Motoren kann bei der Jetter AG unter Angabe der folgenden KAY- Nummer bestellt werden: KAY_0723-xxxx für die Servoverstärker-Serie JetMove 2xx Sicht auf EnDat-Gegenstecker (Lötseite) - Seite 95 Clock - (RS-485) grau Clock + (RS-485) rosa blau Spannungsver- sorgung 5 V max. 200 mA frei schwarz frei Pin 9 und Pin 12 sind gebrückt (Thermosensor HIPERFACE) Die Maße des EnDat-Gegensteckers sind in Millimeter angegeben. Jetter AG...
-
Seite 96: Spannungsversorgung Geber
Ωmm Beispiel: Bei einem Leitungsquerschnitt von 0,34 mm ergibt sich eine maximale Kabellänge oder man benötigt bei einer Kabellänge von 80 m einen Leitungs- 54 74m querschnitt von 0 5mm Mit doppelter Leitungsführung kann die Kabellänge verdoppelt werden. Jetter AG... -
Seite 97: Synchron Serielles Interface (Ssi)
Der Schirm muss auf beiden Seiten einen großflächigen Kontakt zu den Stecker- gehäusen haben. • Material: Kupfer • Temperaturklasse: 60 °C • Maximale Kabellänge: 100 m Abhängig vom Gebertyp muss wegen Signallaufzeiten bei langen Leitungen die Übertragungsfrequenz reduziert werden. Jetter AG... -
Seite 98: Ssi-Kabel
5-V-Differenzsignal Maximale Kabellänge: 100 m Befestigungsschrauben Schirm großflächig müssen metrisches Ge- auflegen! winde haben! Metallisiertes Gehäuse notwendig! Signal Clock + DATA + nicht benutzen Spannungsversorgung 5 V, max. 200 mA Clock - DATA - nicht benutzen nicht benutzen Jetter AG... -
Seite 99: Inkrementalgeber
K1 - und K1 + K2 - und K2 + 0 V und Spannungsversorgung • Der Schirm muss auf beiden Seiten einen großflächigen Kontakt zu den Stecker- gehäusen haben. • Material: Kupfer • Temperaturklasse: 60 °C • Maximale Kabellänge: 100 m Jetter AG... -
Seite 100: Inkrementalgeber-Kabel
5-V-Differenzsignal Maximale Kabellänge: 100 m Befestigungsschrauben Schirm großflächig müssen metrisches Ge- auflegen! winde haben! Metallisiertes Gehäuse notwendig! Signal K0 + K1 + K2 + Spannungsversorgung 5 V, max. 200 mA K0 - K1 - K2 - nicht benutzen Jetter AG... -
Seite 101: Bestellinformationen
JetMove 203B-230 15 Bestellinformationen Bestellinformationen 15.1 Dokumentenübersicht Die nachfolgend aufgeführten Dokumente stehen auf der Homepage der Jetter AG http://www.jetter.de/start.html "Downloads" zum Download bereit. Programmierung jetmove_2xx_an_jetcontrol_bi_xxxx_benutzerinformation.pdf Benutzerinformation zur Konfiguration und dem Betrieb der JetMove 2xx-Serie an der Steuerung JetControl 24x Artikel-Nr.: 60866114 jetmove_2xx_an_nano_bi_xxxx_benutzerinformation.pdf... - Seite 102 15 Bestellinformationen Jetter AG...
-
Seite 103: Anhang
JetMove 203B-230 Anhang Anhang Jetter AG... - Seite 104 Anhang Jetter AG...
-
Seite 105: Verzeichnis Anhang Anhang A: Aktuelle Änderungen
Spezifikation bei Geräten mit der Option Ergänzungen in Bezug auf UL bei Überlastschutz Toleranz der Spannungs- versorgung bei Rechner- logik und Digitaleingänge Art der kompatiblen Moto- ren; Verweis auf Betriebs- anleitung, anstatt auf Mo- torenkatalog Jetter AG... - Seite 106 12.1 Bezeichnung der System- busse 12.3.1 Tabellenheader "LED Fehlermeldungen" Text über STO Link auf ein extra Doku- ment über STO für JM-2xx 14.2.3 Erste Info 15.1 Link auf die Homepage der Jetter AG Jetter AG...
- Seite 107 Dokument Gesamtes Bei Symbol mit Hand: Dokument Wichtig -> Hinweis Gesamtes Bei Symbol mit Leuchtbir- Dokument ne: Hinweis -> Info Gesamtes Jetter Systembus -> Dokument JX2-Systembus; Systembus-Kabel -> JX2-Systembus-Kabel Gesamtes Stichworteinträge Dokument Jetter AG...
-
Seite 108: Anhang B: Unterschiede Zu Jetmove
Motorleistung ca. 2,3-fach größer. Deshalb muss bei einer durchschnittlichen Mo- torleistung von 500 W die Absicherung des Geräts (und entsprechend der Kabel- querschintt für die Netzleitung) von 4 A auf min. 10 A erhöht werden. Bei 3-phasigem Anschluss gibt es keine Unterschiede. Jetter AG... - Seite 109 Anhang Option -S1: STO Der Servoverstärker JetMove 203B-230 kann optional mit der Sicherheitsfunktion STO bestellt werden. Der Servoverstärker JM-203B-230 kann nur mit einer OS-Version 2.11.0.0 oder größer betrieben werden. Ältere Versionen führen zu einer Fehlermeldung am Gerät. HINWEIS Jetter AG...
- Seite 110 Anhang Jetter AG...
-
Seite 111: Anhang C: Glossar
International Elektrotechnische Kommission International Protection = internationale Schutzart JetMove JetMove ist die Typbezeichnung einer digitalen Servo- verstärkerreihe der Firma Jetter AG, z. B. JetMove 203B-230 mit: – 203 zur Kennzeichnung eines Nennstromes von 3 A; – 230 zur Kennzeichnung der Betriebsspannung für... - Seite 112 / time normal: "Anstiegszeit eines Impulses / Gesamtdauer eines Impulses" TN-Netz Versorgungsnetz, das im Sternpunkt starr geerdet ist und einen Schutzleiter mitführt. TT-Netz Versorgungsnetz, das im Sternpunkt starr geerdet ist und keinen Schutzleiter mitführt. Die Gehäuseerdeung erfolgt über einen lokalen Schutzerder. Underwriters Laboratories Inc. Jetter AG...
- Seite 113 Milliampere (1 mA = 10 Dezibel Gramm Stunde Hertz Kelvin Meter Zentimeter (1 cm = 10 Millimeter (1 mm = 10 Sekunde Volt µV Mikrovolt (1 µV = 10 Watt Ω °C Grad Celsius (Temperatureinheit) ° Grad (Winkeleinheit) Jetter AG...
-
Seite 114: Anhang D: Abbildungsverzeichnis
Abb. 15: Anschlussplan JetMove 203B-230 1-phasiger Anschluss, Positions- gebertyp: HIPERFACE Abb. 16: Anschlussplan JetMove 203B-230 3-phasiger Anschluss, Positions- gebertyp: Resolver Abb. 17: Anschlussplan JetMove 203B-230 3-phasiger Anschluss, Positions- gebertyp: HIPERFACE Abb. 18: Sicht auf EnDat-Gegenstecker der Serie RC (Gewinde M23) Jetter AG... -
Seite 115: Anhang E: Stichwortverzeichnis
Installation prüfen Isolationsprüfspannung Diagnose DIP-Schalter JX2-Systembus-Kabel KABEL-KONF-NR. 530 Spezifikation Einbaulage Einstellung IP-Adresse Elektrische Schaltpläne Klemmenkasten Motor Elektrische Spezifikation Kompatible Servomotoren Konfigurationsspeicher EMV-gerechte Installation Konvektion EMV-Hinweise Korrosion EnDat-Kabel KAY_0723-xxxx Entsorgung LEDs am JetMove 203B-230 Ethernet-Schnittstelle (Option) LEDs der Ethernet-Schnittstelle Lieferumfang Jetter AG... - Seite 116 Zähler (EnDat 2.2) Transport- und Lagerschäden Passwort Konfigurationsspeicher Personalqualifikation Überspannungskategorie PWM-Frequenz Umbauten Umgebungstemperatur Unterschiede zu JM-203-230 Referenzvariablen Reglerarten Reparatur Verdrahtungsplan Resolver Verschmutzungsgrad Resolverkabel KABEL-KONF-NR. 23 Restgefahr Explosionsgefährdete Bereiche Warnungen Heiße Oberflächen Wartung Hohe Betriebsspannung Mech. Krafteinwirkung Stromschlag Zählereingang (Option) Zubehör Jetter AG...
- Seite 117 JetMove 203B-230 Anhang Jetter AG...
